ОБЩИЕ ХАРАКТЕРИСТИКИ

Эта особая серия горелок, работающих на мазутном топливе, была разработана c целью использования сжатого воздуха или,

в качестве альтернативы, пара для пневматического распыления топлива, для достижения лучшего результата горения по

сравнению с традиционными системами распыления. Эти горелки оснащены форсунками, работающими на низком давлении,

что позволяет не только экономно расходовать топливо, но и

ограничить изнашивание всей системы распыления топлива. Все

горелки имеют прогрессивное регулирование, укомплектованы электрощитами, группой мазутного насоса с двигателем,

которая должна монтироваться отдельно со стороны потребителя, а также на них предусмотрена автоматическая очистка

форсунки в конце цикла. В связи с этим, рядом должна иметься в наличии компрессорная или паровая установка ,

обеспечивающая сжатый воздух

или пар под давлением 8 бар. На горелках предусмотрен розжиг с помощью запальной

горелки, работающей на природном или сжиженном газе.Стандартные горелки предусмотрены для распыления топлива

только с помощью сжатого воздуха. В том случае, если клиент выбирет пар для распыления топлива, горелка модифицируется

при помощи, специально предназначенного для такого случая, комплекта оборудования. Наличие

сжатого воздуха , в любом

случае, необходимо для следующей цели: для холодного пуска установки, когда нет в наличии пара; управления клапанами и

автоматической чистки форсунки.

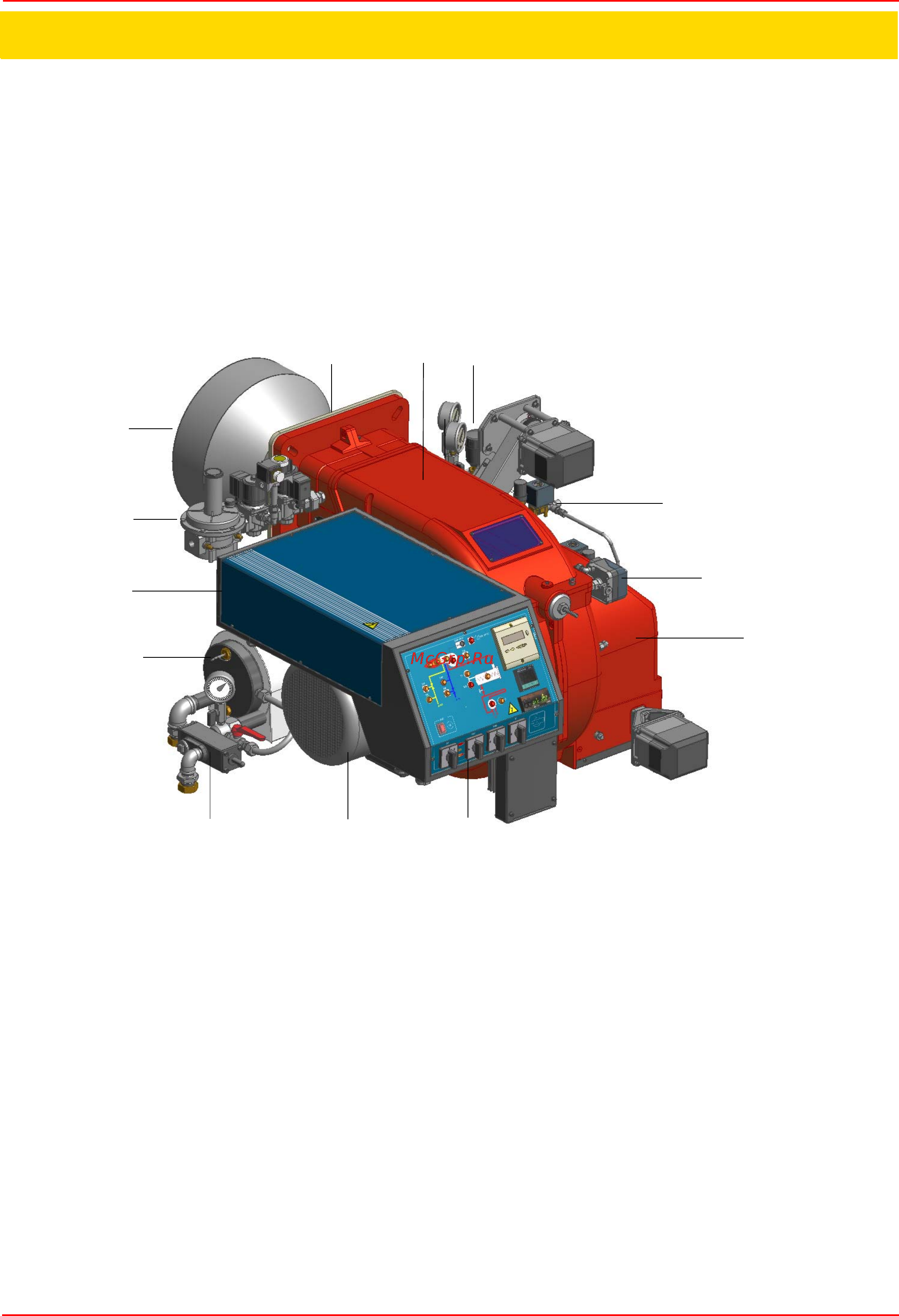

Рис. 1

Ориентировочный чертеж.

1). Панель с мнемосхемой с пусковым включателем

2). Двигатель вентилятора

3). Электрощит

4). Регулятор давления насоса

5). Бачок - подогреватель топлива

6). Газовая рампа запальной горелки

7). Группа головы сгорания с

соплом

8). Фланец горелки

9). Крышка горелки

10). Регулятор жидкого топлива

11). Рампа сжатого воздуха

12). Реле давления воздуха

13). Воздушный короб
