32
Пока выполняется диагностика причины неисправности,
выходы органов управления отключены.
• Горелка остается выключенной
• Включается сигнал неисправности "AL" на клемме 10
При разблокировке прибора для контроля наличия
пламени прерывается диагностика причины
неисправности и горелка снова включается.
Удерживайте нажатой кнопку разблокировки в течение ок.
1 секунды (< 3 секунд).

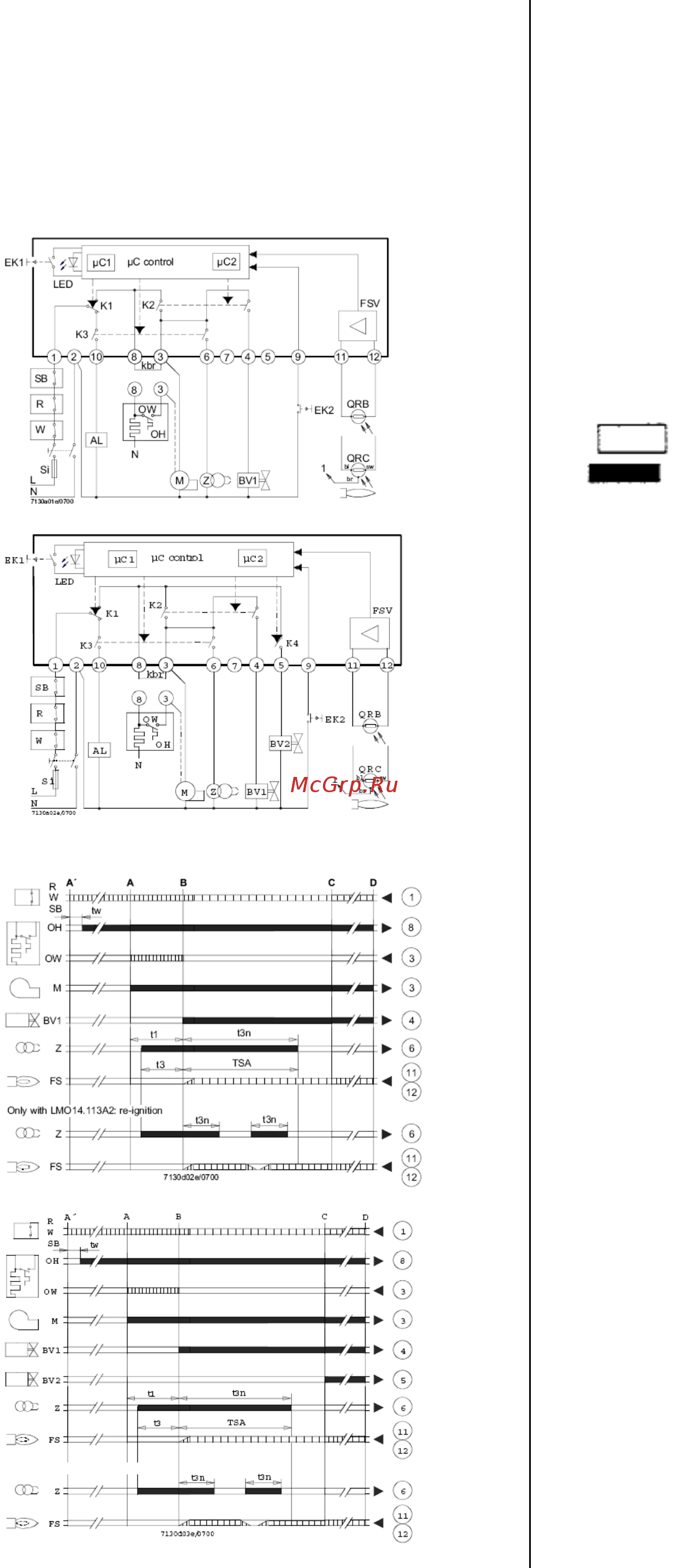

Электросхема и внутренняя схема
LMO14
LMO24-LMO44
Последовательность команд
LMO14
LMO24-LMO44
Условные обозначения
AL Аварийное устройство
Kbr… подключение для кабеля (требуется только для
горелок без подогревателя солярки)
BV… Топливный клапан
EK1 Кнопка разблокировки
EK2 Кнопка дистанционной разблокировки
FS Сигнал наличия пламени
FSV Усилитель сигнала пламени
K… Контакты реле управления
LED Трехцветные сигнальные лампочки
M Двигатель горелки
OW Контакт разрешения подогревателя
t1 Время предварительной вентиляции
t3 Время до зажигания
t3n Время после зажигания
A' Начало последовательности запуска для
горелок с
подогревателем солярки
A Начало последовательности запуска для
горелок без
подогревателя солярки
Сигналы выхода прибора
Необходимые сигналы на входе
Условные обозначения
OH Подогреватель солярки
QRB Детектор с фоторезистором
QRC Детектор синего пламени
bl = синий
br = коричневый
sw = черный
R Термостат или реле давления регулирования
SB Предохранительный термостат
Si Внешний плавкий предохранитель
W Термостат или предохранительное реле
давления
Z Трансформатор зажигания
t4 Интервал между сигналом пламени и
разрешением на
"BV2"
TSA Предохранительное время при зажигании
tw Время ожидания для подогрева солярки
B Время для наличия пламени
C Рабочее положение
D Останов регулирования при помощи "R"
mC1 Микропроцессор 1
mC2 Микропроцессор 2
Технические характеристики
Напряжение переменного тока 230 В +10 % / -15 %
переменного тока 120 В +10 % / -15 %
Частота 50...60 Гц ±6 %
Внешний плавкий предохранитель (Si) 6.3 A (медленное
плавление)
Потребляемая мощность 12 ВА
Монтажное положение любое
Масса ок. 200 г
Класс защиты IP 40
Максимально допустимая длина кабелей, макс. 3 м
емкость линии 100 пФ/м
Длина кабеля детектора 10 м, отдельная прокладка
Дистанционная разблокировка 20 м, отдельная
прокладка
LMO14 LMO24 LMO44
Клемма 1 5 A 5 A 5A
Клеммы 3 и 8 3 A 5 A 5A
Клеммы 4, 5 и 10 1 A 1 A 1A
Клемма 6 1 A 1 A 2A
Контроль пламени при помощи QRB и QRC
QRB QRC
Мин. необходимая сила тока улавливания (с пламенем)
45 мкА 70 мкА
Мин. необходимая сила тока улавливания (без пламени)
5.5 мкА 5.5 мкА
Максимально возможная сила тока)
100 мкА 100 мкА
