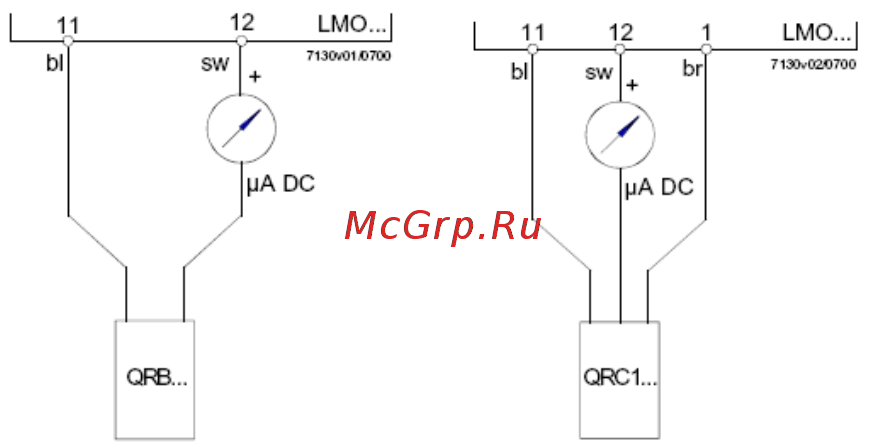

Цепь измерения тока обнаружения
Условные обозначения
µA Микроамперметр постоянного тока с
внутренним резистором 5 кВт макс.
bl Синий
sw Черный
br Коричневый
33
