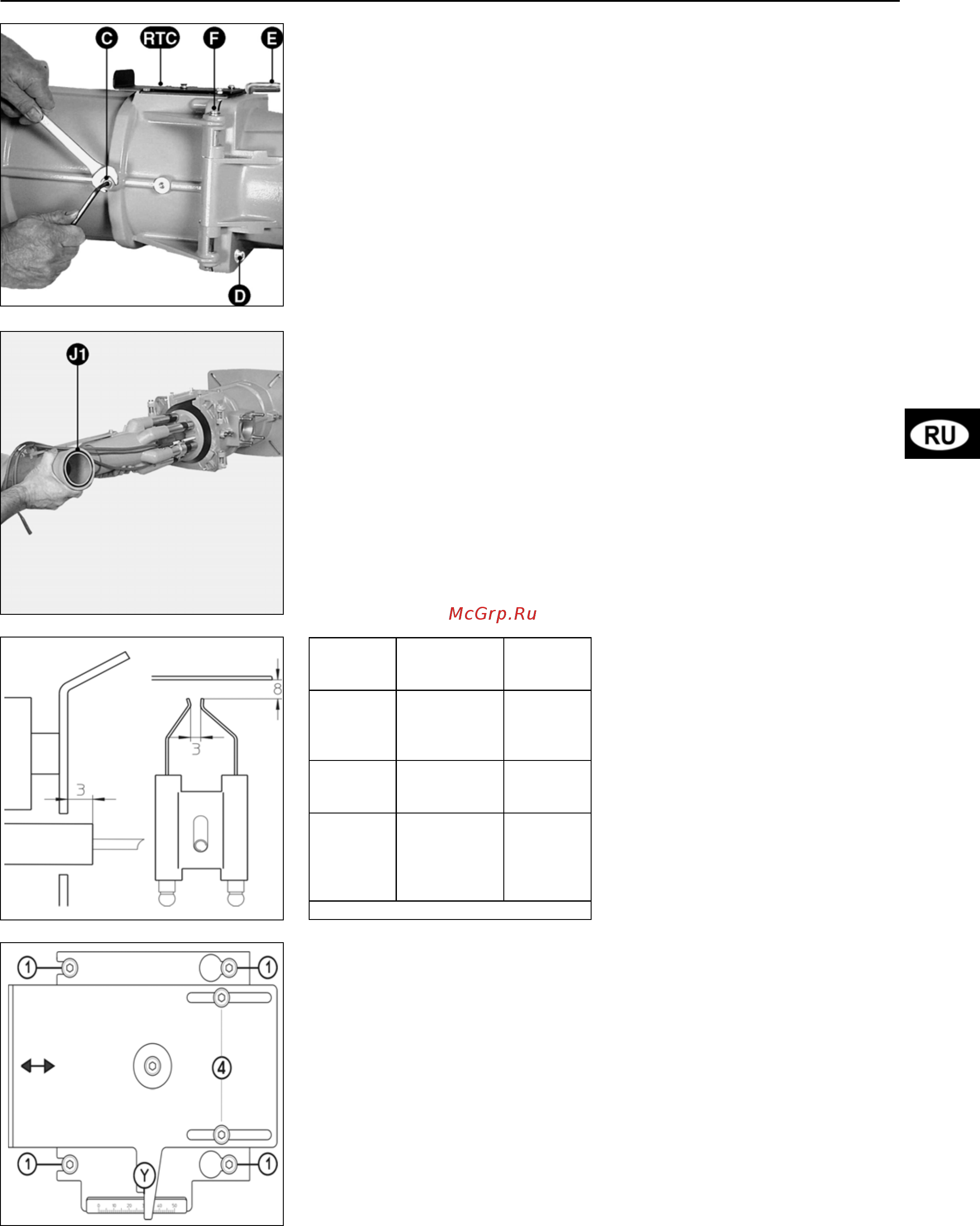

03/2008 - Art. Nr. 13 013 477C 43
Пуск
Контроль и настройки
Смесительное устройство
Вторичный воздух
Контроль и настройка
смесительного устройства
При поставке горелка уже настроена
на природный газ.
• Открутите фиксирующий винт D.
• Удалите осевой болт Е.
• Откройте тело горелки.
• Отсоедините два розжиговых
кабеля и кабель ионизационного
зонда
• Открутите на два оборота четыре
винта 1 от установочной панели
(RTC).
• Открутите винт С.
• Вытащите смесительное
устройство.
• Проверьте настройки следующих
элементов: розжиговые электроды
и диффузоры, в соответствии с
газом и прилагаемыми схемами.
• При сборке проверьте
правильность расположения
кольцевого уплотнения J1.
• Смонтируйте в обратном порядке.
• Проверьте:
- чтобы винт и гайка С были
надежно закручены,
- заключительно - отсутствие
утечек.
Вторичный воздух
Это количество воздуха, проходящее
между диаметром
подпорной шайбы
и жаровой трубой. Положение
подпорной шайбы (размер Y) можно
считать по шкале установочной
панели RTC от 0 до 50 мм.
Максимальное количество
вторичного воздха соответствует 50,
а минимальное - 0. В состоянии
поставки размер Y установлен на 35
мм. Однако это значение может быть
отрегулировано иначе, для наладки:
- качества розжига (ударная нагрузка,
вибрация, выдержка
времени),
- качества сжигания.
Настройка
Выполняется без снятия горелки, при
останове или во время работы
горелки, согласно прилагаемым
данным.
При уменьшении размера Y
показатель СО
2
увеличивается и
наоборот.
• Открутите два винта 2 (рисунок).
• Сдвиньте установочную панель в
желаемом направлении.
• Снова затяните два винта 2.
( Четыре винта для снятия
смесительного устройства
) Два винта для установки
размера Y
1 Вторичный воздух
Тип
Мощность
горелки
кВт
Y
(мм)
700 25
900 30
1100 35
1200 40
1100 35
1300 45
1600 50
1150 25
1400 30
1700 35
1900 50
2100 50
C 160
Жирным шрифтом:
заводская настройка
C 120
C 160
C 160
