Cuenod C 430 GX 507/8 T2 [10/56] Description settings combustion air
![Cuenod C 380 GX 507 T1 [10/56] Description settings combustion air](/views2/1435131/page10/bga.png)
05/2008 - Art. Nr. 13 013 503D10
Start up
Description, settings
Combustion air

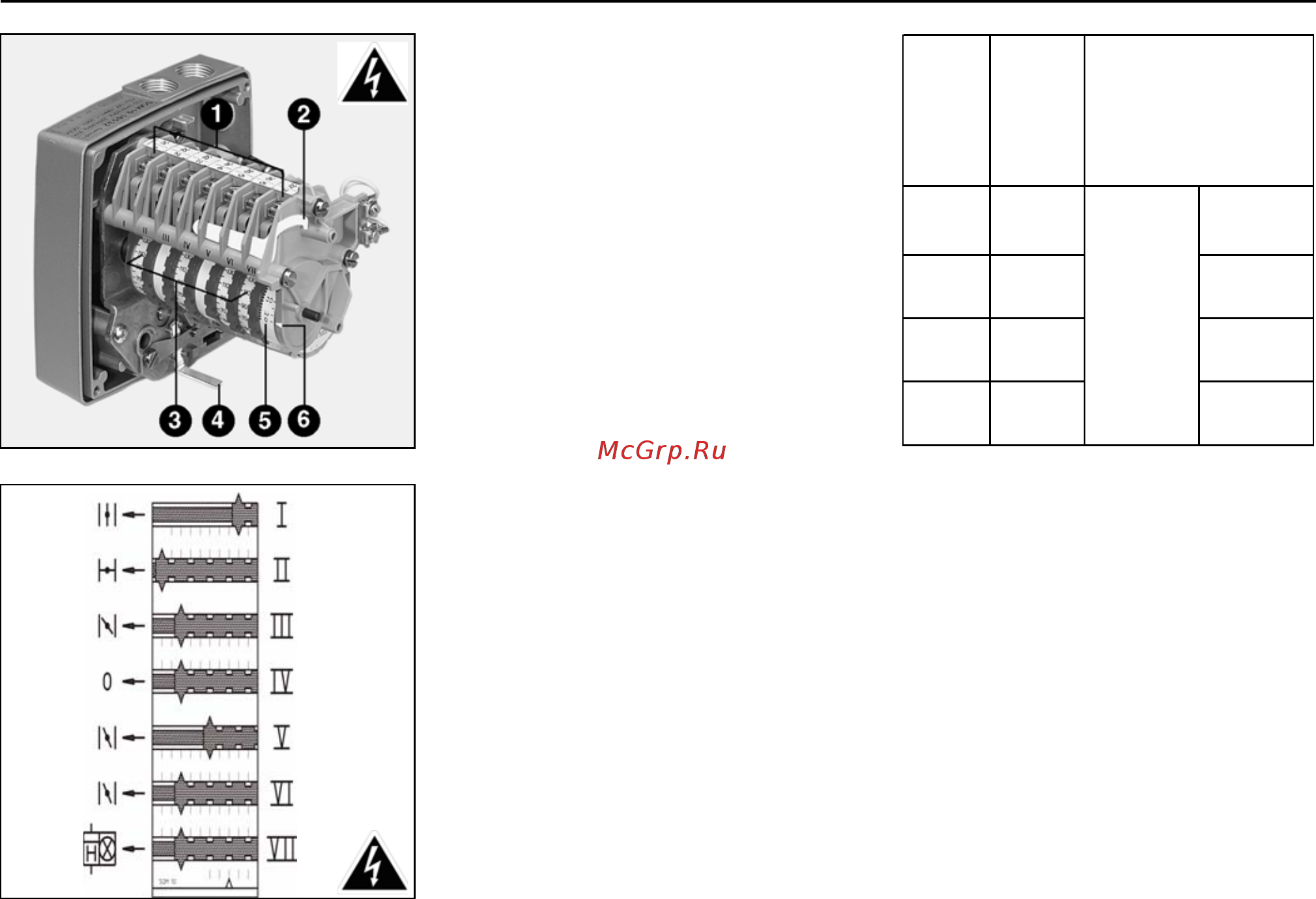

Servomotor Y10
1 Connection terminal board
2 Cam setting key
3 Seven adjustable graduated cams
4 Motor disengaging lever
5 No adjustable graduated cylinder
for servomotor position
6 Graduated cylinder index
SQM 10 16
Cam functions
Cam Function
I Nominal flow-rate
II Stop/0°
III Firing air flow-rate
IV Free 0°
V Cam V gives minimum regulation
info; must be set between values
of cam I and VI
VI Set minimum air flow-rate
VII Simultaneous switch-on of
nominal flow indicator and hour
counter (only for operation hours
below nominal flow rate)
• Set a few degrees below the
regulation flow-rate value of Cam
I.
Cam VI controls minimum automatic
flow-rate following ignition. If not
requested, the flow remains unchanged.
The time-delay unit K6 in the control
cabinet must be set at ≅ 15s.
Setting
• Remove cover.
• Check cam drum reset.
• Preset the cams according to boiler
capacity and the values shown in the
table below.
To do this:
• Adjust the cam either by hand or with
the key going along with the
servomotor. The angular position is
obtained in relation to each cam index.
Type
AGP
Burner
power
kW
2100 33
2850 55
2250 50
3800 80
2400 55
4100 80
2800 55
4600 80
Air setting in °
ignition nominal
cam III cam I
C 285
15
C 330
C 380
C 430
