03/2009 - Art. Nr. 13 017 698C 7

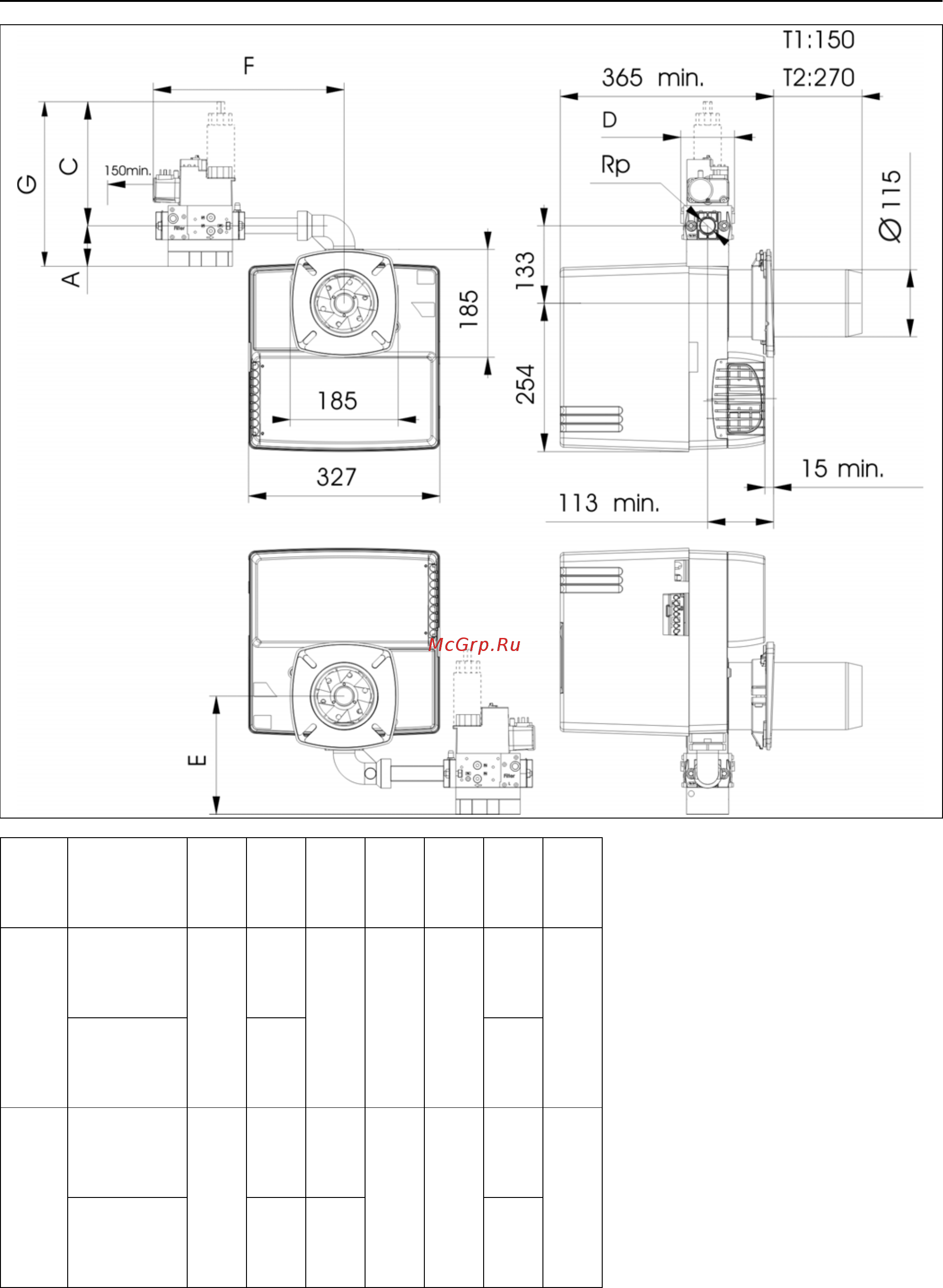

Encombrement Dimensions
Dimensioni d’ingombro
Dimensiones Medidas
Space requirements and dimensions
Maßbild und Abmessungen
Чертеж с размерами
Pour l’implantation volute en bas :
lire les informations complémentaires au
paragraphe “Installation” montage du brûleur.
Per l’installazione con la voluta verso il
basso:
leggere le informazioni complementari al
paragrafo “Installazione”, montaggio del
bruciatore.
Para colocar la voluta hacia abajo :
leer las informaciones complementarias en el
párrafo “Instalación” montaje del quemador.
For setting-up with the spiral at bottom :
read the additional information in the
“Assembly” paragraph of the burner
installation instructions.
Für den Einbau mit nach unten gerichte-
tem Lüfterrad :
Die ergänzenden Informationen des Kapitels
“ Installation ” ‘Montage des Brenners
beachten.
Для монтажа с колесом воздуходуки
внизу:
Ознакомьтесь с дополнительной
информацией раздела «Установка» в
инструкии по эксплуатации.
Vanne
Valvola
Válvula
Valve
Клапан
Fonction
Funzione
Función
Function
Funktion
Работа
ACDEFGRp
407
1 allure
monostadio
1 etapa
1 stage
1-stufig
1 ступень
46
140
92 179 330
330
3/4
2 allures
bistadio
2 etapas
2 stages
2-stufig
2 ступени
214 400
412 1 allure
monostadio
1 etapa
1 stage
1-stufig
1 ступень
55
160 116
188 360
350
1,1/4
2 allures
bistadio
2 etapas
2 stages
2-stufig
2 ступени
254 114 440
