11/2007 - Art. Nr. 13 022 111A 13

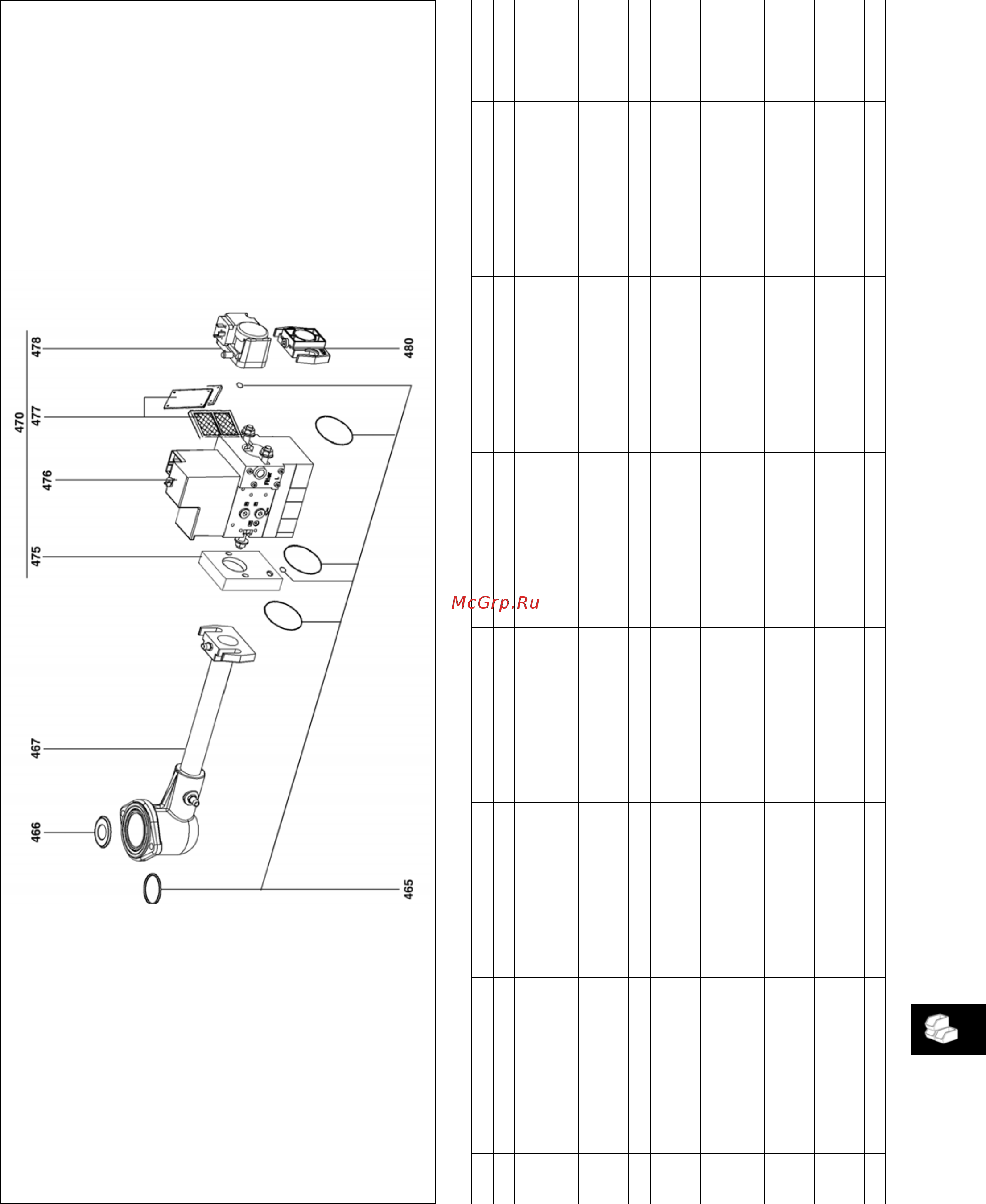

Pos Désignation Denominazione Designación Description Bezeichnung Назначение Art. Nr.
400
1
2
3
Rampe gaz AGP
NC 12/16 GX
NC 21GX
NC 21GX
Rampa gas AGP Rampa de gas AGP Gas valve assembly AGP Gasarmatur-BG AGP Газовая рампа AGP
465
1-2
3
Kit Joint
MB VEF 407
MB VEF 412
O'Ring set O'Ring set O'Ring set O'Ring set Кольцо круглого
сечения / фланец 13 019 200
13 019 201
466 Diaphragme Diaframma Diafragma Orifice restricting piece Diaphragma Перегородка 13 019 198
467
1-2
3
Collecteur monté
MB VEF 407
MB VEF 412
Collettore Colector Gas tube eq. Gasanschlussrohr Kpl. Коллектор в сборе
13 018 098
13 018 623
470
1
2
3
Vanne MB VEF
407 B01 S30 Rp 3/4
407 B01 S10 Rp 3/4
412 B01 S10 Rp 1'1/4
Valvola MB VEF Válvula MB VEF Gas valve MB VEF Gasventil MB VEF Задвижка основного
обмена и VEF 13 019 194
13 019 193
13 019 195
475 Bride d'implusion
MB VEF 407
MB VEF 412
Flangia d'impulzione Brida d'impulsion Impulse flange Impulsflansch Импульсный фланец
MB VEF 407
MB VEF 412
13 019 202
13 019 203
476
1-2
3
Bobine VS + VA
407 n°1105
412 n°1205
Bobina VS + VA Bobina VS + VA Magnet coil VS + VA Magnetspule VS + VA Катушка VS + VA
13 015 555
13 015 560
478 Manostat GW150A5 Manostato Manóstato Press. contr. device Druckwächter Регулятор GW150A5 13 016 461
