![Cuenod C 160 BX 517 T3 [9/32] Чертеж с размерами](/img/pdf.png)

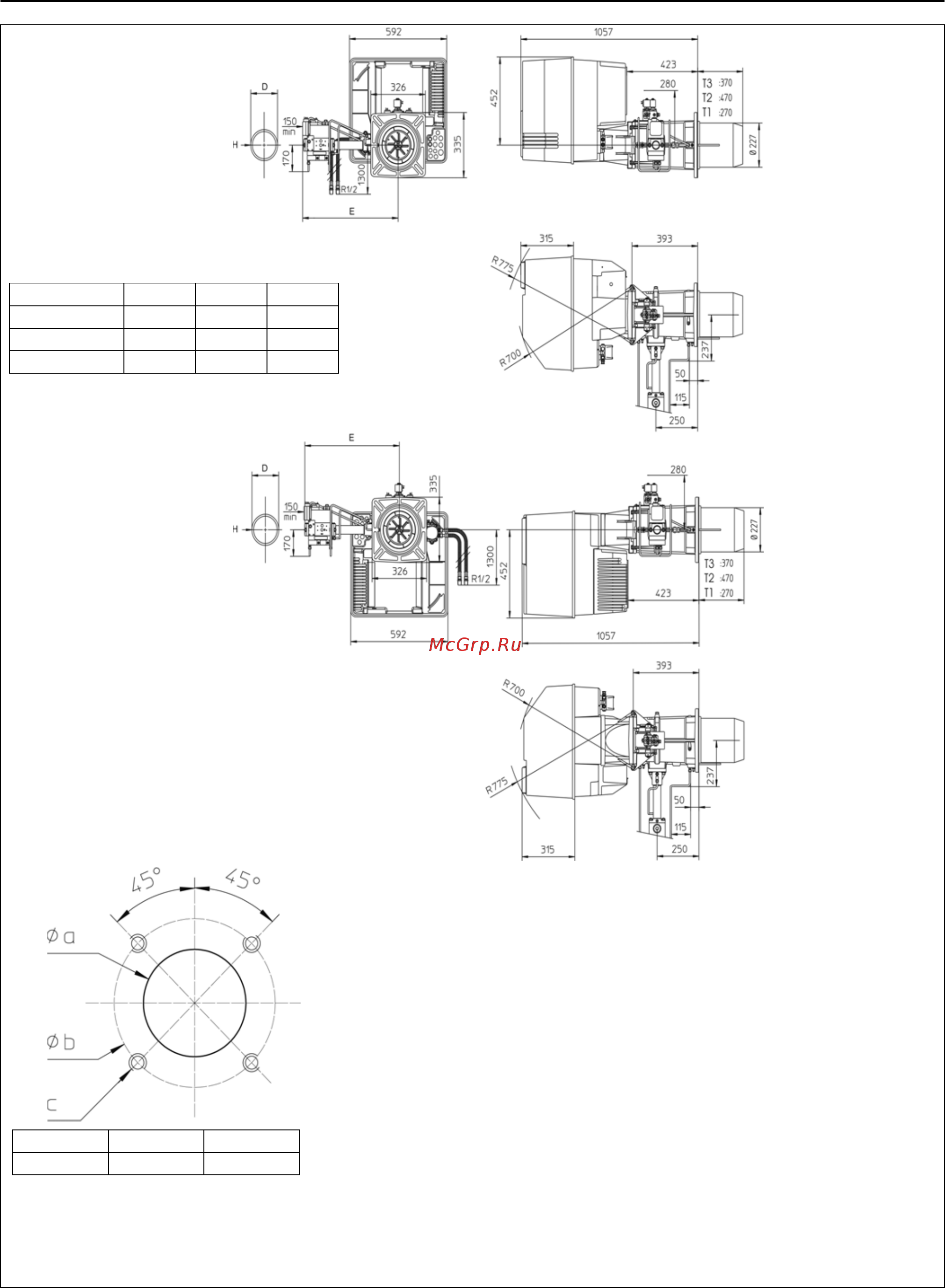

Cuenod C 160 BX 517 T3 [9/32] Чертеж с размерами
![Cuenod C 160 BX 517 T3 [9/32] Чертеж с размерами](/views2/1436482/page9/bg9.png)
04/2008 - Art. Nr. 13 013 501D 9
En gras Ø recommandé
In grassetto: Ø consigliato
En negrita Ø recomendado
Highlighted: recommended Ø
empfohlener Ø fettgedruckt
Жирным шрифтом Ø указан рекомендуемый
диаметр
Ø a Ø b c
250 300 -
400 M12
Encombrement et dimensions
Respecter une distance libre minimum
de 0,80 mètre de chaque côté du
brûleur pour permettre les opérations
de maintenance.
Ventilation chaufferie
Le volume d’air neuf requis est de
1,2 m
3
/kWh produit au brûleur.
Rampe gaz
S’implante uniquement à l’horizontale à
droite ou à gauche.
Dimensioni d’ingombro
Lasciare uno spazio libero minimo di 0,8
metri su ogni lato del bruciatore per
consentire le operazioni di
manutenzione.
Ventilazione locale caldaia
La portata dell’aria di ricambio del locale
deve essere almeno di 1,2 m
3
/kWh
bruciatore.
Rampa gas
Deve essere installata unicamente in
orizzontale a destra o a sinistra.
Dimensiones y Medidas
Respetar una distancia libre mínima de
0,8 metros a ambos lados del quemador
para permitir las operaciones de
mantenimiento.
Ventilación calentador
El volumen de aire nuevo requerido es
de 1,2 m
3
/kWh producido en el
quemador.
Rampa de gas
Sólo se coloca en horizontal a la
derecha o a la izquierda
Encombrement Dimensions
Dimensioni d’ingombro
Dimensiones Medidas
Space requirements and dimensions
Maßbild und Abmessungen
Чертеж с размерами
DEH
MBVEF 412 160 590 Rp2
MBVEF 420 — 690 —
MBVEF 425 160 650 Rp2
