![Cuenod C 34 B 217/8 T2 [13/20] Пуск](/img/pdf.png)
Cuenod C 34 B 217/8 T2 [13/20] Пуск
![Cuenod C 34 B 217/8 T2 [13/20] Пуск](/views2/1436518/page13/bgd.png)
09/2008 - Art. Nr. 13 021 383A 13

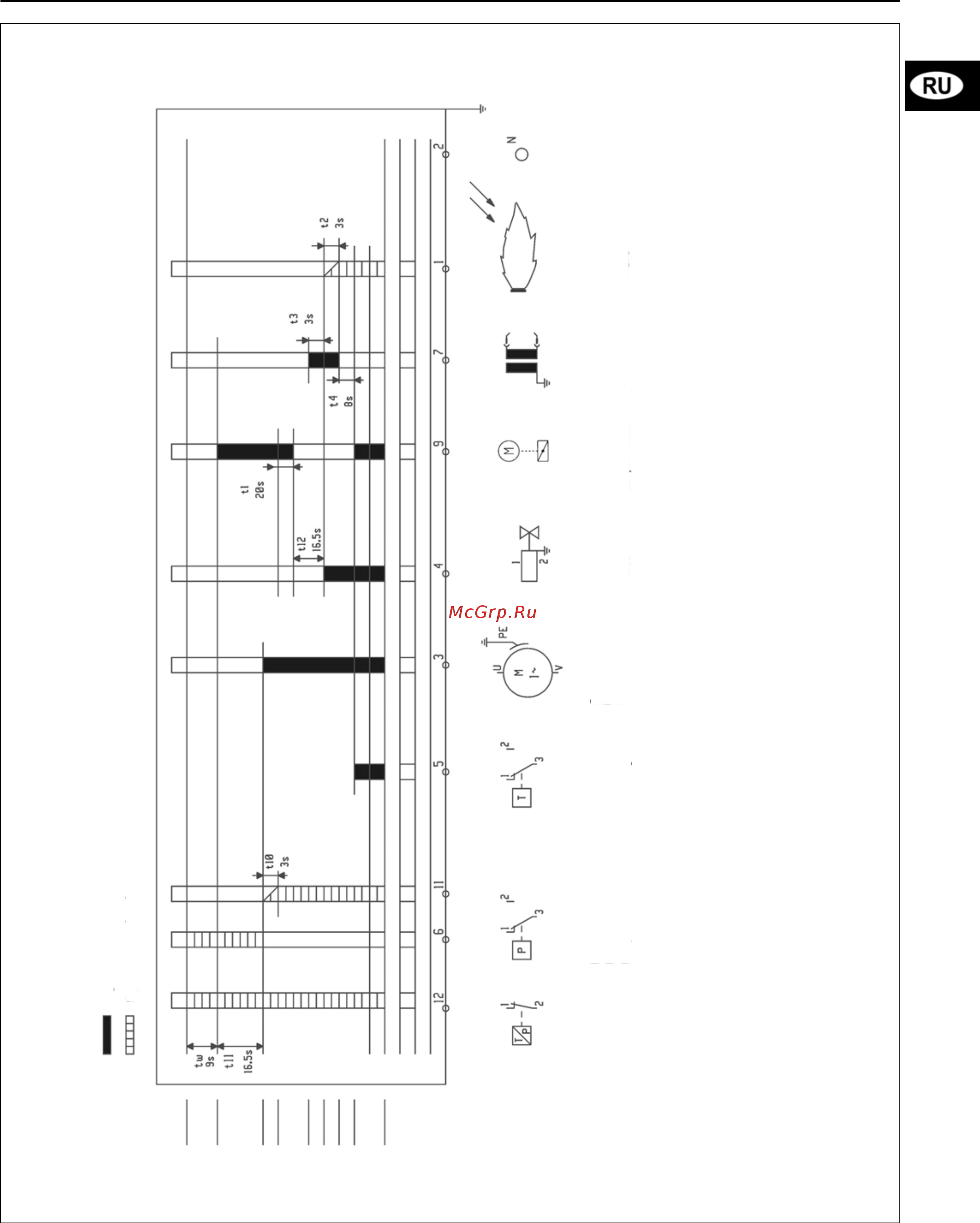

Пуск
Выходные сигналы
Необходимые входные сигналы
Ограничитель Реле давления
воздуха
2 ступени
Двигателль
горелки
Трансформатор
розжига
Детектор факела
Клапан Сервопривод
1 Пуск прибора управления
2 Пуск сервопривода
3 Пуск двигателя
4 Контроль давления воздуха
5 Пуск трансформатора
6 Срабатывание топливного клапана
7 Контроль факела
8 Работа
tw Время ожидания (9 сек.)
t1 Время предварительной продувки (20 сек.)
t2 Предохранительное время (3 сек. макс.)
t3 Время предварительного розжига (3 сек.)
t4 Интервал: розжиг / начало регулирования
(8 сек.)
t10 Заданное время для обратного сигнала воздуха (3 сек.)
t11 Запрограммированное время открытия для
сервопривода
t12 Запрограммированное время закрытия для
сервопривода
0 Регулировочное отключение
