09/2008 - Art. Nr. 13 021 383A14
Пуск
Контроль хода программы
Работа на ГАЗЕ
• Откройте и тут же закройте газовый
шаровой кран.
• Включите горелку.
• Настройте на панели управления
ТС горючее и 1-ую ступень.
• Инициируйте закрытие контура
регулирования.
• Деблокируйте прибор управления и
проверьте его работу.
• Проверьте ход программы:
- Контролируемая
предварительная продувка 20
сек. (общее время
предвартельной продувки может
быть более 20 сек.)
- Розжиг электродов 3 сек.
- Открытие клапанов
- Закрытие клапанов не позже, чем
через 3 сек. после их открытия.
- Выключение горелки при
недостаточном давлении газа
или блокировании прибора
управления при исчезновении
факела.
Только после этой важной проверки
программы может быть произведен
розжиг.
Розжиг на газе
Примечание
Розжиг горелки может быть
произведен
только при соблюдении
всех перечисленных выше
требований.

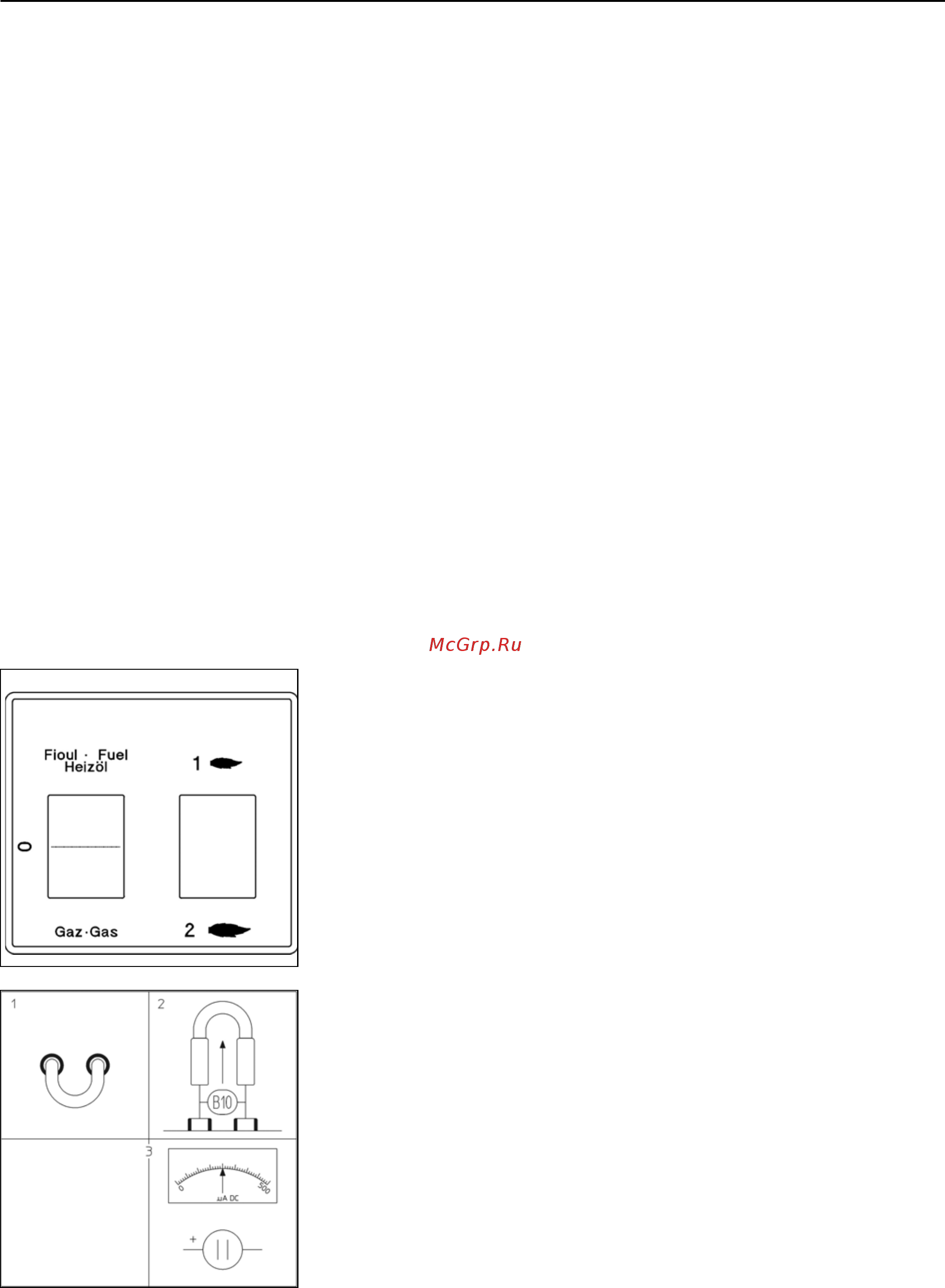

• Подсоедините микроамперметр
(шкала 0-500мА прямой ток) на
месте ионизационного моста
(проверьте полярность).
• Проверьте закрытие
жидкотопливного клапана.
• Откройте газовый шаровой кран
• Установите переключатель
горючего на ГАЗ и в положение 1
малый факел (1-ая ступень).
• Закройте контур термостата.
• Деблокируйте прибор управления.
Горелка
работает.
• Установите переключатель
горючего в положение 2 большой
факел (2-ая ступень).
• Проконтролируйте горение: (СО и
СО
2
).
• Считайте силу тока факела
(величина между 200 и 500 µА).
• Измерьте расход газа на счетчике.
• Настройте при помощи регулятора
расход газа.
• Установите расход воздуха при
помощи кулачка I на сервоприводе.
• Для получения нужной полезной
мощности придерживайтесь
предписанной производителем
котла температуры уходящего газа
и величины СО
2
.
• Уменьшите мощность на 1-ой
ступени.
• Считайте силу тока факела.
• Считайте расход газа на счетчике.
• Отрегулируйте расход газа при
помощи ободка D.
• Отрегулируйте расход воздуха при
помощи кулачка III на
сервоприводе.
• Увеличьте мощность до
номинального расхода и
проконтролируйте переход с одной
ступени на другую (вверх и вниз).
• Поправьте
настройки (расстояние
Y).
• Затяните стопорный винт на
клапане.
• Во время работы горелки проверьте
плотность соединений клапанов
при помощи соответствующего
пенящегося средства. Утечек быть
не должно.
Настройка и контроль
предохранительных приборов для
работы на газе
Горелка в рабочем режиме.
• Установите реле давления газа на
минимальное давление.
• Медленно закрывайте газовый
шаровой
кран.
Горелка должна отключиться из-за
недостаточного давления газа.
• Еще раз откройте газовый шаровой
кран.
При розжиге горелки на малой
нагрузке:
• Найдите точку отключения реле
давления воздуха (включение
предохранительной функции).
• Для получения установочной точки
умножьте считанное значение на
0,9.
• Вновь запустите горелку.
• Постепенно закрывайте ввод
воздуха в горелку.
•
Прежде чем реле отключит горелку,
проверьте, не поднялся ли СО
выше 1%.
• В противном случае увеличьте
установку реле давления воздуха и
повторите процедуру.
• Демонтируйте измерительные
приборы для газа.
• Закройте штуцер для отбора
давления.
• Вновь запустите горелку на малой
нагрузке.
• Проконтролируйте герметичность.
Газ и жидкое топливо
Горелка в рабочем режиме.
• Одновременно отделите от клеммы
оба кабеля микроапмперметра.
Горелка должна немедленно перейти
в аварийный режим.
• Вновь установите измерительный
мост.
Если горелка работает на жидком
топливе или газе: (при наличии обоих
видов горючего).
• Включите жидкое топливо и газ.
Горелка должна немедленно перейти
в аварийный режим.
• Вновь наденьте крышку.
• Проверьте герметичность
между
фланцем и передней стороной
котла.
• Проконтролируйте горение при
фактических условиях ( дверцы
закрыты и пр.), а также
герметичность различных контуров.
• Занесите результаты в
соответствующую документацию и
сообщите владельцу системы.
• Включите автоматический режим
работы.
• Распределите необходимую для
работы информацию.
