09/2008 - Art. Nr. 13 021 383A16
Техуход
Важная информация
Не менее одного раза в год
необходимо выполнять операции
технического обслуживания, с
привлечением квалифицированного
персонала.
• Перекройте электропитание на
выключателе защиты
• Убедитесь в отсутствии тока.
• Перекройте приток топлива.
• Несколько раз приведите в
действие шаровой кран для
проверки его функционирования
(полное открытие и закрытие без
утечек).
• Снимите крышку горелки
.
Установочные значения даны в
разделе "Пуск".
Используйте оригинальные запчасти
изготовителя.
Контроль головки горелки
• Отделите от трансформатора два
кабеля.
• Вытащите ультрафиолетовый
элемент.
• Демонтируйте трубу (или трубы)
для подачи жидкого топлива.
• Открутите на крышке три винта.
Слегка поверните крышку и
вытащите головку горелки.
• Проверьте состояние и настройки
следующих элементов: электроды,
кабель, подпорная шайба, сопло
(сопла), инжекторы и диффузоры.
• При монтаже
проконтролируйте
положение кольца круглого
сечения.
• Почистите элемент чистой и сухой
тряпкой.
• Произведите монтаж в обратном
порядке.
• Проверьте герметичность при
помощи специального пенящегося
средства.

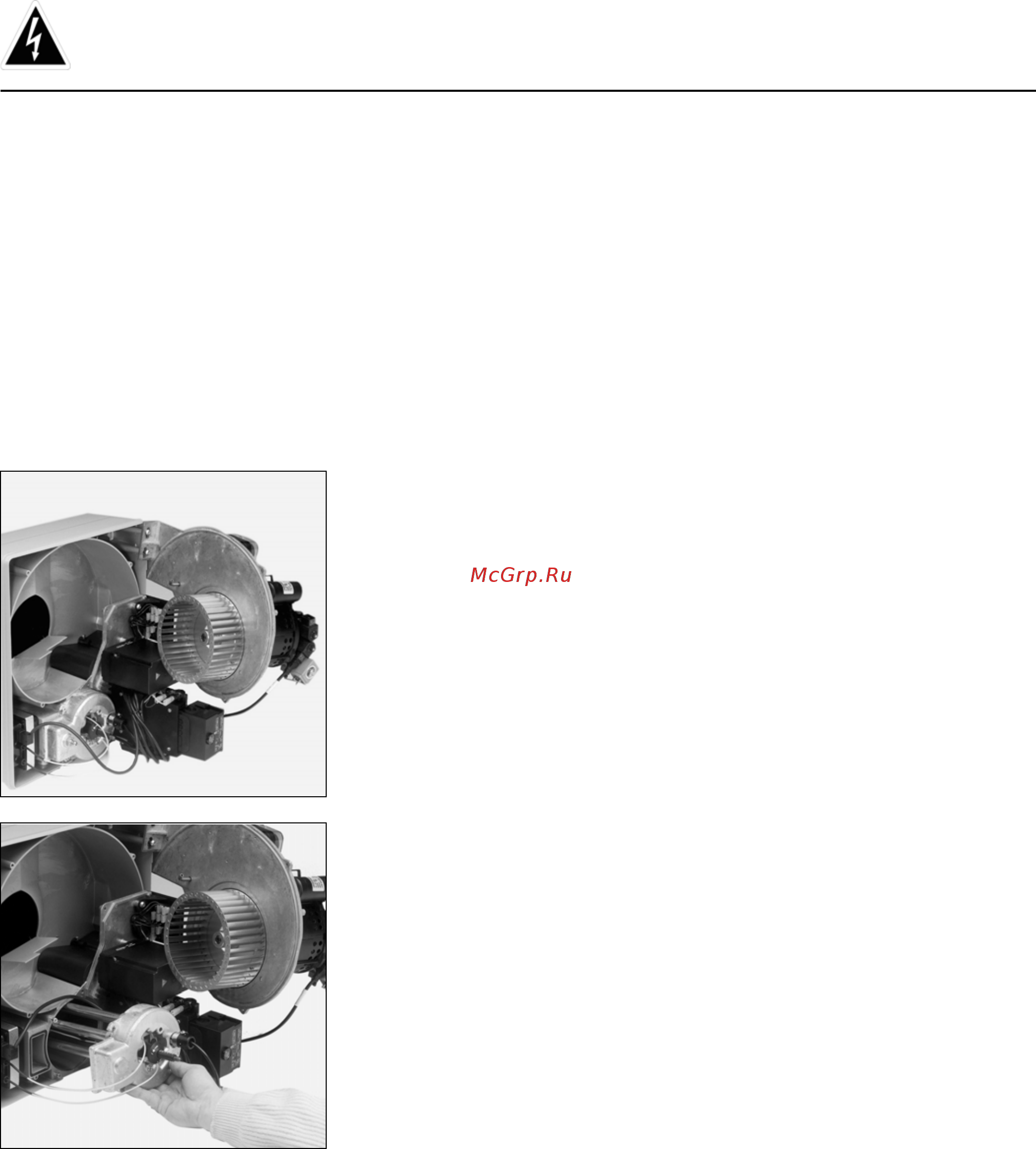

Чистка колеса вентилятора
• Открутите пять винтов панели
двигателя.
• Подвесьте панель за крючок на
корпусе.
• Почистите воздушный контур и
колесо вентилятора.
• Смонтируйте установку в обратном
порядке.
Чистка воздушной коробки
• Вытащите винты газорегулирующей
арматуры на корпусе.
• Открутите три гайки на фланце для
крепления к котлу.
• Отложите в сторону горелку
(байонетное крепление).
• Снимите четыре винта для
крепления воздушной коробки на
корпусе.
• Вытрите с него и с
шумоизолирующего пенопласта
пыль.
• Снова смонтируйте воздушную
коробку и горелку
.
• Закрепите газорегулирующую
арматуру.
• Проконтролируйте герметичность.
Демонтаж жаровой трубы.
• Снимите два винта вентильной
группы на корпусе.
• Открутите три гайки на фланце для
крепления к котлу.
• Отложите в сторону горелку
(байонетное крепление).
• Открутите три винта жаровой трубы.
• Замените жаровую трубу.
• Вновь смонтируйте горелку и
газорегулирующую арматуру.
• При
необходимости заполните
пространство между отверстием и
жаровой трубой огнеупорным
материалом.
• Проконтролируйте герметичность.
Жидкотопливный насос
• Проконтролируйте следующее:
- давление распыления,
- отсутствие утечек в системе,
- муфту между насосом и
двигателем,
- состояние гибких трубок.
Чистка фильтра насоса
Фильтр находится внутри насоса. Он
должен чиститься при каждой
операции техухода.
• Закройте жидкотопливный клапан
•
Расположите под насосом емкость.
• Удалите винты крышки.
• Вытащите фильтр, почистите или
замените его.
• Смонтируйте фильтр и закройте
крышку с новым уплотнением.
• Откройте топливный клапан
• Проверьте герметичность.
Контроль газового фильтра
Фильтр Мультиблока следует
проверять как минимум раз в год, а
его элемент при засорении заменять.
• Открутите крепежные винты на
фильтре
или на мультиблоке.
• Вытащите фильтрующий элемент.
Проследите за тем, чтобы в его
гнезде не осталось грязи.
• Не используйте среду под
давлением.
• Вставьте новый фильтрующий
элемент.
• Закрепите крышку винтами
• Откройте газовый шаровой кран.
• Проверьте герметичность.
• Проконтролируйте горение.
Газовые и жидкотопливные
клапаны
Эти клапаны не требуют какого-то
специального технического
ухода.
Клапаны не подлежат ремонту.
Неисправные клапаны должны быть
заменены квалифицированным
техником, который затем повторит
процедуры проверки на утечку,
функционирование и параметры
сгорания.
Очистка крышки
• Очистите крышку водой и моющими
средствами
• Смонтируйте крышку на место.
Примечания
После каждой операции технического
обслуживания:
• Проверьте сжигание газа и жидкого
топлива при фактических
эксплутационных
условиях (двери
закрыты, крышка на своем месте и
т.д.) и проверьте все контуры на
утечки.
• Проведите контроль безопасности
• Запишите результаты в
соответствующие документы.
