Carel humiSonic UU02RD0000 [24/29] Электрическая схема увлажнителей
![Carel humiSonic UU02RD0000 [24/29] Электрическая схема увлажнителей](/views2/1436601/page24/bg18.png)
G1
H1
G2
H2
1
2
X1
X2
24

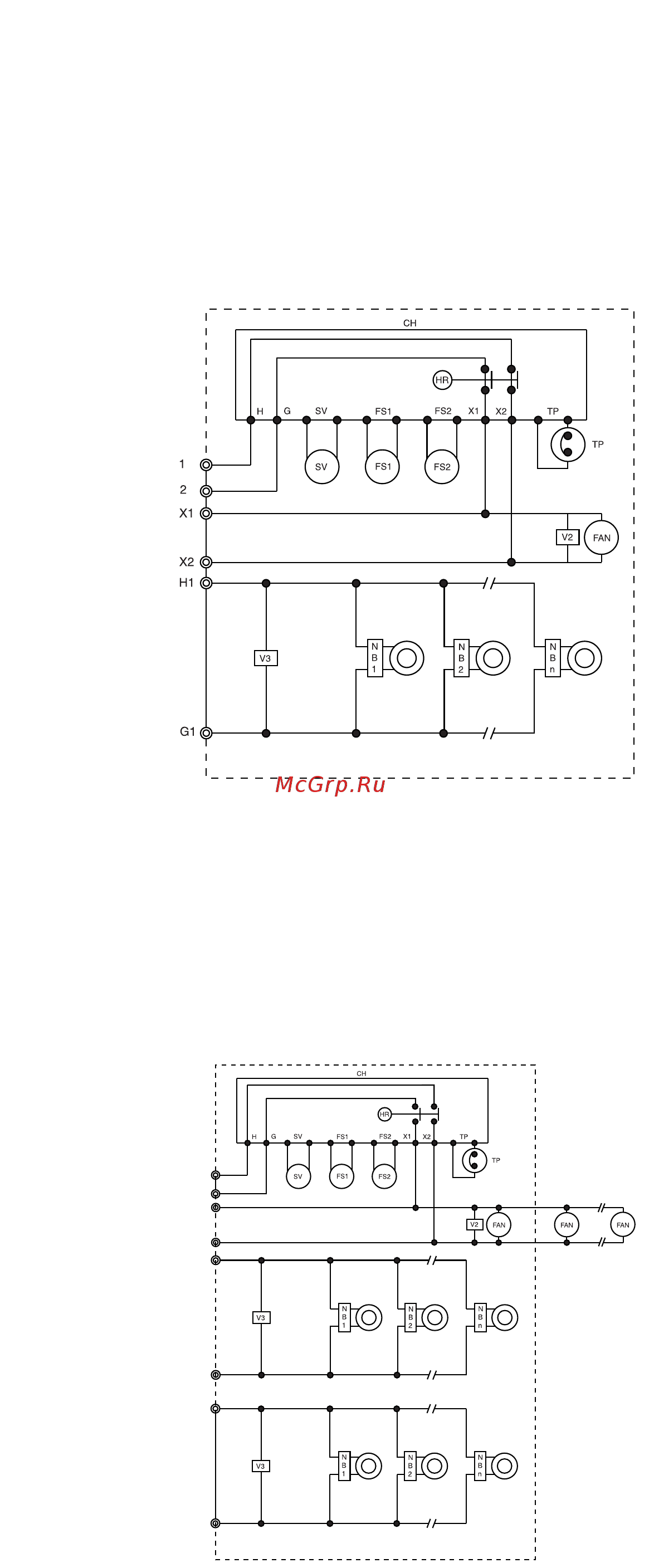

8. ЭЛЕКТРИЧЕСКАЯ СХЕМА УВЛАЖНИТЕЛЕЙ
Модели HSU 01-04 RM
V2-4 Варистор
СН Плата реле
НR Реле контура управления
SV Электромагнитный клапан
FS1 Поплавковое реле для поддержания
уровня воды
FS2 Поплавковое аварийное реле при низком
уровне воды
TP Термостат защиты от перегрузки
FAN.. Вентилятор
NB1... n Секция ультразвуковых преобразователей
Модели HSU 05-08 RM
V2-4 Варистор
СН Плата реле
НR Реле контура управления
SV Электромагнитный клапан
FS1 Поплавковое реле для поддержания
уровня воды
FS2 Поплавковое аварийное реле при низком
уровне воды
TP Термостат защиты от перегрузки
FAN.. Вентилятор
NB1... n Секция ультразвуковых преобразователей
