Carel humiSonic UU02RD0000 [27/29] Пример монтажа увлажнителя hsu rm

Подключение системы перелива воды

Для подключения воспользуйтесь резиновой трубкой с внутренним диаметром 6 мм.

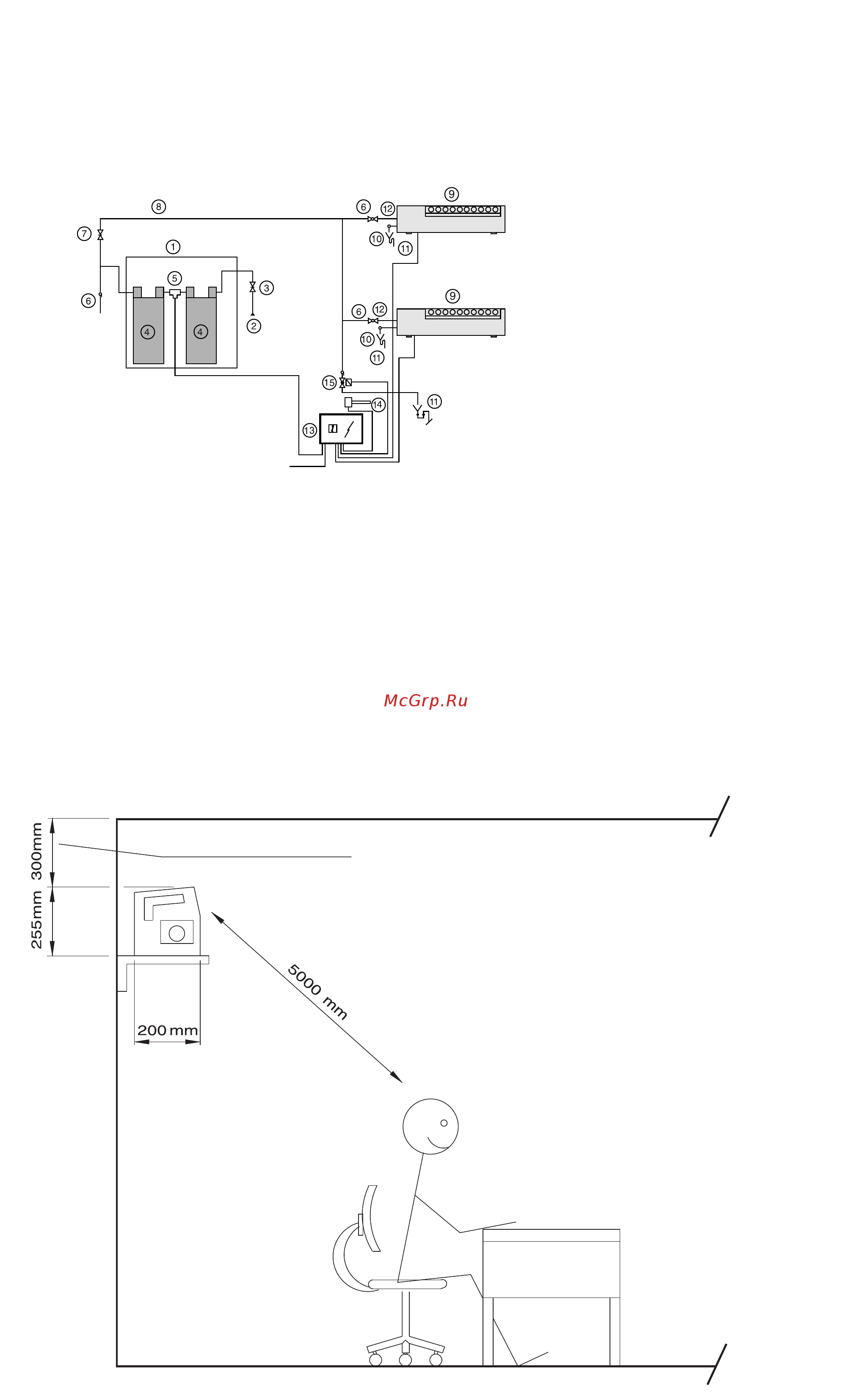

Пример монтажа

1. Секция водоподготовки (не входит в комплект

поставки)

2. Линия питательной воды до водоподготовки (2-

6 бар)

3. Отсечной клапан (миним. ½)

4. Деминерализатор

5. Датчик электропроводности

6. Шаровой клапан (PVC или нерж. сталь)

7. Отсечной клапан на линии деминера-

лизованной воды (PVC или нерж. сталь)

8. Линия деминерализованной воды

(PVC или нерж. сталь)

9. Увлажнитель HSURM

10. Система защиты от перелива воды

11. Слив

12. Хомут на линии чистой воды (6 мм)

13. Контроллер

14. Гигростат или датчик влажности

15. Линия автоматической чистки воды (опция)

Ультразвуковые увлажнители широко применяются в чистых комнатах и компьютерных залах с

повышенными требованиями к чистоте распыляемой воды.

10.1 Пример монтажа увлажнителя HSU RM

На рисунке представлен один из возможных вариантов монтажа увлажнителя в помещении.

Аварийная система перелива воды подключается к дренажной системе посредством резиновой

трубки. При возникновении неисправности или переливе воды поплавковый датчик подает

команду на закрытие электромагнитного клапана питательной воды.

Минимальное расстояние от увлажнителя до человека должно составлять не менее 5 м.

Минимальное расстояние до потолка
