9. ПОРЯДОК СБОРКИ И МОНТАЖА
Прежде чем приступить к монтажу увлажнителя, убедитесь, что все соприкасающиеся с водой
детали устойчивы к деминерализованной воде. Для справки обратитесь к таблице.
Табл. 9.1 Материалы, пригодные для использования в среде деминерализованной воды.
Материал Макс. температура
Нержавеющая сталь >100°C
PVC (полихлорвинил) 60°C
PP (полипропилен) >100°C
PVDF (поливинилиденфторид) >100°C
PA (полиамид) 60°C
PSO (полиэтилен) 60°C
Табл. 9.2 Предельные условия эксплуатации:
Электропроводность воды < 5 мкС/см
Мгновенная максимальная электропроводность воды < 20 мкС/см
Электропитание панели управления
230 В ± 10 %
Электропитание увлажнителя 48 В
Давление воды от 0,5 до 6 бар
Температура воды от 8 до 40
О
С
Влажность воздуха <= 80 % отн.вл.
При большой концентрации пыли в воздухе (например, силикона в типографиях) рекомендуется
фильтрация воздуха. Оседающая в воде пыль ухудшает производительность ультразвукового
увлажнителя.
9.1 Порядок монтажа увлажнителя
Установите увлажнитель так, чтобы обеспечить равномерное распределение облака аэрозоля
в воздухе помещения.
При монтаже следует учесть следующее:
• Увлажнитель должен находиться в строго горизонтальном положении.
• В зоне факела распыла аэрозоля не должны находиться какие-0либо объекты.
• При монтаже увлажнителя на стену обеспечьте минимальное расстояние до потолка - не
менее 50 см.
• Для технического обслуживания необходимо обеспечить быстрый и удобный доступ к
увлажнителю.

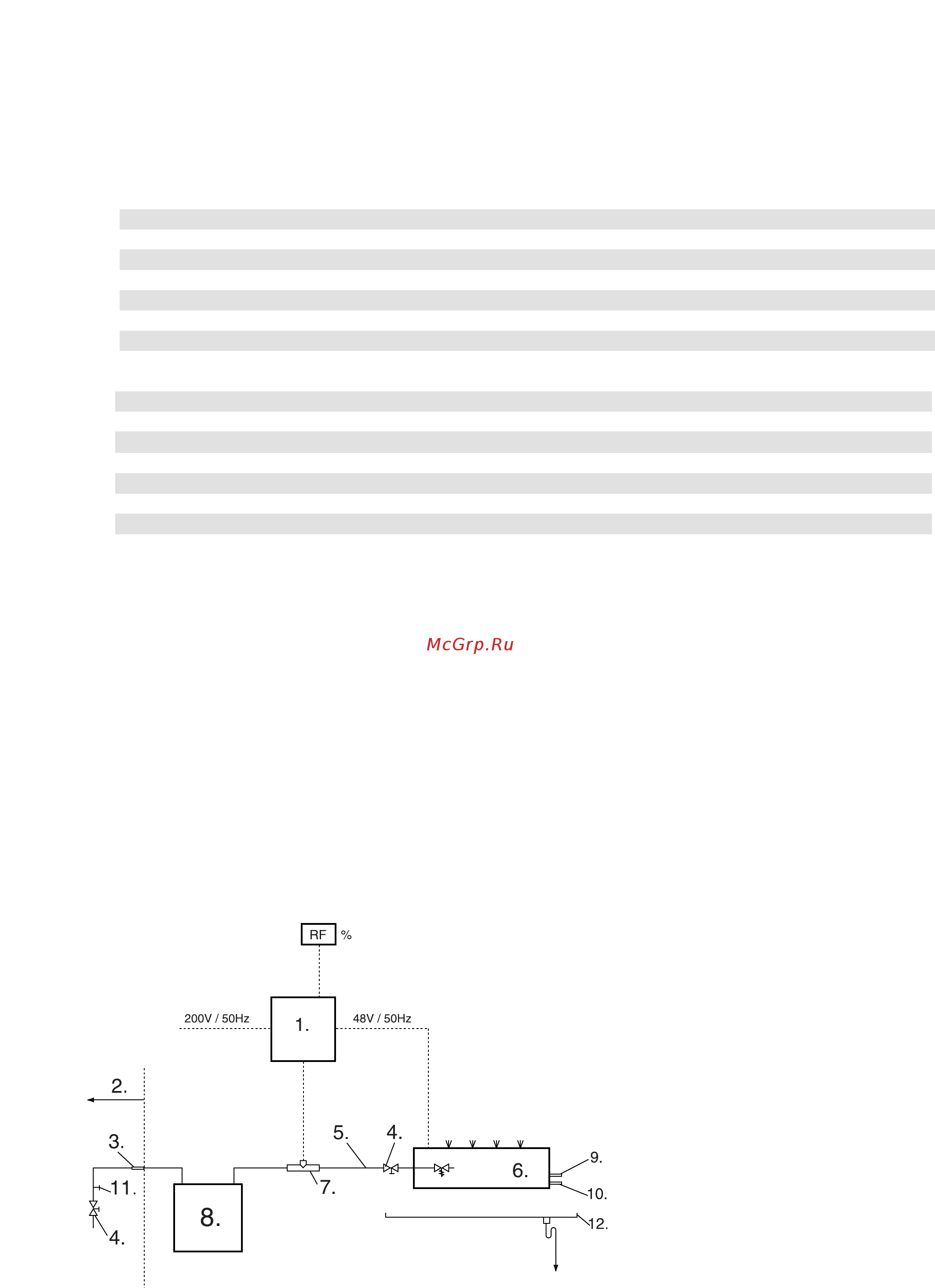

1. Панель управления
2. Не входит в комплект поставки
3. Резьбовое соединение (штуцер 3/4")
4. Ручной клапан
5. Трубка из нерж. стали
6. Ультразвуковой увлажнитель
7. Измеритель электропроводности
8. Деминерализатор / система
обратного осмоса (не входит в
комплект поставки)
9. Система защиты от перелива
10. Слив воды
11. Подача воды
12. Сливной поддон
