11
4.2 Монтаж гидравлической части
Используйте только деминерализованную воду. Предусмотрите установку отсечного клапана на
линии питательной воды.
Соедините деминерализатор и увлажнитель с помощью трубки из нержавеющей стали или
пластика.
Почистите трубки от грязи и пыли перед их подсоединением к увлажнителю.
Перепускная трубка монтируется на случай возникновения аварийных ситуаций и не
используется в нормальном режиме работы увлажнителя.

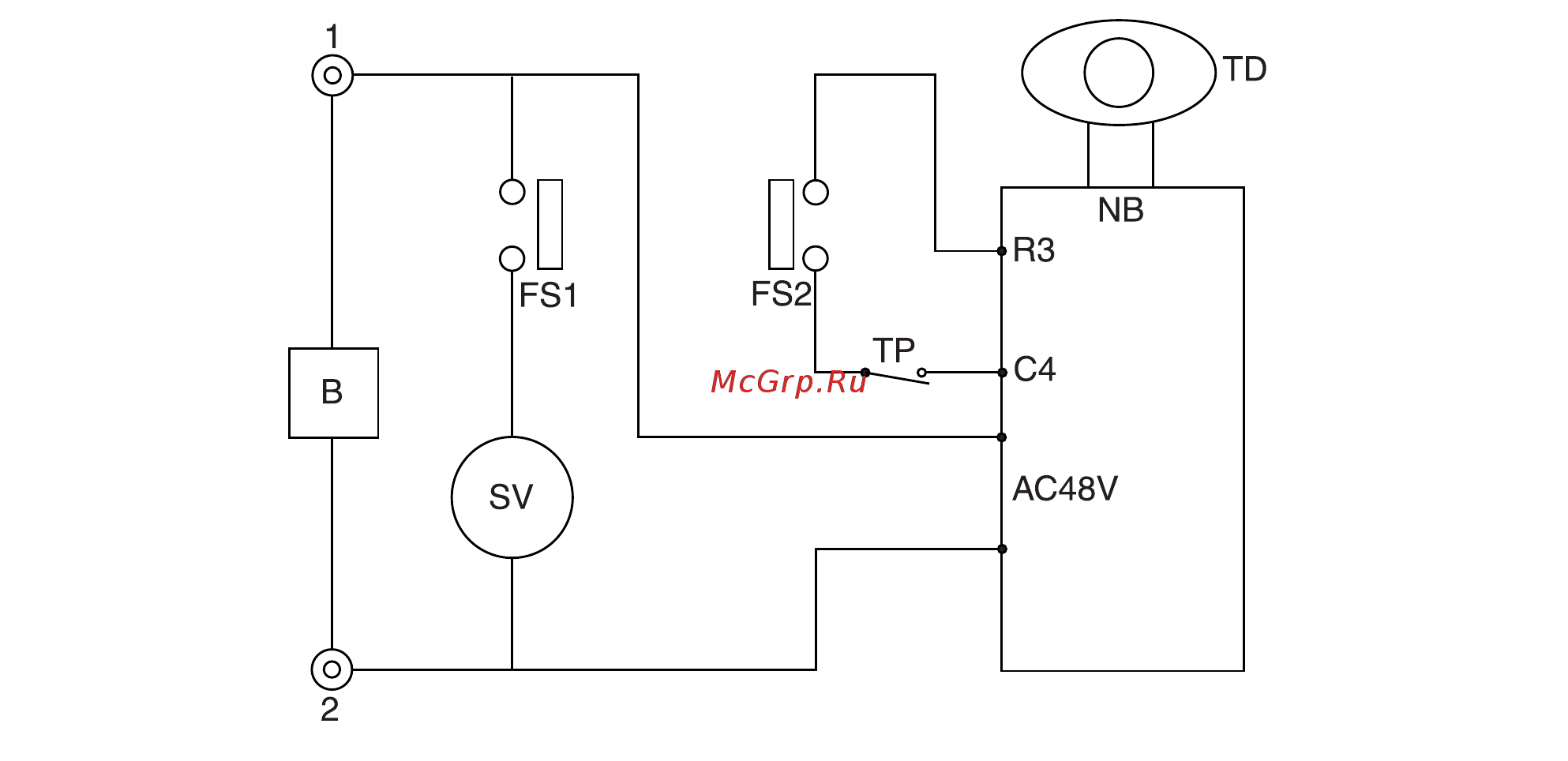

4.3 Электрическая схема панели управления
На поставляемую отдельно панель управления HSE02CP230 подается электропитание
напряжением 230 В 50/60 Гц. Напряжение с вторичной обмотки трансформатора 48 В (АС)
снимается с контактов 1 и 2 для подачи электропитания на увлажнитель.
FS1 Поплавковое реле для поддержания уровня воды
FS2 Поплавковое аварийное реле при низком уровне воды
SV Электромагнитный клапан
TP Термостат защиты от перегрузки
Данную схему можно использовать только после включения вентилятора и центрального
кондиционера.
