2. ДВУХПОЗИЦИОННЫЙ КОНТРОЛЛЕР (ВКЛ/ВЫКЛ) IR32W40000
Для ультразвуковых увлажнителей малой паропроизводительности до 2 кг/ч используется
панель управления HSE02CP230 с двухпозиционным контроллером ВКЛ/ВЫКЛ.
На экране контроллера постоянно высвечивается влажность воздуха, замеренная датчиком.
Контроллер может работать под управлением внешнего регулятора, посылающего сигналы
ВКЛ/ВЫКЛ. Контроллер имеет дополнительный выход аварийного сигнала.

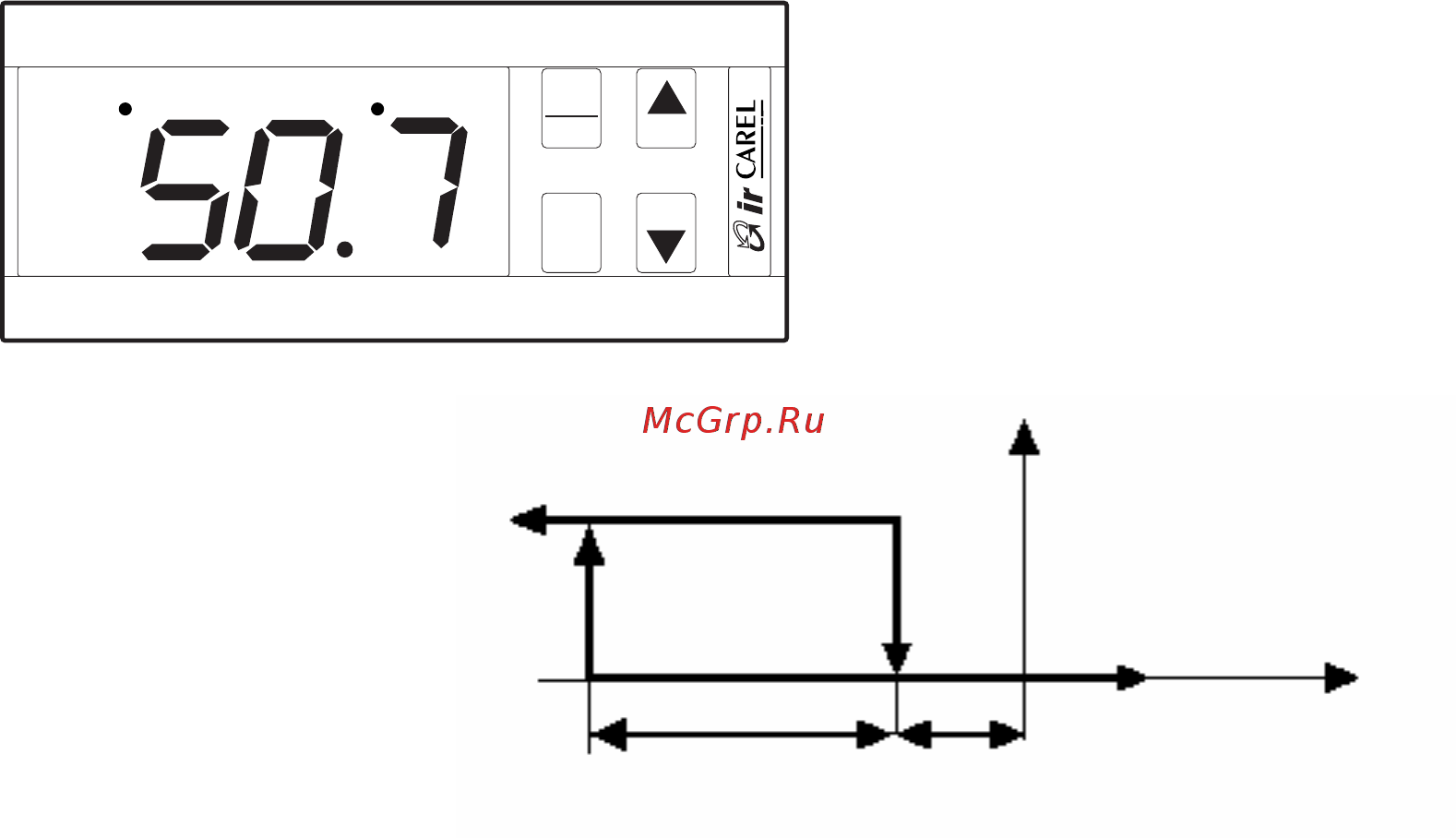

Диаграмма алгоритма работы контроллера:
2.1 Корректировка основных параметров
Уставка St1
- Нажмите и удерживайте кнопку SEL в течение нескольких секунд, пока на экране не
появится код St1.
- Отпустите кнопку SEL.
- На экране замигает величина SET1.
- С помощью кнопок ▲ и ▼ задайте требуемое значение.
- Нажмите кнопку SEL для подтверждения ввода новой величины уставки St1 и возврата к
стандартному режиму экрана.
Дифференциал
- Нажмите и
удерживайте кнопку PRG-MUTE в течение 5 секунд.
- На экране появится первый параметр Р1.
- Нажмите кнопку SEL.
- На экране замигает величина параметра Р1.
- С помощью кнопок ▲ и ▼ задайте требуемое значение.
- Нажмите кнопку SEL для подтверждения ввода новой величины параметра Р1.
- Для возврата к стандартному режиму экрана нажмите кнопку PRG-MUTE.
Аварийный сигнал
низкого уровня влажности
- Нажмите и удерживайте кнопку PRG-MUTE в течение 5 секунд.
- На экране появится первый параметр Р1.
- С помощью кнопок ▲ и ▼ перейдите к параметру Р25.
- Нажмите кнопку SEL.
- На экране замигает величина параметра Р25.
- С помощью кнопок ▲ и ▼ задайте требуемое значение.
- Нажмите кнопку SEL для подтверждения
ввода новой величины параметра Р25.
- Для возврата к стандартному режиму экрана нажмите кнопку PRG-MUTE.
ВКЛ ВЫХОД1
R
ВЫКЛ
(Р1) (Р3)
дифференциал мертвая зона
Заводские уставки:
St1 = 50%
P1 = 5.0
P3 = 0
reverse
direct
PRG
mute
SEL
