16
RU
«UEXplus» +00220621 - вып. 1.1 - 0.05.2008
монтажэксплуатациясервис

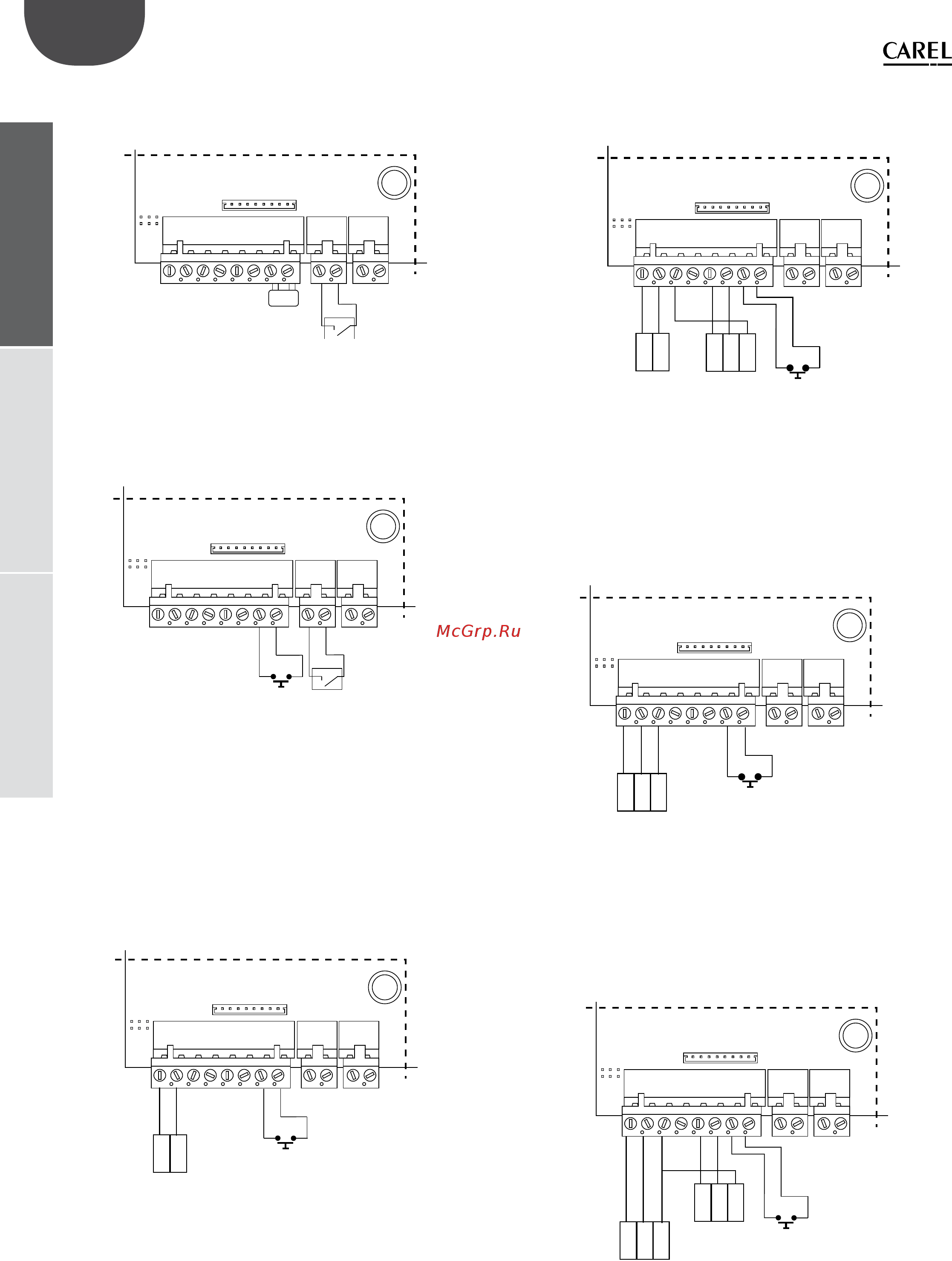

ГИГРОСТАТА (включения/выключения):
подключите выходы M7.1 и M7.2 к гигростату;
установите перемычки на выходах M2.7 и M2.8.
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
M.7.1 M.7.2
Рис. 4.e
ГИГРОСТАТА и ДИСТАНЦИОННОГО КОНТАКТА
(включения/выключения):
подключите выходы M7.1 и M7.2 к гигростату;
подключите выходы M2.7 и M2.8 к дистанционному котакту (к
примеру: реле, таймер…).
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
M.7.1 M.7.2
Рис. 4.f
2. Включить и управлять выработкой пара можно при помощи:
ПРОПОРЦИОНАЛЬНОГО ВНЕШНЕГО УПРАВЛЕНИЯ:
установите перемычки на выходах M2.7 и M2.8 или подключите
к дистанционному контакту;
подключите выходы M2.1 и M2.2 к внешнему управлению.
Увлажнитель может быть запрограммирован на получение одного из
следующих сигналов:
Напряжение: 0 – 1 В-, 0 – 10 В-, 2 – 10 В
Ток : 0 – 20 мА, 4 – 20 мА
Потенциометрический: 15 – 1000 Ом, 0 – 15 Ом.
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
OUT
REF
Рис. 4.g
ПРОПОРЦИОНАЛЬНОГО ВНЕШНЕГО УПРАВЛЕНИЯ
С ДАТЧИКОМ-ОГРАНИЧИТЕЛЕМ CAREl:
установите перемычки на выходах M2.7 и M2.8 или подключите
к дистанционному контакту;
подключите датчик-ограничитель к контактам M2., M2.5 и M2.6.
Увлажнитель может быть запрограммирован на получение одного из
следующих сигналов:
•
•
•
•
•
•
•
•
Напряжение: 0 – 1 В-, 0 – 10 В-, 2 – 10 В
Ток : 0 – 20 мА, 4 – 20 мА
Потенциометрический: 15 – 1000 Ом, 0 – 15 Ом
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
OUT
REF
OUT H
M
+ (G)
Рис. 4.h
Опорный (нулевой) сигнал с внешнего управления должен быть под-
ключен к контакту GND (M2.2), а сигнал управления к контакту M2.1
УПРАВЛЕНИЯ С ОСНОВНЫМ ДАТЧИКОМ CAREl:
Завершите работу при помощи регулятора на основании измеренного
уровня влажности.
Установите перемычки на выходах M2.7 и M2.8 или подключите
к дистанционному контакту;
подключите основной датчик к контактам M1.2, M2.2 и M2..
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
OUT H
M
+ (G)
Рис. 4.i
УПРАВЛЕНИЯ С ОСНОВНЫМ ДАТЧИКОМ CAREl
И ДАТЧИКОМ-ОГРАНИЧИТЕЛЕМ:
установите перемычки на выходах M2.7 и M2.8 или подключите
к дистанционному контакту;
подключите основной датчик к контактам M1.2, M2.2 и M2.;
подключите датчик-ограничитель к контактам M2., M2.5 и
M2.6.
OUT H
M
+ (G)
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
OUT H
M
+ (G)
Рис. 4.j
УПРАВЛЕНИЯ С ДАТЧИКОМ ТЕМПЕРАТУРЫ CAREl:
Увлажнитель может быть подключен к обоим активным датчикам (сиг-
нал напряжения или тока) и к неактивным датчикам температуры NTC
(переменное сопротивление).
•
•
•
•
•
