4
RU
«UEXplus» +00220621 - вып. 1.1 - 0.05.2008
монтажэксплуатациясервис

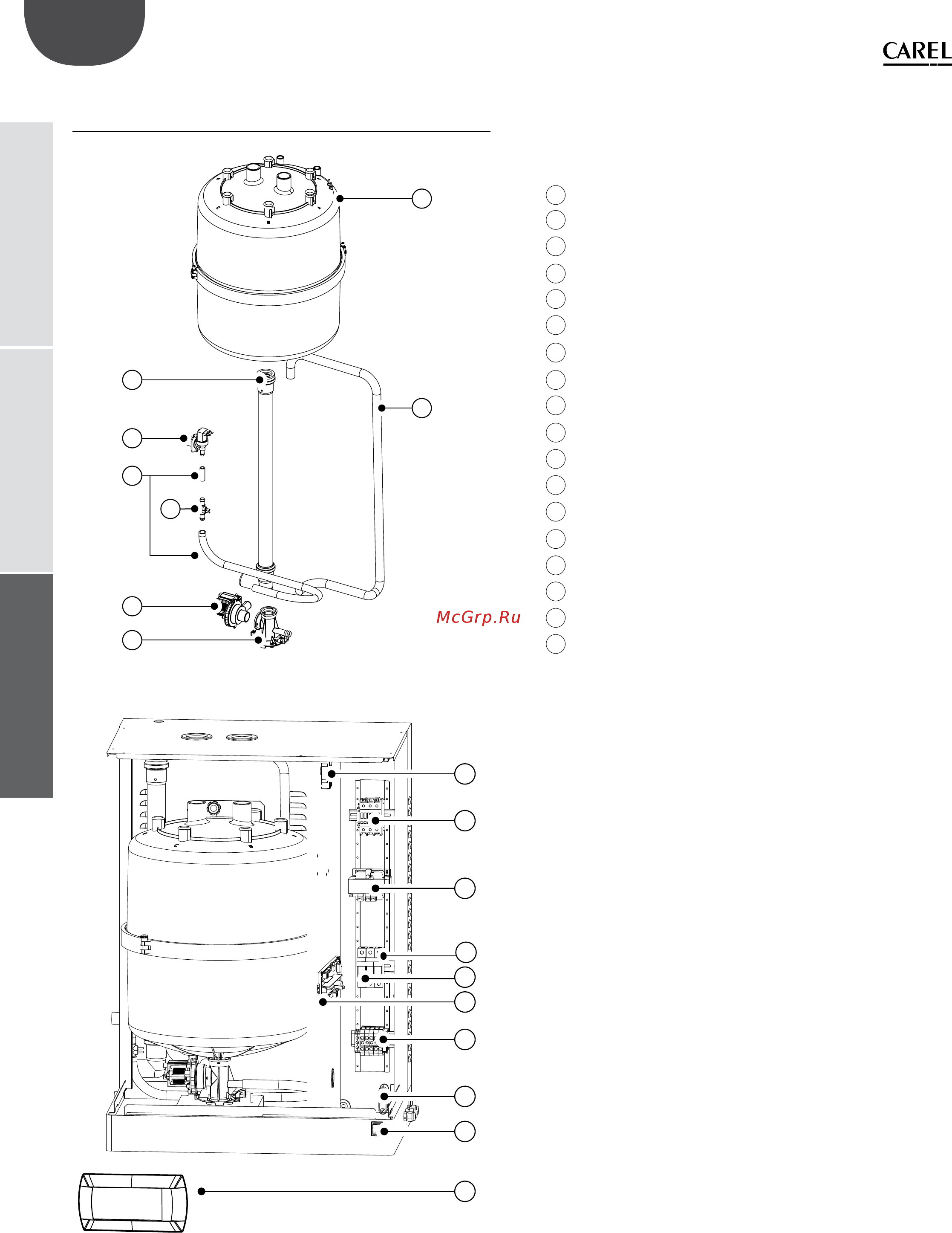

11.2 Запасные части для моделей
UE025 - UE065
8
7
1
2
5
6
3
4
Рис. 11.c
9
10
11
15
16
17
18
13
14
12
Рис. 11.d
Позиция:
1 сливной контур
2 комплект питательных соленоидных клапанов
комплект внутренних трубок
4 измеритель электропроводимости
5 комплект сливного насоса
6 коллектор
7 шланг сливного насоса
8 цилиндр
9 TaM (трансформатор для измерения тока)
10 контактор
11 трансформатор
12 реле управления насосом
1 держатель предохранителя
14 электронный регулятор
15 силовые контакты
16 кабельный хомут
17 реле
18 терминал с ЖК-дисплеем (смонтированный на
панели электрической секции)
