54
RU
«UEXplus» +00220621 - вып. 1.1 - 0.05.2008
монтажэксплуатациясервис
14. ТЕХНИЧЕСКОЕ ПРИЛОЖЕНИЕ
14.1 Принципы работы
Увлажнители с погруженными электродами вырабатывают пар при по-
мощи кипячения воды, содержащейся внутри цилиндра. Тепло, необ-
ходимое для закипания, вырабатывается при прохождении электри-
ческого тока через электроды, погруженные в воду цилиндра. Вначале
эксплуатации нового цилиндра или только что очищенного цилиндра
сила тока почти полностью зависит от типа питательной воды: чем
выше содержание солей в воде, тем выше сила тока, тем быстрее до-
стигается требуемое значение паропроизводительности. Со временем
содержание соли внутри цилиндра увеличивается (соль не испаряет-
ся совместно с водой) и достигается номинальное значение паропро-
изводительности. При стабильном режиме работы уровень требуемой
паропроизводительности поддерживается автоматически: сила тока
регулируется уровнем воды в цилиндре.
Отложение солей внутри цилиндра приводит к постепенному износу
цилиндра. Для предотвращения избыточного скопления солей, проис-
ходит автоматический слив и заполнение новой водой увлажнителя
через определенные промежутки времени.
14.2 Принципы управления
Двухпозиционное управление (ВКЛ/ВЫКЛ)
Действие включения/выключения выполняется через внешний кон-
такт, который таким образом определяет уставку и дифференциал
регулирования.
Внешним контактом может быть гигростат, состояние которого опре-
деляет работу увлажнителя:
контакт замкнут: увлажнитель вырабатывает пар, если дистан-
ционный двухпозиционный контакт тоже замкнут;
контакт разомкнут: выработка пара прекращается.
Пропорциональное управление (см. Рис. 14.а)
Паропроизводительность пропорциональна значению сигнала «Y»,
идущего с дистанционного устройства. Тип сигнала можно выбрать
среди следующих стандартов: 0 – 1В-, 0 – 10В-, 2 – 10В-, 0 – 20мА,
4 – 20 мА, 0 – 15 Ом, 15 – 1000 Ом (installer menu > regulation type >
signal type (меню настроек > тип управления > тип сигнала)).
Весь диапазон обозначается как пропорциональный диапазон.
Максимальная производительность увлажнителя, соответствующая
максимальному значению внешнего сигнала может быть задана от
20% до 100% от номинального значения увлажнителя (окно «SET» >
Max. Prod).
В увлажнителях с двумя цилиндрами в «последовательном» режиме
работы модуляция может быть задана между 10 и 100% (при «парал-
лельной» работе она остается в пределах 20 и 100%).
Минимальная производительность имеет гистерезис включения, hy,
•
•
который равен 5% от всего пропорционального диапазона внешнего
сигнала «Y».
Внимание: работа в «параллельном» режиме или «последо-
вательном» режиме доступна на моделях UE090...UE10.
Пропорциональное управление с датчиком-ограничи-
телем (см. Рис. 14.а и 14.с)
См. параграф 4. «пропорциональное управление» с датчиком-огра-
ничителем, устанавливаемым, как правило, в воздуховоде за увлаж-
нителем. Этот тип управления используется для снижения пароп-
роизводительности, если относительную влажность в воздуховоде
необходимо поддерживать в пределах пропорционального диапазона
заданного для датчика-ограничителя. Выработка пара прекращается,
если относительная влажность за увлажнителем достигает уставки ог-
раничения %rH2.
Для того чтобы задать уставку и дифференциал для датчика-ограни-
чителя, проделайте следующие действия: «SET» screen> set point limit
and proportional band (установочное окно «SET» > задать уставку ог-
раничения и пропорциональный диапазон).
Автономное управление от датчика влажности
(см. Рис. 14.b)
Объем вырабатываемого пара зависит от показаний датчика и уве-
личивается при снижении показаний относительной влажности. Па-
ропроизводительность достигает максимума, когда относительная
влажность ниже уставки (St) на величину по крайней мере равную
пропорциональному диапазону. Максимальную паропроизводитель-
ность можно задать в пределах между 20 и 100% номинального зна-
чения увлажнителя (и в пределах между 10 и 100% в последователь-
ном режиме работы). Для того, чтобы задать уставку и дифференциал
для основного датчика управления, выполните следующие действия:
«SET» screen > set point and proportional band (установочное окно
«SET» > уставка и пропорциональный диапазон). У минимальной па-
ропроизводительности есть гистерезис включения, hy, равный 2%
диапазона. Функция осушения (если включена) активирует выходной
сигнал аварийного реле, которое может быть подключено к осуши-
телю для полного контроля влажности в помещении. Реле осушения
включается, когда относительная влажность, измеренная датчиком
превышает уставку (St) на определенную величину (дифференциал
осуш.) + отклонение (отклонение осуш.), и выключается, когда уро-
вень влажности падает ниже значения, равного отклонению.
Для того чтобы проверить, что относительная влажность, измеряемая
датчиком, находится в пределах конкретных заданных величин, в ав-
тономном управлении можно установить два аварийных порога:
аварийный порог высокой влажности,
аварийный порог низкой влажности.
•
•

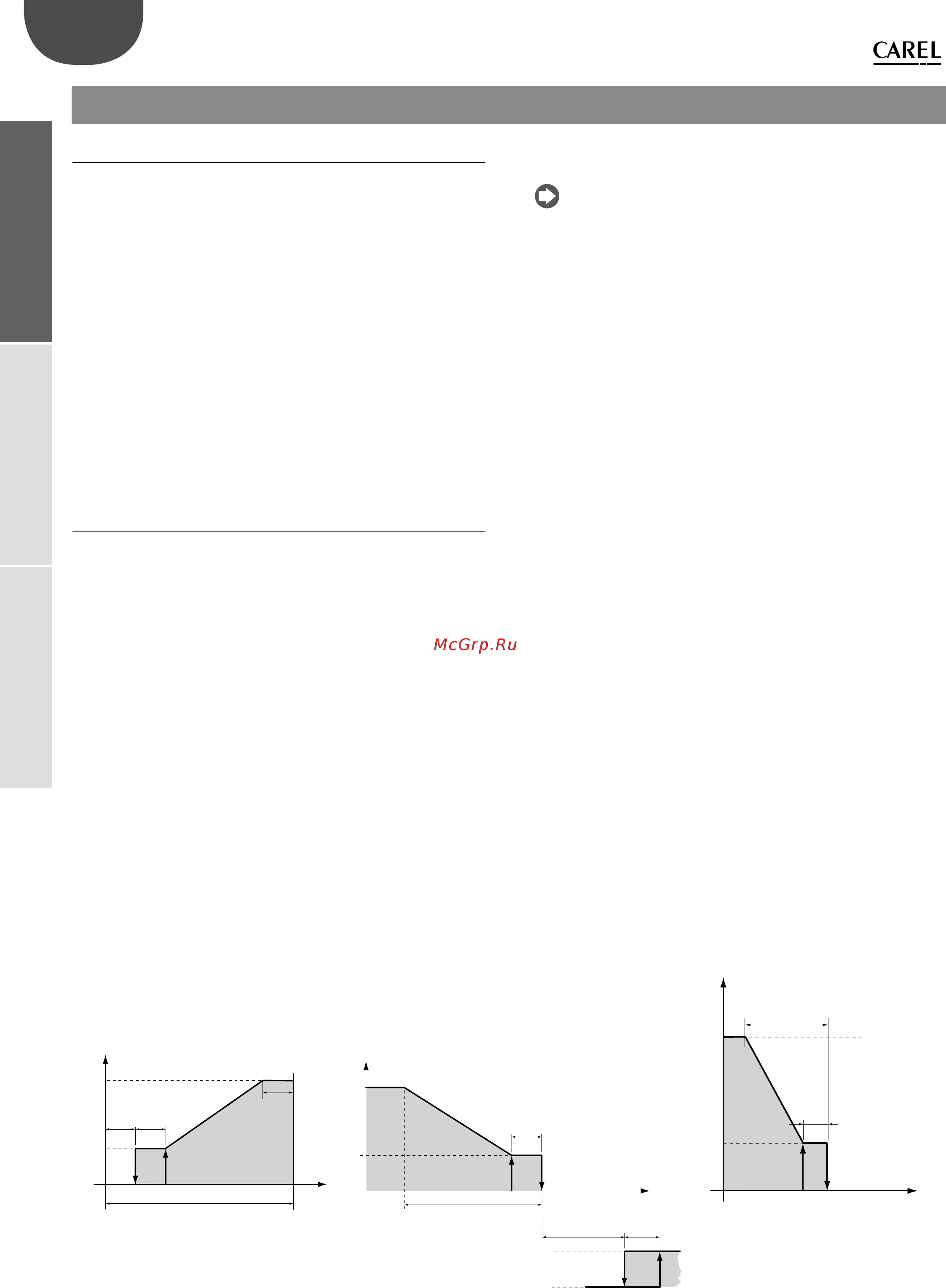

Рис. 14.a Пропорциональное
управление
Рис. 14.b Управление от датчика влажности
Рис. 14.c Управление с датчиком-
ограничителем
0/0''
IZ
IZ
IZ
¥ÆÄÅÄÆ̾ÄöÁÒÃÑ¿º¾¶Å¶½ÄÃ
1
NBY
1
NJO
:
¥Æľ½¸ÄºÇȸÄŶƶ
IZ
%FIVNPGGT
1
1
NJO
%FIVNEJGG
45
Ñƶ·ÄÈÀ¶Å¶Æ¶
0''
¤ÇÉλþ»
ÀÁÔÍ»Ã
ÑÀÁÔÍ»Ã
0/
0/ 0''
S)
¥Æľ½¸ÄºÇȸÄŶƶ
¥ÆÄÅÄÆ̾ÄöÁÒÃÑ¿º¾¶Å¶½ÄÃ
1
NJO
1
NBY
¶È;ÀĹƶþ;ȻÁÒ
S)
¥ÆÄÅÄÆ̾ÄöÁÒÃÑ¿º¾¶Å¶½ÄÃ
©Çȶ¸À¶
¥ÄÆĹŶÆÄÅÆľ½¸Äº¾È»ÁÒÃÄÇȾ
