Cotes CR 1200 [11/29] Электрические характеристики
![Cotes CR 1200 [11/29] Электрические характеристики](/views2/1436918/page11/bgb.png)
9
7. ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

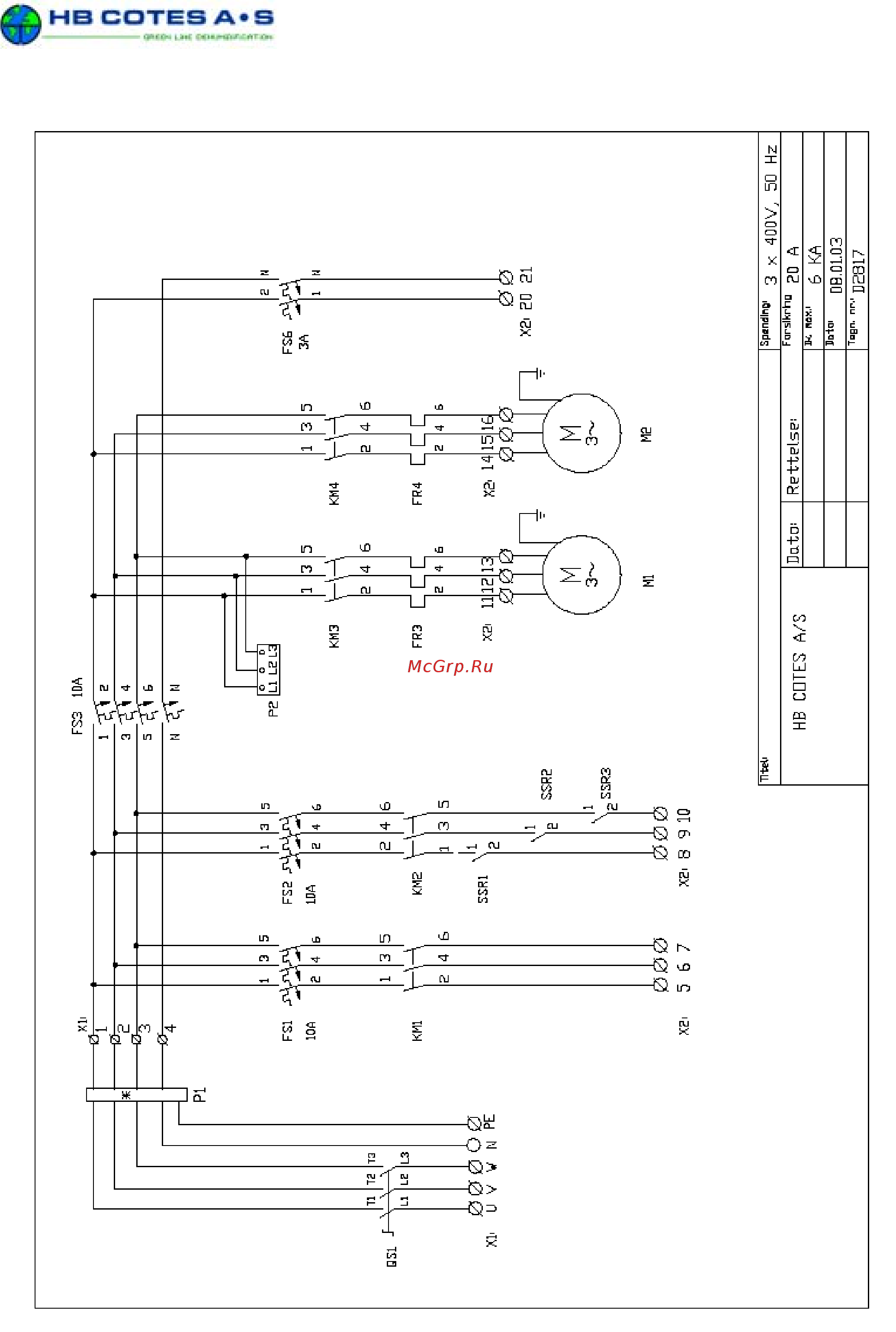

7.1 Электрическая схема, цепь питания
ФИЛЬТР НА ЛИНИИ ПИТАНИЯ
ВНЕШНИЙ ПРЕ
Д
ОХРАНИТЕЛЬ: 20 А
ЭЛЕКТРОНАГРЕВАТЕЛЬНЫЕ
ЭЛЕМЕНТЫ: ГРУППЫ 1 И 2
ВЕНТИЛЯТОР
ОБРАБАТЫВ. ВОЗДУХА
Ц
ЕПЬ УПРАВЛЕНИЯ
ВЕНТИЛЯТОР
РЕГЕНЕР. ВОЗДУХА
ЭЛЕКТРИЧЕСКАЯ СХЕМА,
Ц
ЕПЬ ПИТАНИЯ – CR1200
