13

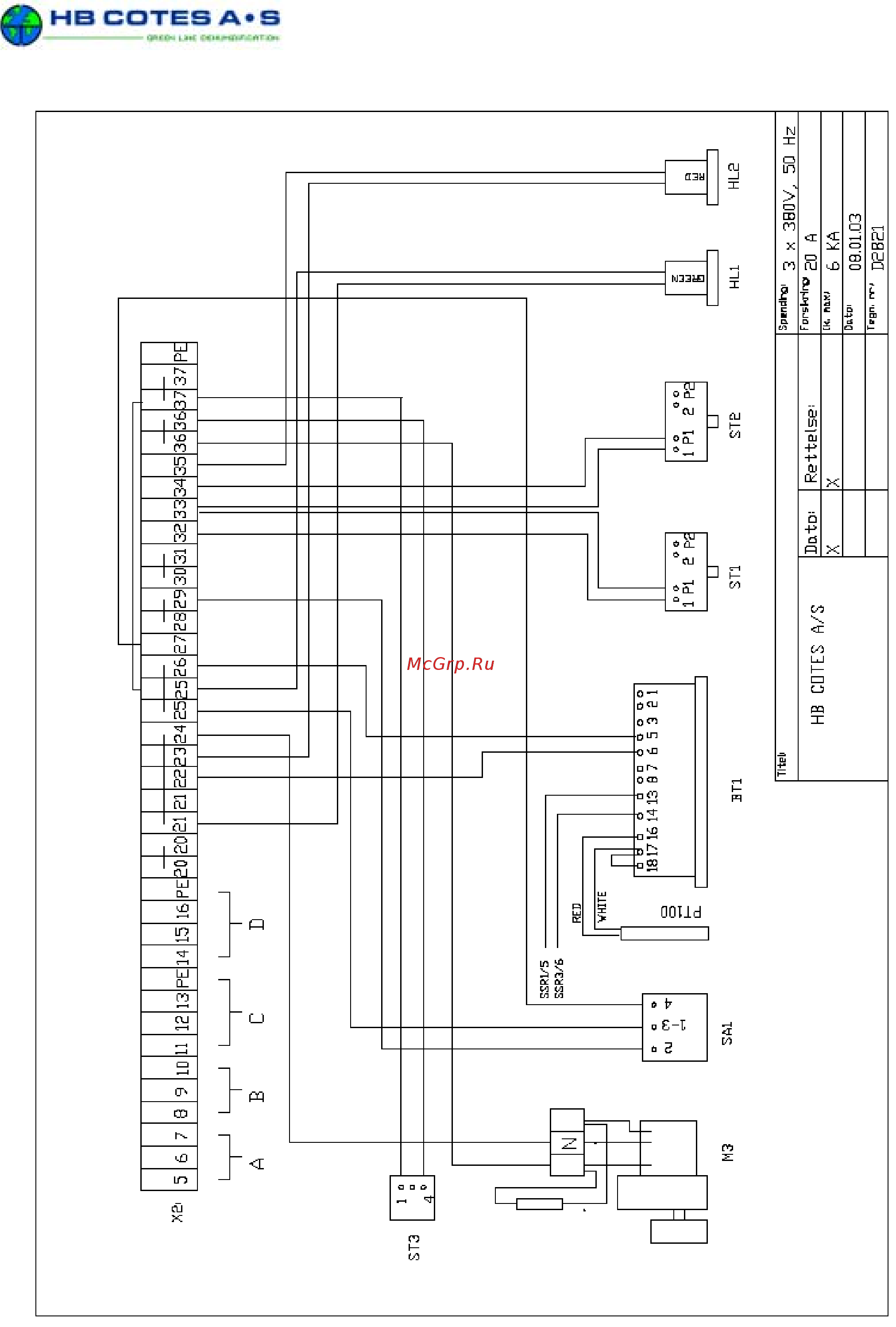

7.5 Схема соединений коробки управления (2)
А : НАГРЕВАТЕЛЬНАЯ ГРУППА 1
В : НАГРЕВАТЕЛЬНАЯ ГРУППА 2
C : ВЕНТИЛЯТОР НА ЛИНИИ ОБРАБАТЫВАЕМОГО ВОЗДУХА
D : ВЕНТИЛЯТОР НА ЛИНИИ РЕГЕНЕРИРУЮЩЕГО ВОЗДУХА
КРАСНЫЙ
БЕЛЫЙ
М3 : ПРИВОД ДВИГАТЕЛЯ
СХЕМА СОЕДИНЕНИЙ КОРОБКИ УПРАВЛЕНИЯ (2), CR1200
