1. ПРИНЦИП РАБОТЫ
Осушитель поглощает влагу из проходящего воздушного потока, поглощенная вода
уносится из осушителя вместе с регенерирующим воздушным потоком.
Адсорбция воды и ее выделение осуществляются в роторе, заполненном
влагопоглощающим силикагелем.
Воздушные потоки осушителя делят ротор на 3 части: сухую часть, охлаждающую часть и
регенерирующую часть.
Через ротор проходят два параллельных воздушных потока:
- Основной воздушный поток (подача влажного воздуха) проходит через сухую часть
ротора и осушенный воздух покидает осушитель.
- Часть регенерирующего воздушного потока проходит через охлаждающую часть
ротора и далее нагревается. Весь регенерирующий поток воздуха затем нагревается
до 130
О
С. Нагретый регенерирующий поток воздуха проходит через регенерирующую
часть ротора и тепловая энергия используется на испарение адсорбционной воды.
Далее водяной пар покидает осушитель вместе с регенерирующим воздухом (см.
рис.1, стр.2).
Принцип двух параллельных воздушных потоков с вращающимся ротором позволяет
получить автоматизированный процесс одновременного поглощения и выделения влаги.
РАСЧЕТ ВЛАГОСЪЕМА R618:
Количество удаляемой осушителем влаги зависит от параметров осушаемого воздуха на
входе.
На стр. 8 представлен график расчета влагосъема, показывающий какое количество
влаги будет удалено из килограмма обрабатываемого воздуха.
Пример: (показан на графике)
- При влажности 60% и температуре воздуха на входе 20
О
С, содержание воды составит 8,7 г/кг
- В соответствии с графиком влажность осушенного воздуха составит Х = 3,2 г/кг
- Влагосъем тогда составит : 8,7-3,2 = 5,5 г/кг
Влагосъем осушителя CR1200 при данных условиях составит:
Номинальный поток сухого воздуха 1200 м
3
/час = (x 1,2) = 1440 кг/ч
Влагосъем воды в час = 1440 x 5,5 = 7920 г/ч
или = 190 кг/(сут)
при электропитании 400 В.
Температура осушенного воздуха выше температуры воздуха на входе. Это обусловлено
выделением теплоты испарения и притоком теплоты от ротора. В примере температура
повысится до 42
О
С.

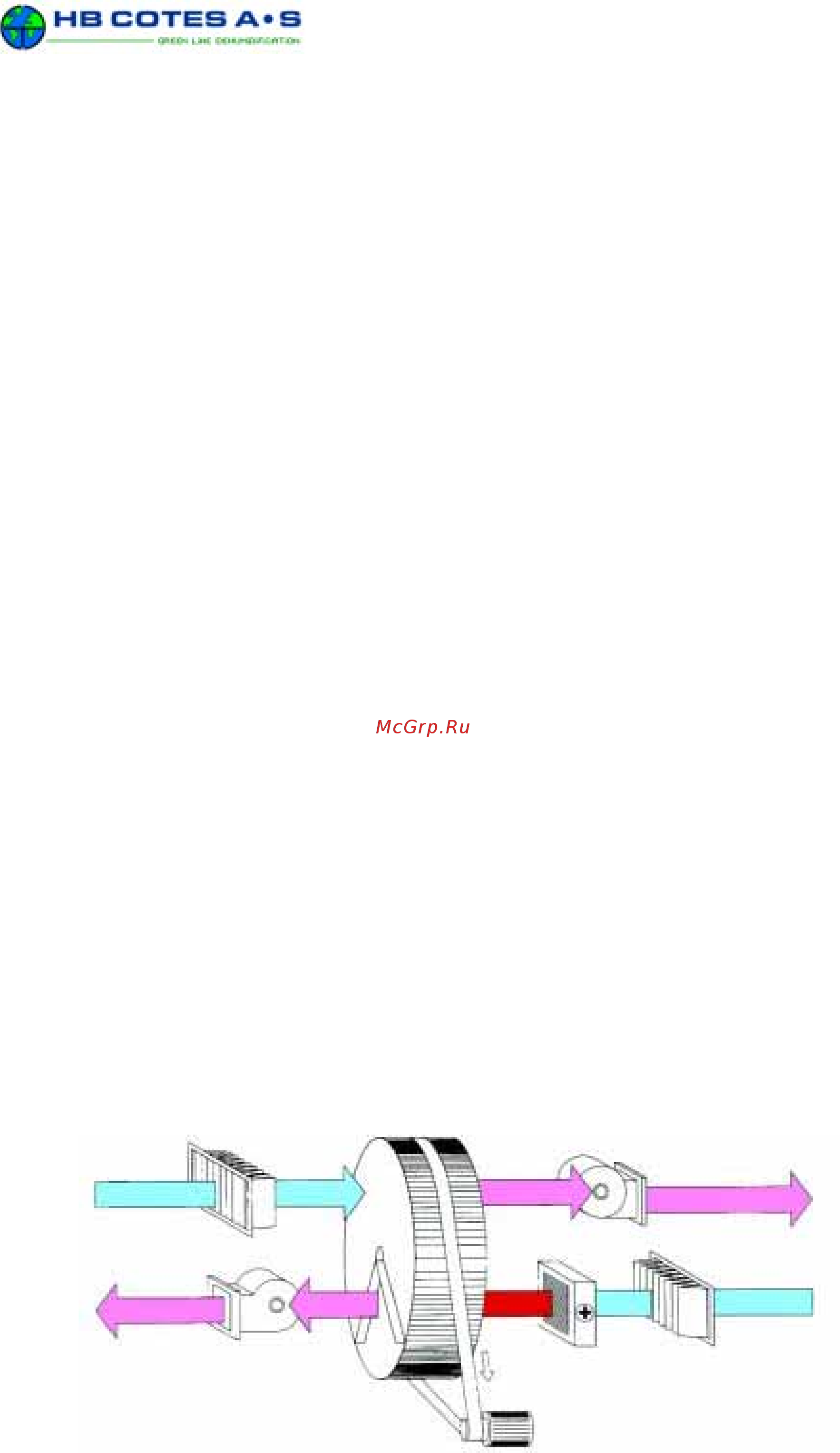

Вход обрабатываемого
воздушного потока “On”
Выход обрабатываемого
воздуха “Off” (сухой воздух)
Вентилятор на линии обрабатываемого
воздушного потока
Ротор
Выход регенерирующего
воздушного потока
“Off”(влажный воздух)
Вентилятор на линии
регенерирующего
воздушного потока
Фильтр
Нагреватель Фильтр
Вход регенерирующего
воздушного потока “On”
Привод
