16

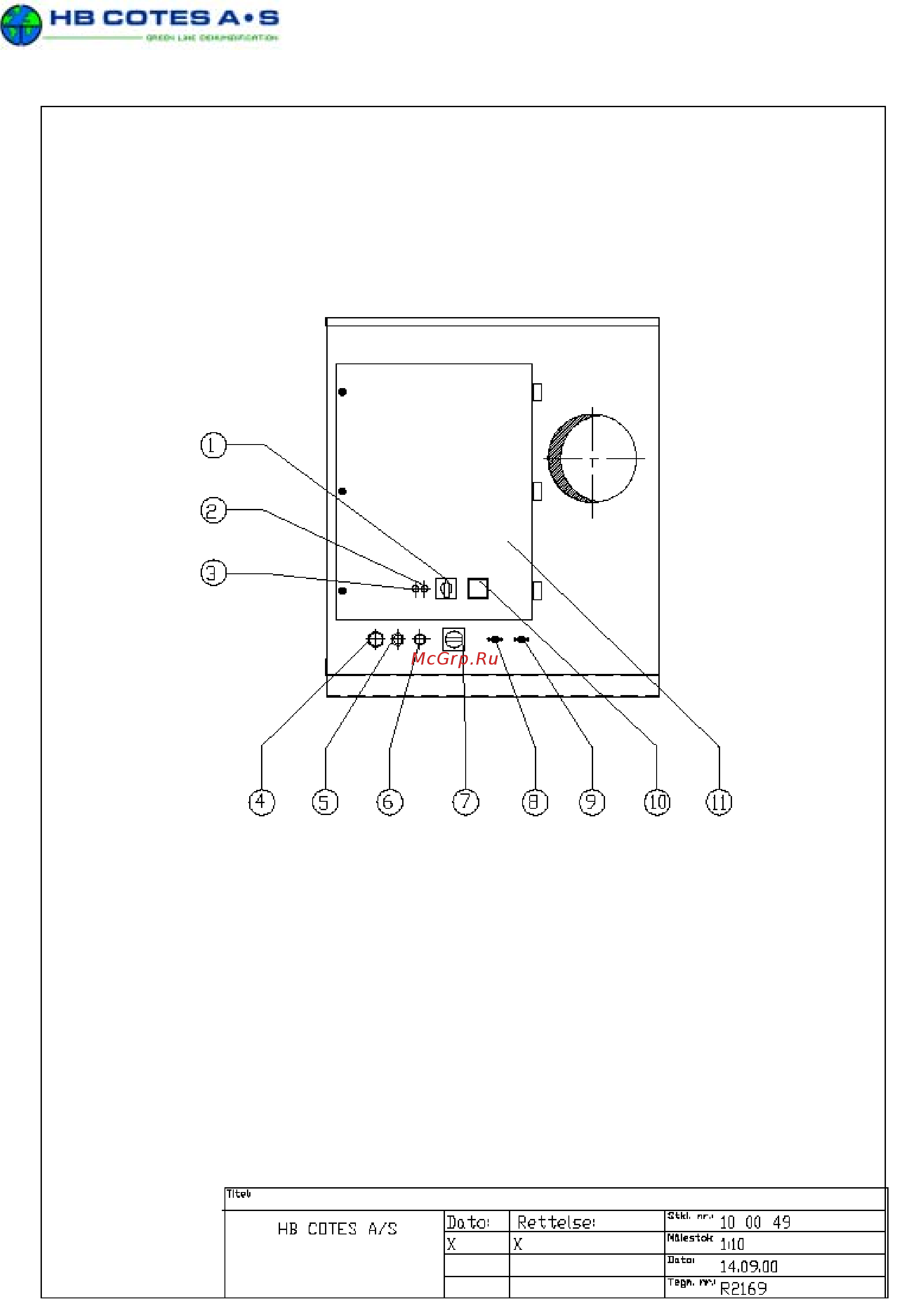

7.8 Компоновка внешних электрических элементов
1 – Переключатель режимов работы “MAN”, “0”, “AUTO”, SA1
2 – Индикатор HL2 (красный): термореле выключено
3 - Индикатор HL1 (зеленый): электропитание осушителя
4 - Кабельный вход PG21 для шнура питания
5 - Кабельный вход PG9 для гидростата
6 – Кабельный вход PG9, свободный
7 - Аварийный выключатель QS1
8 - Кнопка сброса для терморегулятора ST1
9 – Кнопка сброса для терморегулятора ST2
10 – Электронный терморегулятор BT1
11 – Крышка коробки управления
КОМПОНОВКА ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ ЭЛЕМЕНТОВ, CR1200
