 Tenir le raccord avec une clef et serrer l’écrou flare en res-

pectant le couple de serrage indiqué dans le tableau ci-des-

sous.



Use a spanner to hold the union and tighten the Flare nut to

the torque shown in table below.

Diamètre extérieur du tube

Outdoor pipe diameter tube diam.

Couple de serrrage Kg - cm

Tightening torque force Kg - cm

1/4 ″ (6,35 mm) 150 - 200

1/2 ″ (12,70 mm) 500 - 550

5/8” (15,88 mm) 600 - 650

 Isoler le raccord de l’évaporateur avec l’isolant. Fixer

celui-ci avec deux colliers (Fig. 2).



Insulate the evaporator coupling unit with anti condensation

material and fix it with two clips as shown (Fig. 2).

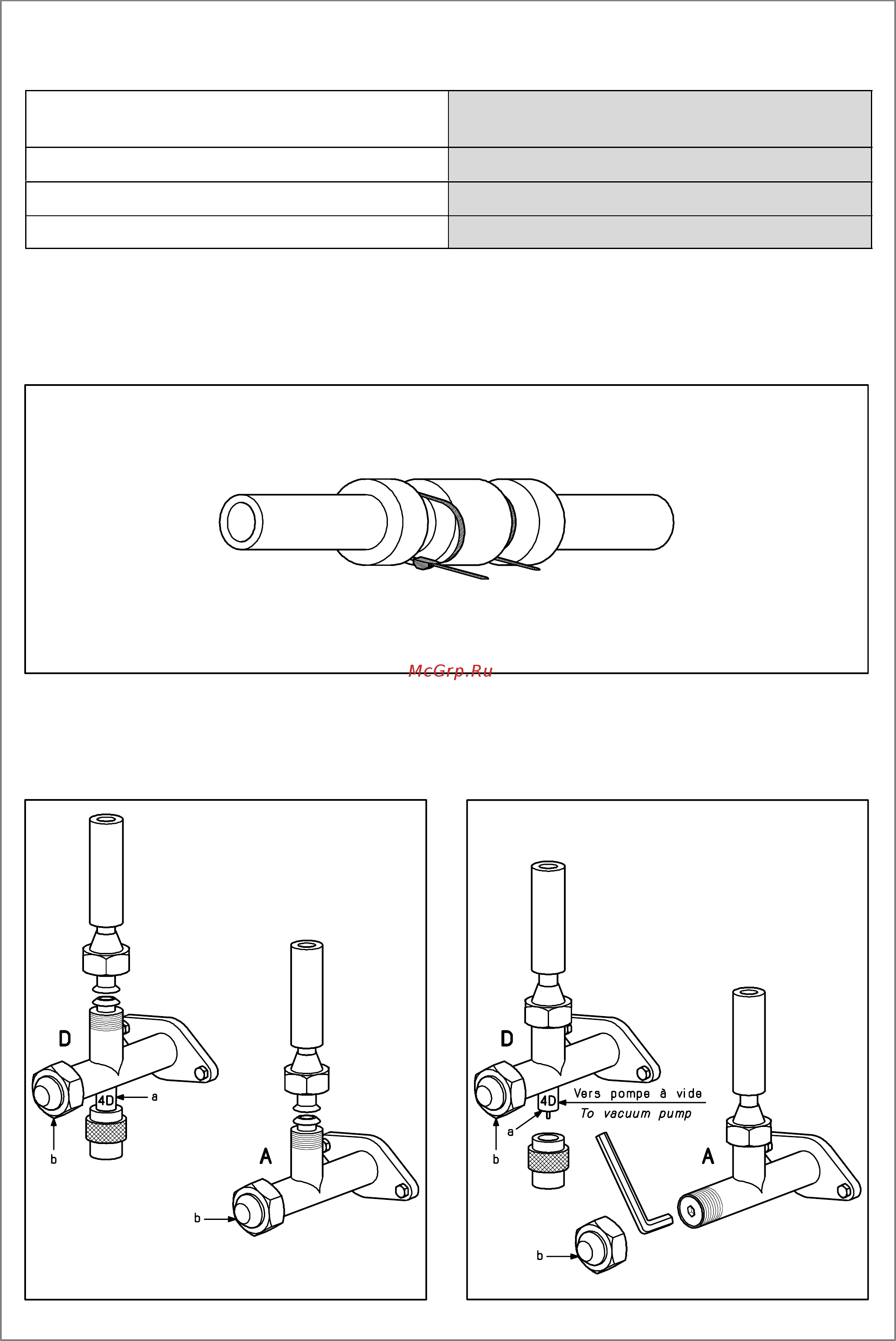

Fig. 2

 Raccordement unité extérieure

 Procéder comme précédemment, pour la préparation des

tubes, lors du raccordement de l’unité extérieure (Fig. 3).

 Connecting the outdoor unit



Connect the outdoor unit using the same procedure

(Fig. 3).

Fig. 3 Fig. 4
