Ciat Splitciat SEO 24 L [15/18] Message d erreur
![Ciat Splitciat SEO 24 L [15/18] Message d erreur](/views2/1437006/page15/bgf.png)
15
f
c
d
a
e
b

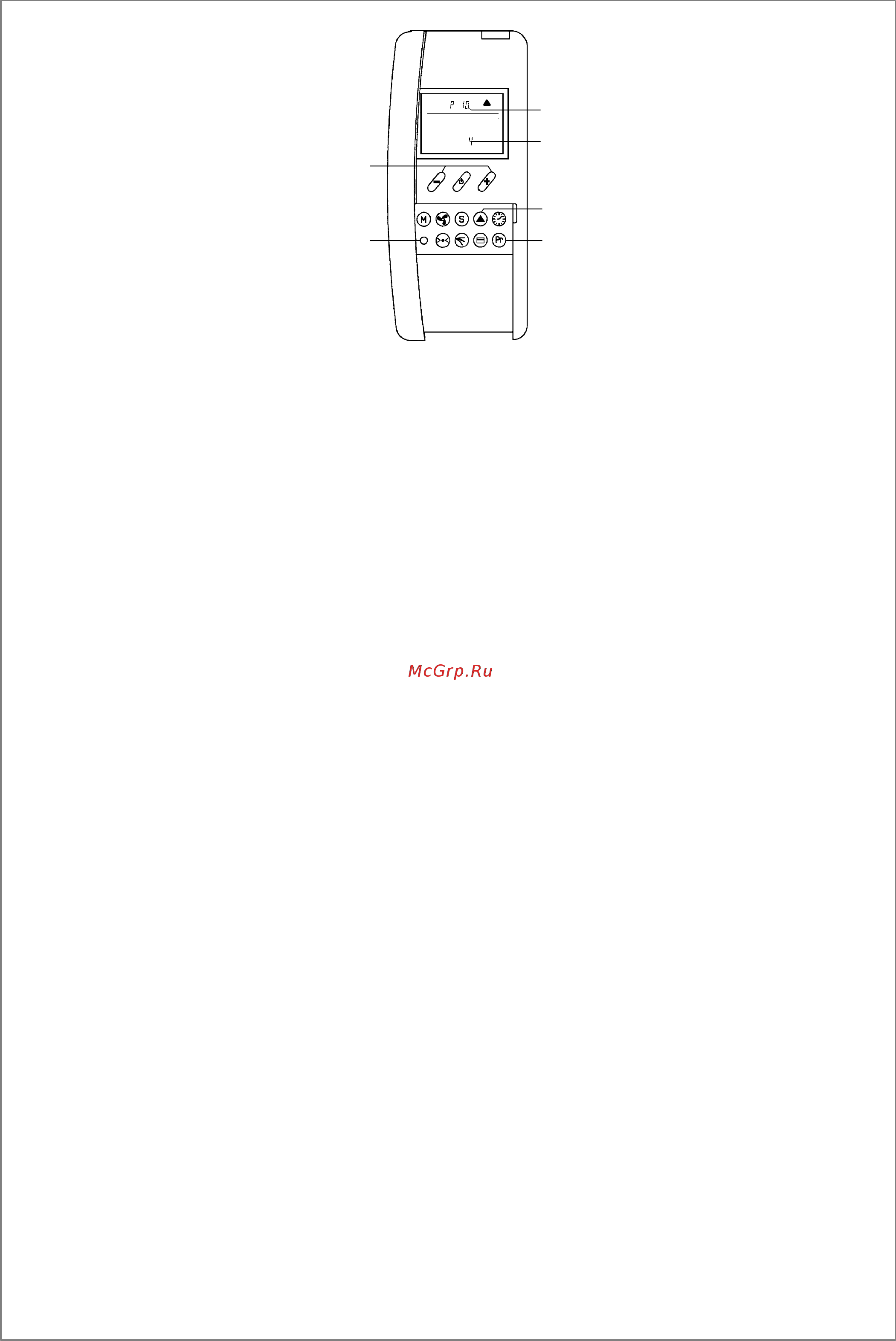

L’accès aux paramètres s’effectuera par la
touche DIAGNOTIC (rep.a).
L’affichage LCD indique alors :
Le numéro du paramètre, ”P” clignote (rep. b)
La valeur du paramètre (rep. c).
Recherche d’un paramètre
Après pression sur la touche diagnostic, le LCD
affiche le premier paramètre et sa valeur.
Par pression sur PLUS et MOINS (rep. d), le
LCD donne accès aux différents paramètres.
Modification d’un paramètre
Une fois le paramètre sélectionné, visua-
liser sur l’écran
Presser la touche PROGRAMMATION (rep. e)
La valeur du paramètre clignote (rep. c)
Modifier cette valeur par pression sur les
touches PLUS ou MOINS (rep. d)
La valeur est modifiée et clignote ainsi que la flèche
d’émission ””
Transmettre cette valeur à l’appareil par pression sur la
touche EMISSION (rep. f)
Access to parameters is obtained by key
DIAGNOSIS (ref. a).
The LCD displays then :
The parameter number (ref. b), ”P” flashes
The parameter value (ref. c).
Searching a parameter
After pressing the diagnosis key, the LCD
displays the first parameter and its value.
By pressing MAXI ou MINI (ref. d), the LCD
gives access to the various parameters.
Modifying a parameter
Once the parameter is selected, visualize
on the screen
Press key PROGRAMMATION (ref. e)
The parameter value flashes
(ref. c)
Modify this value by pressing keys MAXI
or MINI (ref. d)
The value is modified and flashes as well as the emission
arrow ”
”.
Transmit this value to the unit by pressing the EMISSION
key (ref. f).
Fin de modification
Pour sortir de la procédure de modification des paramètres
appuyer une deuxième fois sur EMISSION (rep. f).
L’affichage reprend les données initiales :
Affichage de l’heure, de la température et du mode de fonc-
tionnement.
Message d’erreur
Télécommande à fil
ERREUR 1
Auto test en cours attendre 5 mn
ERREUR 2
Votre appareil est en mode fonctionnement manuel. Veuillez
appuyer sur le bouton situé sur l’unité de traitement d’air afin
de vous servir de la télécommande (position “REMOTE”).
ERREUR 4 + Technicien
Une sonde de l’appareil est défectueuse ou n’est pas connec-
tée correctement :
4.1 Sonde FE (Fréon extérieur - sonde simulation)
4.2 Sonde E (Extérieur - sonde simulation)
4.3 Sonde FI (Fréon intérieur)
4.4 Sonde I (Sonde de reprise)
4.5 Sonde TC (Sonde télécommande)
ERREUR 17 + Technicien
Défaut HP en refroidissement
ERREUR 18 + Technicien
Défaut BP en refroidissement
Télécommande infra-rouge
Les anomalies sont visualisées par les diodes sur le capot de
l’appareil.
La lampe JAUNE clignotante :
signale qu’un programme est activé et qu’une coupure d’ali-
mentation électrique est survenue. Il est alors nécessaire de
réinitialiser l’heure de votre appareil en appuyant sur la tou-
che EMISSION (Télécommande dirigée vers l’appareil).
La lampe VERTE clignotante :
signale la présence d’un défaut frigorifique, haute ou basse
pression sur votre appareil.
Veuillez arrêter celui-ci et faire appel à votre technicien.
End of modification
To exit from the parameters modification procedure, press a
second time on EMISSION (ref. f).
The display resumes the initial data :
Time display, temperature and operating mode.
Message of error
Wire remote control
ERROR 1
Auto test going on – Wait 5 mn
ERROR 2
Unit is in manual operation mode. Press button located on the
air handling unit in order to use the remote control (“ remote ”
position).
ERROR 4 + Technician
A unit sensor is not connected correctly or is faulty :
4.1 Sensor FE (external freon - simulation sensor)
4.2 Sensor E (external freon - simulation sensor)
4.3 Sensor FI (internal freon)
4.4 Sensor I (intake sensor)
4.5 Sensor TC (remote control sensor)
ERROR 17 + Technician
HP fault in cooling mode
ERROR 18 + Technician
LP fault in cooling mode
Infra red remote control
The faults are visualized by diodes located on the unit hood.
The YELLOW light is flashing :
Signals that a program is activated and that there was a cut
in the electrical supply. It is then necessary to re-initialize the
timing on the unit by pressing the emission key (remote
control directed toward the unit).
The GREEN light is flashing :
Signals the presence of a high or low pressure refrigerant fault
on the unit.
Stop the unit and call your technician
