7
Fixation et raccordement de l’unité
intérieure - montage “mural” :
Tous modèles
Fixation and connection of the indoor
unit - “wall type” mounting :
All models

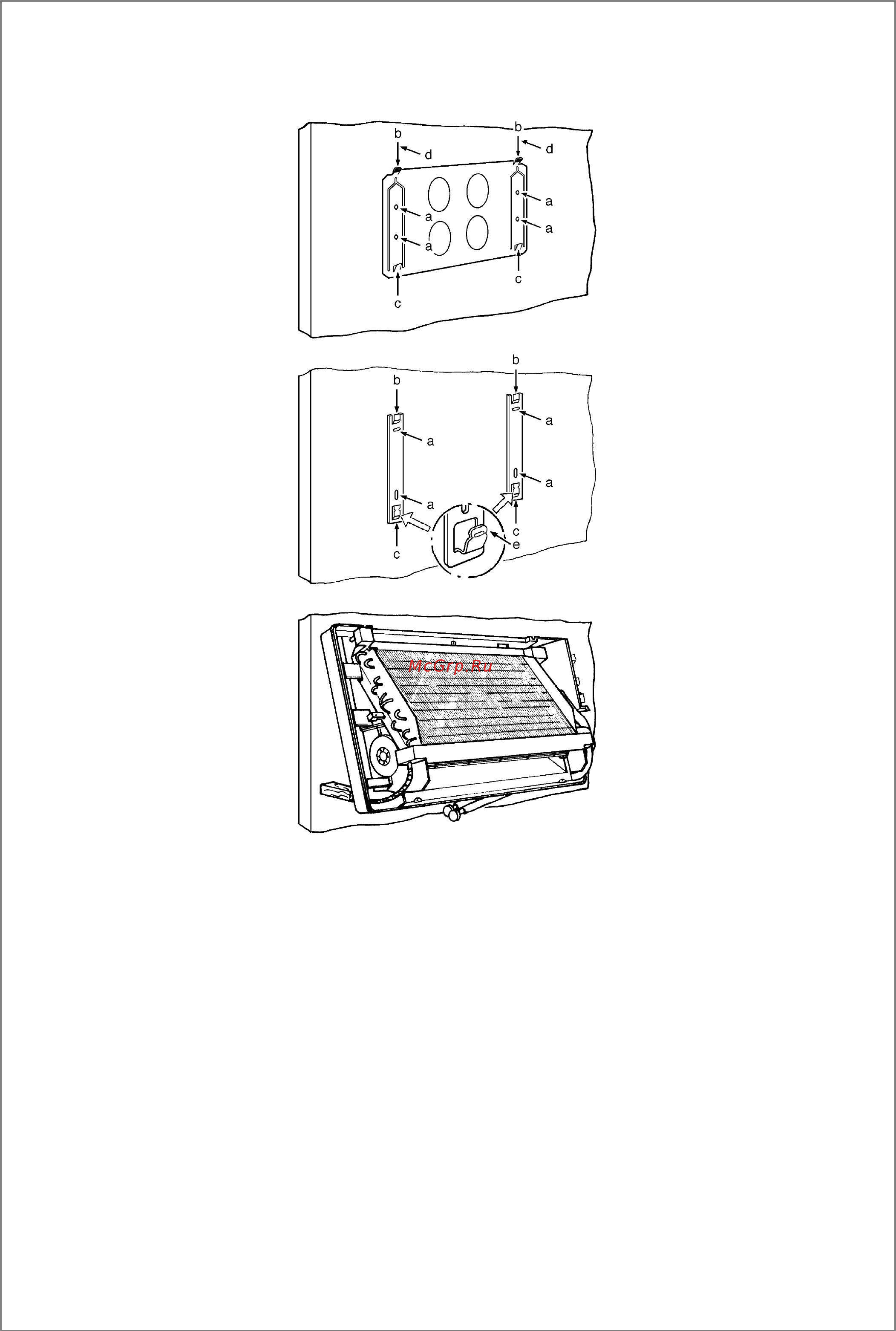

a) Fixer au mur à l’aide de vis et
chevilles (rep. a), la (les) plaque(s)
support fournie(s) avec l’unité inté-
rieure. On veillera particulièrement
à placer celle-ci de niveau, les er-
gots (rep. b et c) ouverts vers le
haut.
Pour les modèles 18 et 24, casser
l’ergot de maintien (rep. c) sur la
partie inférieure des supports.
Un gabarit de positionnement et
perçage est fourni avec l’appareil.
On respectera les cotes minimums
définies page 4.
b) Après avoir enlevé la carrosse-
rie, accrocher l’unité sur les deux
ergots supérieurs (rep. b). Faire pi-
voter le climatiseur sur les ergots
afin que l’unité s’écarte du mur
dans sa partie inférieure. On tien-
dra écarté le climatiseur par rap-
port au mur à l’aide d’une cale.
c) Procéder alors au raccordement
frigorifique (voir page 13) en com-
mençant par le tube de diamètre in-
férieur. Celui-ci sera ensuite rangé
dans l’arrière du climatiseur. Pro-
céder de même pour le deuxième
tube, le passage des tubes liaisons
frigorifiques sera réalisé suivant
l’un des trois modes définis à la
page 13.
d) Effectuer les liaisons électriques
voir page 16.
a) Fix to the wall, using screws and
pegs (ref. a) the support plate(s)
provided with the indoor unit. Make
sure to position this (these) plate(s)
levelled, pins (ref. b and c) open
upwards.
For models 18 and 24, break the
holding pin (ref. c) located on the
lower part of the support brackets.
A drilling and positioning gauge is
supplied with the unit.
Respect the minimum dimensions
mentioned page 4.
b) After removing the casing, hook
the unit on the two upper pins (ref.
b). Let the air conditioner rotate on
the pins, so as the unit withdraws
from the wall at the lower part. The
AHU will be kept away from the wall
with a wedge.
c) Proceed then with the refrigerant
connection (see page 13), starting
with the smaller diameter tube ; this
tube will then be stored at the rear
of the air conditioner. Do the same
with the second tube. The passage
of the refrigerant connection tubes
will be made following one of the 3
methods described page 13.
d) Do the electrical connections,
see page 16.
18L
24L
10L
12L
e) Décrocher l’appareil et le repositionner sur les quatre er-
gots (rep. b et c) de la plaque support.
f) Procéder au raccordement des condensats (consignes de
raccordements page 17).
g) Vérifier le bon fonctionnement de l’appareil avant de remet-
tre la carrosserie.
e) Unhook the unit and re.position it on the four pins (ref. b
and c) of the support plate.
f) Proceed to the condensates connection (connection
recommendations page 17).
g) Check the satisfactory operation of the unit before re-posi-
tioning the casing.
