22
P22 Indépendance / dépendance des unités
(APPAREIL MULTISPLIT uniquement)
Permet à toutes les unités d’un multisplit de les faire
fonctionner de façon dépendante suivant les informations
transmises par la télécommande au maître.
Pour cela, positionner le paramètre P22 à la valeur 1 sur le
maître.
Tous les appareils ont le même mode de fonctionnement,
même consigne et régulation sur la température ambiante du
maître (si P23 = 0)
Une seule télécommande est nécessaire.
P23 Sonde TC / reprise
Dans le cas de télécommande à fil (régulation sur
l’ambiance), il est nécessaire de donner au paramètre P23 la
valeur O. Il est possible en ajoutant une sonde à la reprise de
l’appareil d’effectuer une régulation sur l’air repris. Dans ce
cas, il est nécessaire de donner au paramètre P23 la valeur 1.
1 = sonde de reprise
0 = sonde de la télécommande
P24 Control FI, FE
P24 = 3 AFFICHAGE DES TEMPERATURES FI ET FE
(télécommande à fil)
Cet affichage disparaît après impulsion sur une des
touches de la télécommande.
P99 Type d’appareil
Paramètre spécifique à chaque type d’unité, réglé en usine.
Pour les appareils type SEV / ISEV, cette valeur doit
impérativement rester à P99 = 0.
P22 Interdependence / dependence of units
(MULTISPLIT UNIT only)
Permits to control the operation of all the MULTISPLIT units
according to the information sent by the remote control to the
master.
For that, position the parameter P22 on value 1 on the master.
All the units have the same operation mode, same setting and
control on the master room temperature (if P23 = 0).
Only one remote control is required.
P23 Remote control / intake sensor
In the case of a wire remote control (regulation on the room
temperature), Value 0 must be given to parameter P23. It is
possible, by adding a sensor at the unit intake, to make a
regulation on the air intake. In this case, value 1 must be given
to parameter P23.
1 = Intake sensor
0 = Remote control sensor
P24 Control FI, FE
P24 3 F1 AND FE (wire remote control)
TEMPERATURE DISPLAY.
This display disappears after pressing one of the
remote control keys.wire remote control
P99 Type of unit
Parameter specific to each type of unit, set in factory. For SEV
/ ISEV type units, this value must remain at P99=0

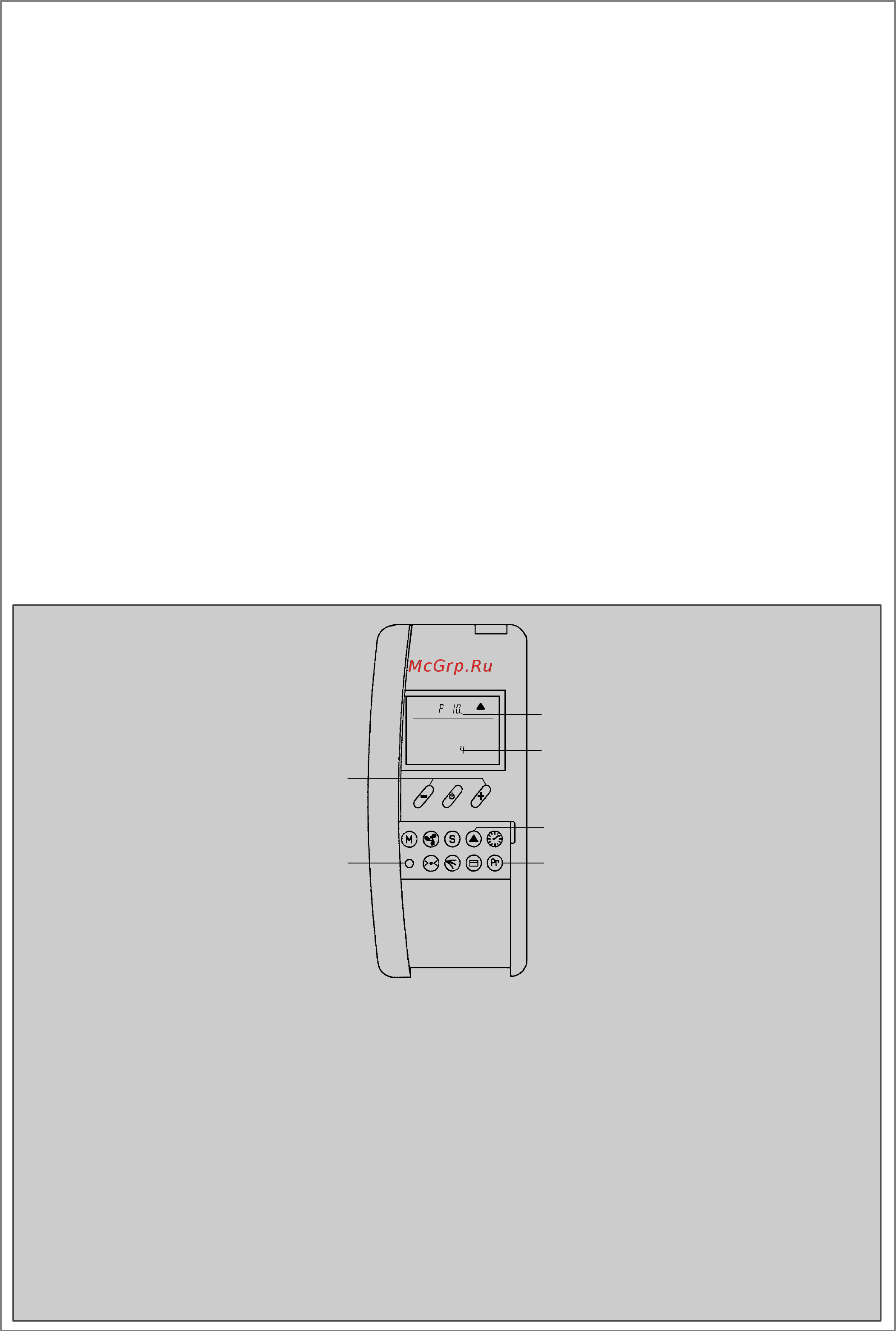

f
c
d
a
e
b
Recherche d’un paramètre
L’accès aux paramètres s’effectuera par la
touche DIAGNOTIC (rep.a).
L’affichage LCD indique alors :
Le numéro du paramètre, ”P” clignote
(rep. b)
La valeur du paramètre (rep. c).
Après pression sur la touche diagnostic, le
LCD affiche le premier paramètre et sa valeur.
Par pression sur PLUS et MOINS (rep. d),
le LCD donne accès aux différents
paramètres.
Modification d’un paramètre
Une fois le paramètre sélectionné, visua-
liser sur l’écran
Presser la touche PROGRAMMATION
(rep. e)
La valeur du paramètre clignote (rep. c)
Modifier cette valeur par pression sur les touches PLUS ou
MOINS (rep. d)
La valeur est modifiée et clignote ainsi que la flèche
d’émission ””
Transmettre cette valeur à l’appareil par pression sur la
touche EMISSION (rep. f)
Searching a parameter
Access to parameters is obtained by key
DIAGNOSIS (ref. a).
The LCD displays then :
The parameter number (ref. b), ”P” flashes
The parameter value (ref. c).
After pressing the diagnosis key, the LCD
displays the first parameter and its value.
By pressing MAXI ou MINI (ref. d), the
LCD gives access to the various
parameters.
Modifying a parameter
Once the parameter is selected, visualize
on the screen
Press key PROGRAMMATION (ref. e)
The parameter value flashes
(ref. c)
Modify this value by pressing keys MAXI or MINI (ref. d)
The value is modified and flashes as well as the emission
arrow ”
”.
Transmit this value to the unit by pressing the EMISSION
key (ref. f).
Fin de modification
Pour sortir de la procédure de modification des paramètres
appuyer une deuxième fois sur EMISSION (rep. f).
L’affichage reprend les données initiales :
Affichage de l’heure, de la température et du mode de
fonctionnement.
End of modification
To exit from the parameters modification procedure, press a
second time on EMISSION (ref. f).
The display resumes the initial data :
Time display, temperature and operating mode.
