9

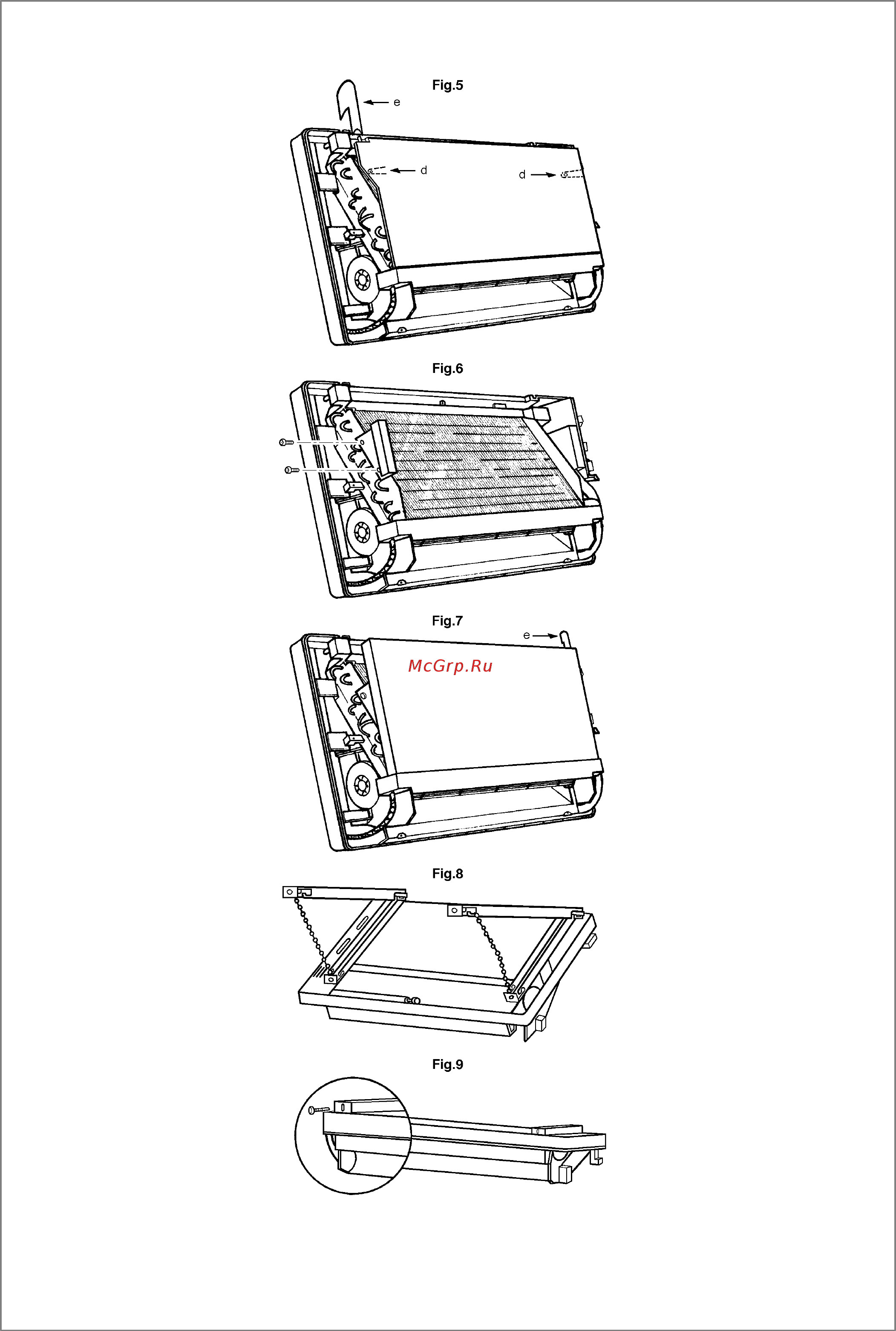

d) Montage (fig. 5) du bac de
condensats
Modèles 10L et 12L :
– Enfiler la partie inférieure entre la
batterie et le bac.
– Fixer les languettes aux
montants de la batterie (rep. d).
Modèles 18L et 24L :
– Fixer les équerres sur les flancs
de la batterie (fig. 6).
– Fixer le bac des condensats sur
les cornières (fig. 7).
e) Accrocher (fig. 8) l’appareil aux
deux supports du plafond. Mainte-
nir l’appareil écarté du plafond à
l’aide des chainettes.
f) Procéder alors au raccordement
frigorifique (voir page 13) en com-
mençant par le tube de diamètre in-
férieur. Celui-ci sera ensuite rangé
dans l’arrière du climatiseur. Pro-
céder de même pour le deuxième
tube, le passage des tubes liaisons
frigorifiques sera réalisé suivant
l’un des trois modes définis à la
(page 13).
g) Effectuer les liaisons électriques
(voir page 14).
h) Procéder au raccordement des
condensats (consignes de raccor-
dement page 16). Fixer le cache
d’évacuation des condensats sur
l’arrière du bac (fig. 5 ou 7 - rep. e).
i) Une fois les raccordements effec-
tués, enlever les chainettes et fixer
les supports (fig. 8) avec les vis
spéciales fournies dans le kit. Ces
vis coulissent dans des trous
oblongs qui permettent de parfaire
le réglage d’inclinaison de l’appa-
reil.
j) Vérifier, le bon écoulement des
eaux de condensation, le bon fonc-
tionnement de l’appareil avant de
remettre la carrosserie.
d) Mounting (fig. 5) of the
condensates drain pan
Models 10L and 12L :
– Insert the lower part between the
coil and the pan.
– Fix the strips to the coil uprights
(ref. d).
Models 18L and 24L :
– Fix the angle bars on the sides of
the coil (fig. 6);
– Fix the condensates drain pan on
the angle bars (fig. 7).
e) Hang (fig. 8) the unit on the two
ceiling brackets. Keep the unit
apart from the ceiling by using the
safety chains.
f) Proceed then with the refrigerant
connection (see page 13), starting
with the smaller diameter tube ; this
tube will then be stored at the rear
of the air conditioner. Do the same
with the second tube. The passage
of the refrigerant connection tubes
will be made following one of the 3
methods described (page 13).
g) Do the electrical connections,
(see page 14).
h) Proceed to the condensates
connection (connecting recom-
mendations page 16). Fit the con-
densate drainage cover cap on the
rear of the drain pan (fig. 5 or 7 -
ref. e).
i) Once the connections are made,
withdraw the safety chains and fix
the supports (fig. 8) with the special
screws provided in the kit. These
screws slide in oblong holes and
permit to perfect the tilting adjust-
ment of the unit.
j) Check the correct flow of con-
densing waters, and the satisfac-
tory operation of the unit before re-
positioning the casing.
