Sony BDV-E870 [12/96] Задняя панель
![Sony BDV-E870 [12/96] Задняя панель](/views2/1043905/page12/bgc.png)
12
RU
A Порт (USB) (стр. 36)
B Разъем LAN (100) (стр. 27)
C Гнезда COMPONENT VIDEO OUT
(стр. 23)
D Гнездо VIDEO OUT (стр. 23)
E Гнездо HDMI OUT (стр. 23)
F Разъем EZW-T100 (стр. 48)
G Гнезда AUDIO (AUDIO IN L/R) (стр. 25)
H Гнездо A.CAL MIC (стр. 28, 57)
I Гнездо ANTENNA (FM COAXIAL 75Ω)
(стр. 26)
J Гнездо TV (DIGITAL IN OPTICAL)
(стр. 24)
K Гнездо SAT/CABLE (DIGITAL IN
COAXIAL) (стр. 25)
L Гнезда SPEAKERS (стр. 22)
* ОСТОРОЖНО
Выкручивайте винты только перед
установкой EZW-T100.

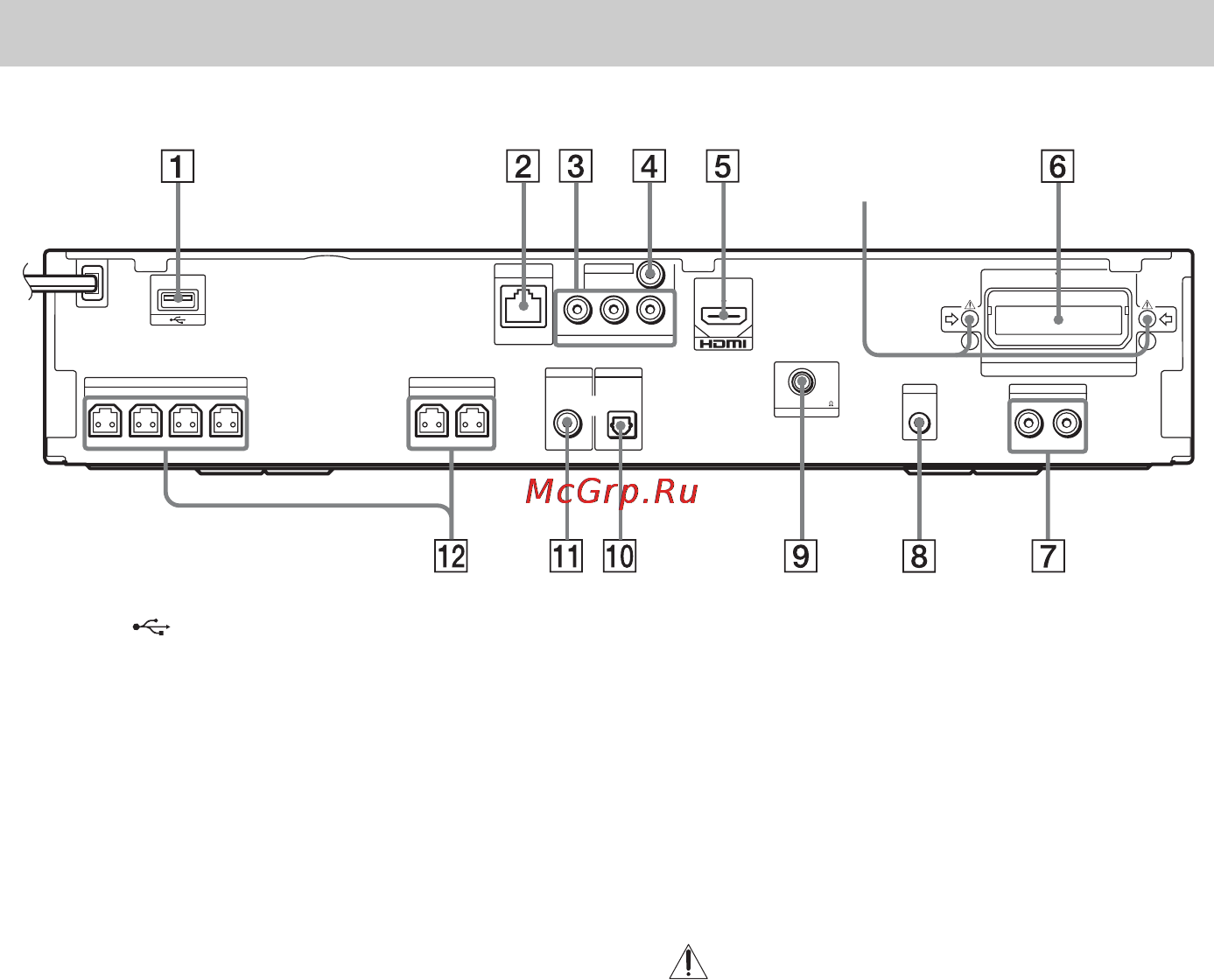

Задняя панель
FRONT R
SPEAKERS
FRONT L
SUBWOOFER CENTER
SPEAKERS
SUR R SUR L
LAN(100)
COMPONENT VIDEO OUT
VIDEO OUT
Y
P
B
/ C
B
P
R
/ C
R
AUDI O
AUDIO INRL
A. CAL MIC
ECM-AC2
DIGITAL IN
COAXIAL
SAT/CABLE
DIGITAL IN
TV
OPTICAL
OUT
ARC
EZW-T100
COAXIAL
ANTENNA
FM
75
Винты*
