JVC DLA-N5W [22/92] Подключение к разъему lan
![JVC DLA-N5W [22/92] Подключение к разъему lan](/views2/1439133/page22/bg16.png)

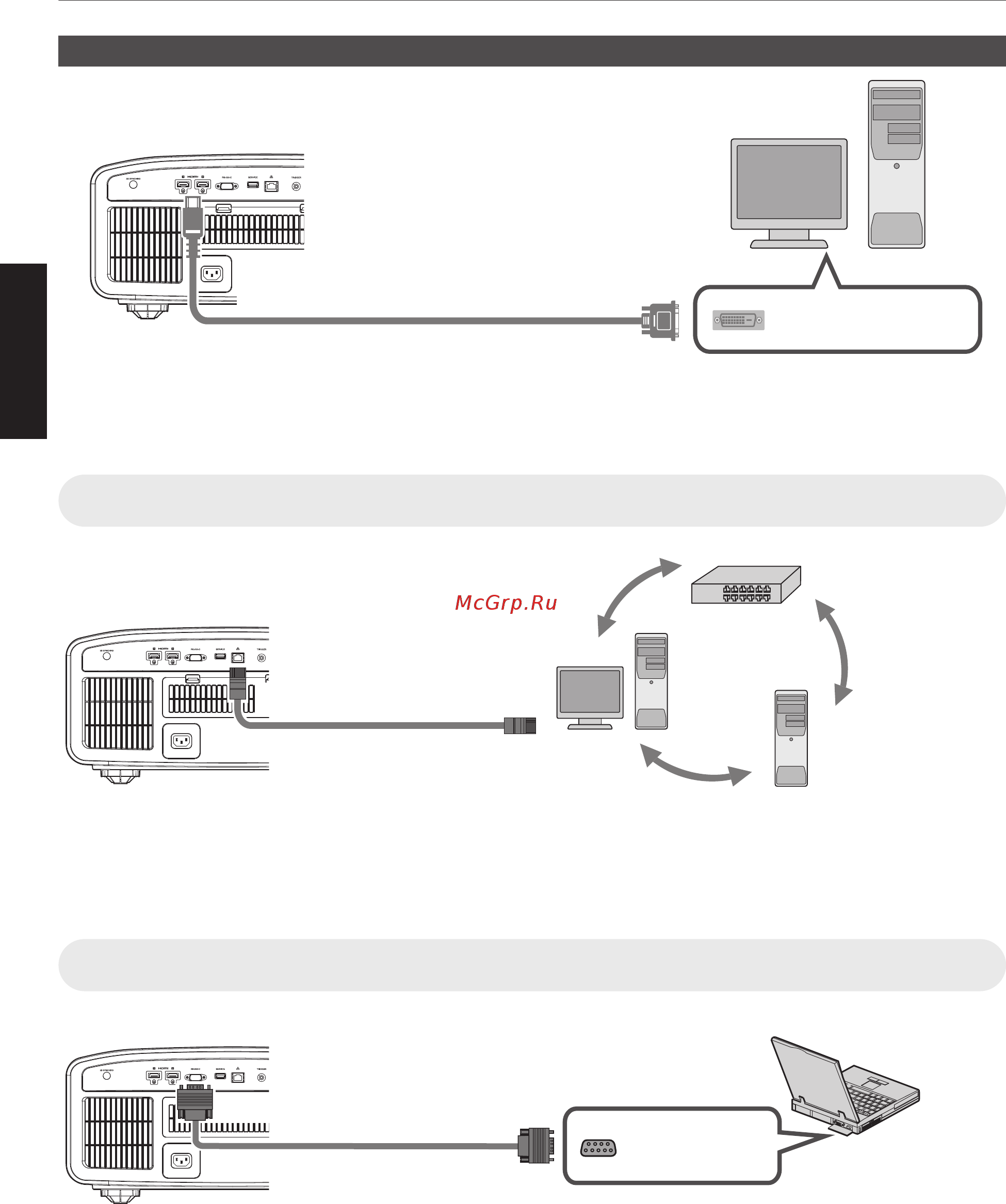

Подключение через переходной кабель HDMI-DVI
Переходной кабель HDMI-DVI (приобретается отдельно)
К входному разъему [HDMI 1] или
[HDMI 2]
Проектор
Выходной разъем DVI
Настольный ПК и пр.
0
В случае помех отодвиньте настольный ПК от проектора.
0
Если видео не отображается, попытайтесь уменьшить длину кабеля или уменьшить разрешение
оборудования, передающего видеосигнал.
Подключение к разъему LAN
Настольный ПК и пр.
Сервер
Концентратор
Сеть
Соединительный кабель
(приобретается отдельно)
Проектор
К разъему [LAN]
0
Сеть используется для управления этим устройством. Она не используется для отправки или приема
видеосигнала.
0
Обратитесь к администратору сети за информацией о сетевом соединении.
0
Установите „
ECO Mode“ в „Выкл.“, если соединение LAN осуществляется в режиме ожидания. (СТР. 64)
0
За дополнительной информацией об управлении обратитесь к
„Внешнее управление“СТР. 76.
Подключение к разъему RS-232C
Разъем RS-232C
Переносной
компьютер и пр.
Соединительный кабель RS-232C
(приобретается отдельно)
К разъему [RS-232C]
Проектор
0
Установите „
ECO Mode“ в „Выкл.“, если соединение RS-232C осуществляется в режиме ожидания.
(СТР. 64)
0
За дополнительной информацией об управлении обратитесь к
„Внешнее управление“СТР. 76.
22
Установка
