Dell P2016 210-AFOQ [15/52] Назначение контактов
![Dell P2016 210-AFOQ [15/52] Назначение контактов](/views2/1287781/page15/bgf.png)
О мониторе | 15

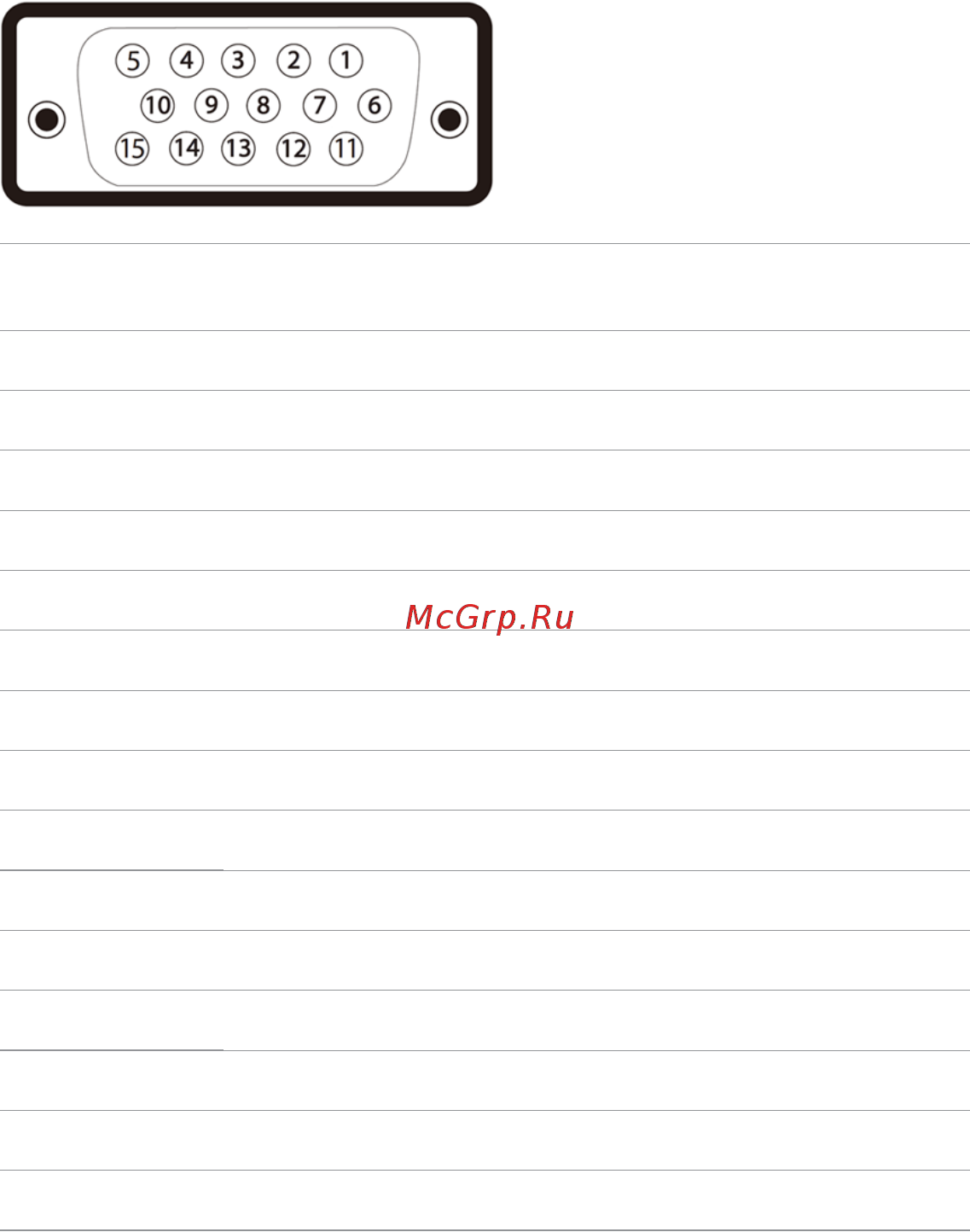

Назначение контактов
Порт VGA
Номер
контакта
15 контактный разъем подключенного
сигнального кабеля
1 Видео – красный
2 Видео – зеленый
3 Видео – синий
4 GND (земля)
5 Самотестирование
6 GND-R
7 GND-G
8 GND-B
9 Компьютер 5 В/3,3 В
10 GND-sync
11 GND (земля)
12 Данные DDC
13 H-sync
14 V-sync
15 Синхронизация DDC
