16 | О мониторе

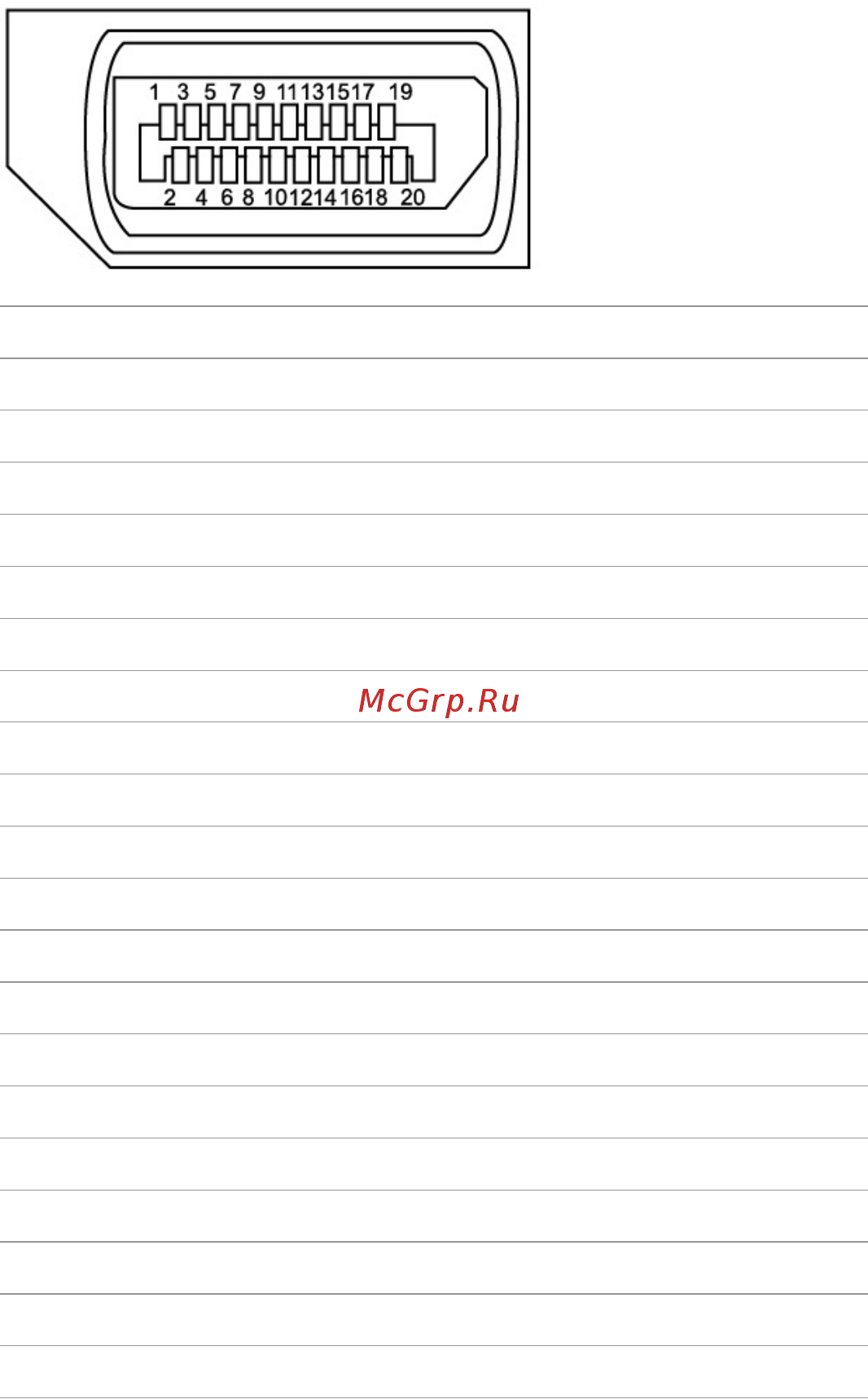

Порт DisplayPort
Pin number 20-pin side of theconnected signal cable
1
Линия 3 (n) основного канала
2
GND
3
Линия 3 (p) основного канала
4
Линия 2 (n) основного канала
5
GND
6
Линия 2 (p) основного канала
7
Линия 1 (n) основного канала
8
GND
9
Линия 1 (p) основного канала
10
Линия 0 (n) основного канала
11
GND
12
Линия 0 (p) основного канала
13
CONFIG1
14
CONFIG2
15
AUX CH (p)
16
GND
17
AUX CH (n)
18
Обнаружение активного соединения
19
Bозвратная
20
DP PWR
