Kromax Projector-100 Grey Titan [119/132] Сборка

Русский

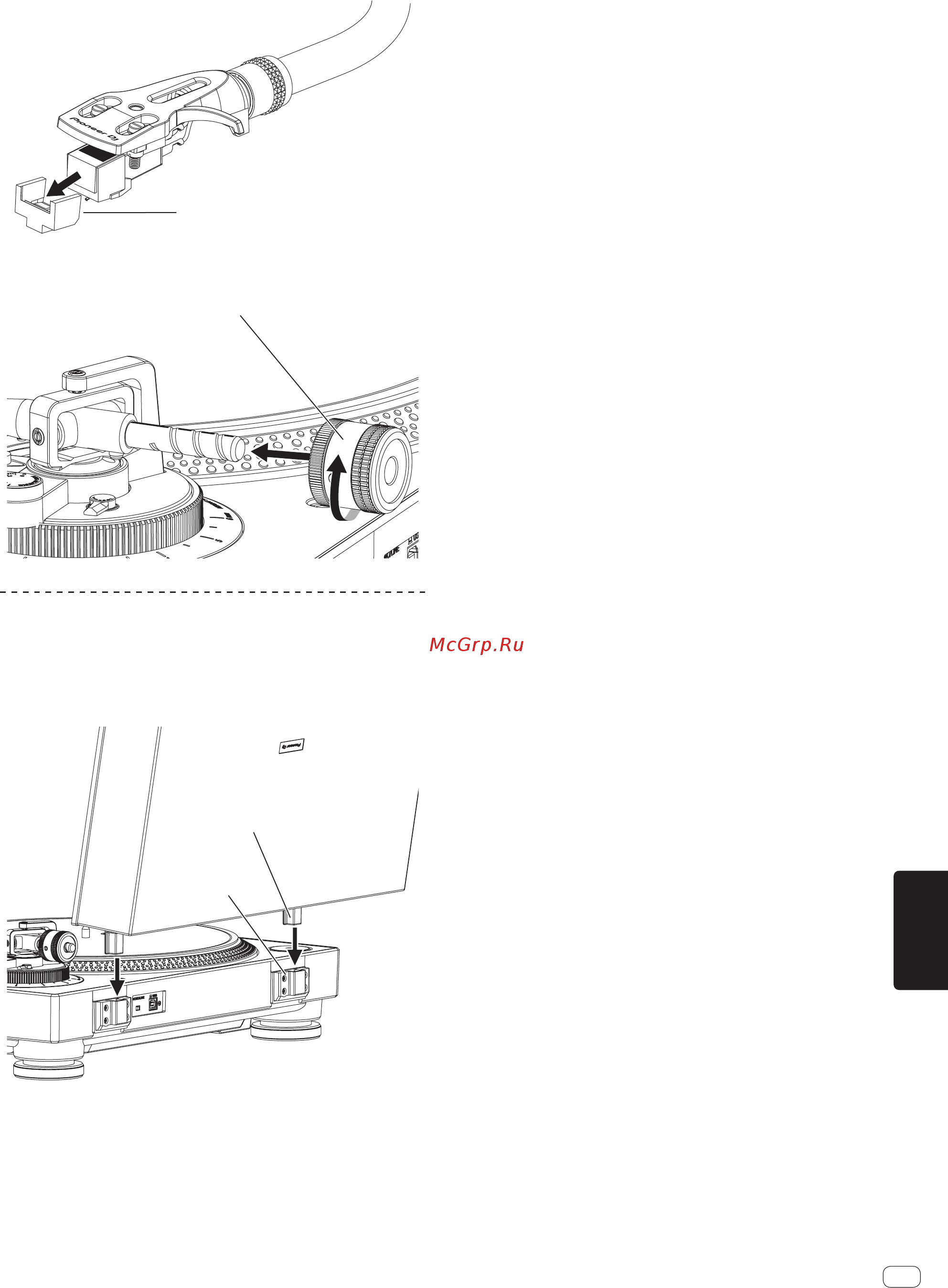

! Передиспользованиемснимитекрышкустилуса,некасаясь

кончикастилуса.

Крышка стилуса

3 Установите противовес.

Установитепротивовесназаднюючастьтрубкитонарма.

Противовес

Прикрепите пылезащитную крышку.

Вставьте шарниры пылезащитной крышки в

держатели на задней панели этого устройства.

Приснятиипылезащитнойкрышкипотянитешарнирывверх

наружу,чтобыкрышкаоказаласьоткрытой.

Шарнир

Держатель

Сборка

1 Установите поворотный столик и подложку.

Установитеповоротныйстоликнацентральныйшпиндельиполо-

житенанегоподложку.

! Будьтеосторожны,неподвергайтеопорныйдискнаосновном

блокеудараминероняйтеего.

Опорный диск

Центральный шпиндель

Слип-мат

2 Установите держатель картриджа.

Вставьтедержателькартриджасустановленнымкартриджемв

тонарм.Затемзатянитестопорнуюгайку,поддерживаядержатель

вгоризонтальномположении.

Контргайка

①

②
