ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

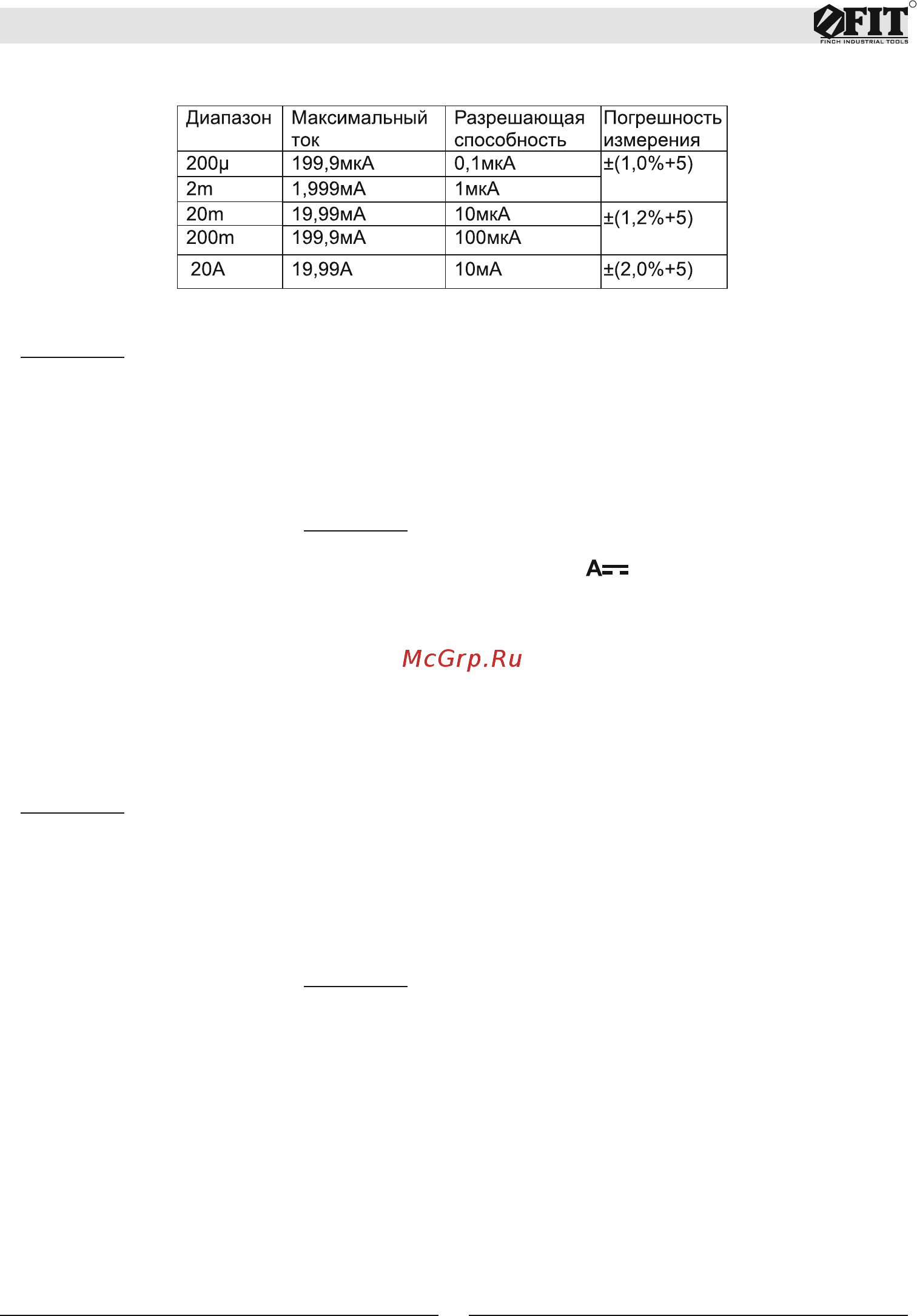

Постоянный ток. Таблица 3

Измерение постоянного тока от 200мА до 20А

Внимание!

· Если на дисплее индицируется только единица в старшем разряде, то это означает, что величина

измеряемого тока превышает 19,99А.

· При токах от 2 до 20А время измерения не должно превышать 10 сек. с последующим перерывом

в работе мультиметра не менее 15 минут.

· В режиме измерения постоянного тока падение напряжения на мультиметре не превышает

200мВ.

1. Подключите наконечник черного провода к разъему 5 (см. рис.1) мультиметра, а наконечник

красного провода к разъему 7. Внимание! Запрещено измерение постоянного тока при таком

подключении, если его величина может превышать 20А.

2. Установите переключатель 1 в положение “20А” группы . В таблице 3 представлены

максимальный отображаемый ток, разрешающая способность (минимально возможное изменение

тока, отображаемое на дисплее) и погрешность измерения для каждого положения переключателя в

режиме измерения постоянного тока.

3. Отключите цепь, которую будете измерять, от источника электропитания и разорвите ее.

4. Подсоедините щупы проводов мультиметра к точкам разрыва (другими словами, последова-

тельно с нагрузкой, в которой измеряется ток) с учетом требований техники безопасности.

5. Подключите источник электропитания и произведите измерение. Если левее старшего разряда

индицируется знак «минус», то это означает, что ток течет от точки, к которой подключен черный щуп, к

точке, к которой подключен красный щуп.

Измерение переменного тока до 200мА

Внимание!

· Если на дисплее индицируется только единица в старшем разряде, то это означает, что величина

измеряемого тока превышает максимальное значение для выбранного диапазона.

· Прибор отображает действующее значение синусоидального переменного тока в диапазоне

частот 40-400Гц.

· В режиме измерения переменного тока падение напряжения на мультиметре не превышает

200мВ.

6. Подключите наконечник черного провода к разъему 5 (см. рис.1) мультиметра, а наконечник

красного провода к разъему 6. Внимание! Запрещено измерение постоянного тока при таком

подключении, если его величина может превышать 200мА.

7. Установите переключатель 1 в одно из положений, выделенное в группу A~. Внутри группы возле

каждого положения переключателя нанесена цифра, указывающая на максимальное значение

переменного тока, которое может быть измерено прибором в данном положении переключателя. В

таблице 4 представлены максимальный отображаемый ток, разрешающая способность (минимально

возможное изменение тока, отображаемое на дисплее) и погрешность измерения для каждого

положения переключателя в режиме измерения переменного тока.

8. Отключите цепь, которую будете измерять, от источника электропитания и разорвите ее.

9. Подсоедините щупы проводов мультиметра к точкам разрыва (другими словами, последова-

тельно с нагрузкой, в которой измеряется ток) с учетом требований техники безопасности.

10. Подключите источник электропитания и произведите измерение.
