Fit 80625 [7/12] Инструкция по эксплуатации

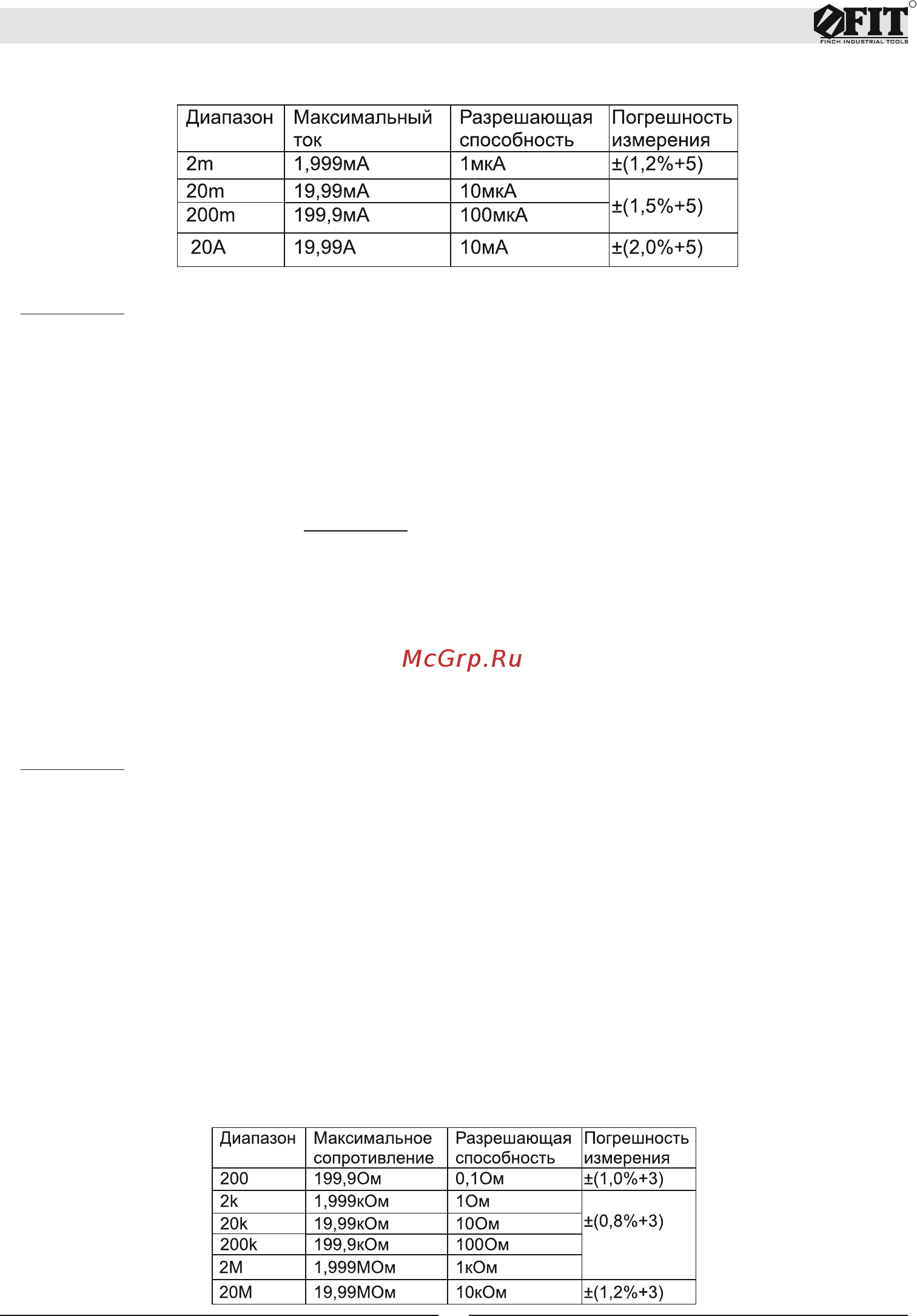

Переменный ток. Таблица 4

Измерение переменного тока от 200мА до 20А

Внимание!

· Если на дисплее индицируется только единица в старшем разряде, то это означает, что величина

измеряемого тока превышает 19,99А.

· При токах от 2 до 20А время измерения не должно превышать 10 сек., с последующим перерывом

в работе мультиметра не менее 15 минут.

· Прибор отображает действующее значение синусоидального переменного тока в диапазоне

частот 40-400Гц.

· В режиме измерения переменного тока падение напряжения на мультиметре не превышает

200мВ.

1. Подключите наконечник черного провода к разъему 5 (см. рис.1) мультиметра, а наконечник

красного провода к разъему 7. Внимание! Запрещено измерение постоянного тока при таком

подключении, если его величина может превышать 20А.

2. Установите переключатель 1 в положение “20А” группы A~. В таблице 4 представлены

максимальный отображаемый ток, разрешающая способность (минимально возможное изменение

тока, отображаемое на дисплее) и погрешность измерения для каждого положения переключателя в

режиме измерения переменного тока.

3. Отключите цепь, которую будете измерять, от источника электропитания и разорвите ее.

4. Подсоедините щупы проводов мультиметра к точкам разрыва (другими словами, последова-

тельно с нагрузкой, в которой измеряется ток) с учетом требований техники безопасности.

5. Подключите источник электропитания и произведите измерение.

Измерение сопротивления цепи постоянному току

Внимание!

· Запрещено измерение сопротивления цепи изделия, подключенного к источнику электропита-

ния.

· Напряжение, прикладываемое мультиметром в режиме измерения сопротивления, не

превышает 3В в положениях “200”, “2k” и не превышает 0,7В в остальных положениях.

· Разъем 4 (см. рис.1) имеет положительный потенциал относительно разъема 5.

· Если на дисплее индицируется только единица в старшем разряде, то это означает, что величина

сопротивления измеряемой цепи превышает максимальное значение для выбранного диапазона.

1. Подключите наконечник черного провода к разъему 5 мультиметра, а наконечник красного

провода к разъему 4.

2. Установите переключатель 1 в одно из положений, выделенное в группу Ω. Внутри группы возле

каждого положения переключателя нанесена цифра, указывающая на максимальное сопротивление,

которое может быть измерено прибором в данном положении переключателя. В таблице 5

представлены максимальное отображаемое сопротивление, разрешающая способность (минималь-

но возможное изменение сопротивления, отображаемое на дисплее) и погрешность измерения для

каждого положения переключателя в режиме измерения сопротивления цепи постоянному току.

Сопротивление. Таблица 5
