Montáž viz strana 32
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Rozteč připojení: 150 ±12 mm
Přípoje G 1/2: studená vpravo - teplá vlevo
Vlastní jištění proti zpětnému nasátí.
Česky
Zkušební značka (viz strana 36)
Servisní díly (viz strana 37)
Rozmìry (viz strana 34)
Nepoužívat silikon s obsahem kyseliny
octové!
Ovládání (viz strana 31)
Páková baterie s omezením horké vody,
seřízení viz. str. 39. Ve spojení s průtokovými
ohřívači není uzávěr teplé vody nutný.

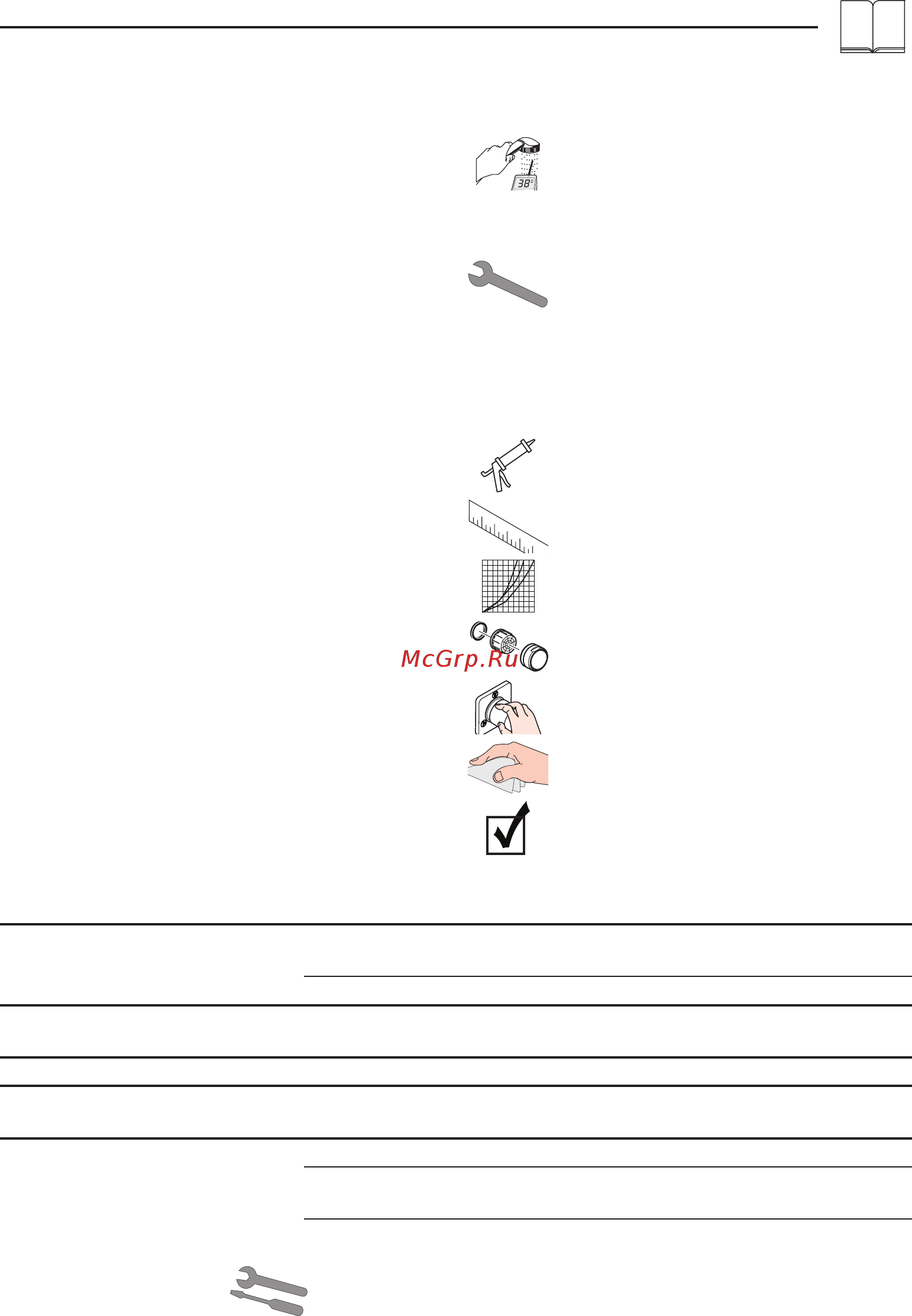

Popis symbolů
Diagram průtoku
(viz strana 36)
Čištění (viz přiložená brožura)
Údržba (viz strana 40)
U zpětných ventilů se musí podle DIN EN
1717 v souladu s národními nebo regio-
nálními předpisy testovat jejich funkčnost
(alespoň jednou ročně).
Porucha Příčina Odstranění
Málo vody - Sítko v těsnění u sprchy zanesené - Vyčistit sítko v těsnění mezi sprchou
a hadicí
- zpětný ventil je zablokován - Vyměnit zpětný ventil
Armatura jde ztěžka - Kartuše je vadná, zanesená vod-
ním kamenem
- Kartuši vyměnit
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
nízká teplota teplé vody - Špatně nastavená zarážka pro tep-
lou vodu
- Seřídit zarážku pro teplou vodu
Průtokový ohřívač nezapíná - Není odstraněn kroužek ze sprchy - Odstranit kroužek ze sprchy
- Sítko na zachycování nečistot je
zanesené
- Vyčistit případně vyměnit sítko
- zpětný ventil je zablokován - Vyměnit zpětný ventil
11
