Montage zie blz. 32
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de kouden warm water-
aansluitingen dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Aansluitmaten: 150 ±12 mm
Aansluitingen G 1/2: koud rechts - warm links
Beveiligd tegen terugstromen
Nederlands
Keurmerk (zie blz. 36)
Service onderdelen (zie blz. 37)
Maten (zie blz. 34)
Gebruik geen zuurhoudende silicone!
Bediening (zie blz. 31)
Eéngreepsmengkranen met warmwaterbe-
grenzing, instelling zie blz. 39. In kombina-
tie met geisers is een warmwaterbegrenzing
niet noodzakelijk.

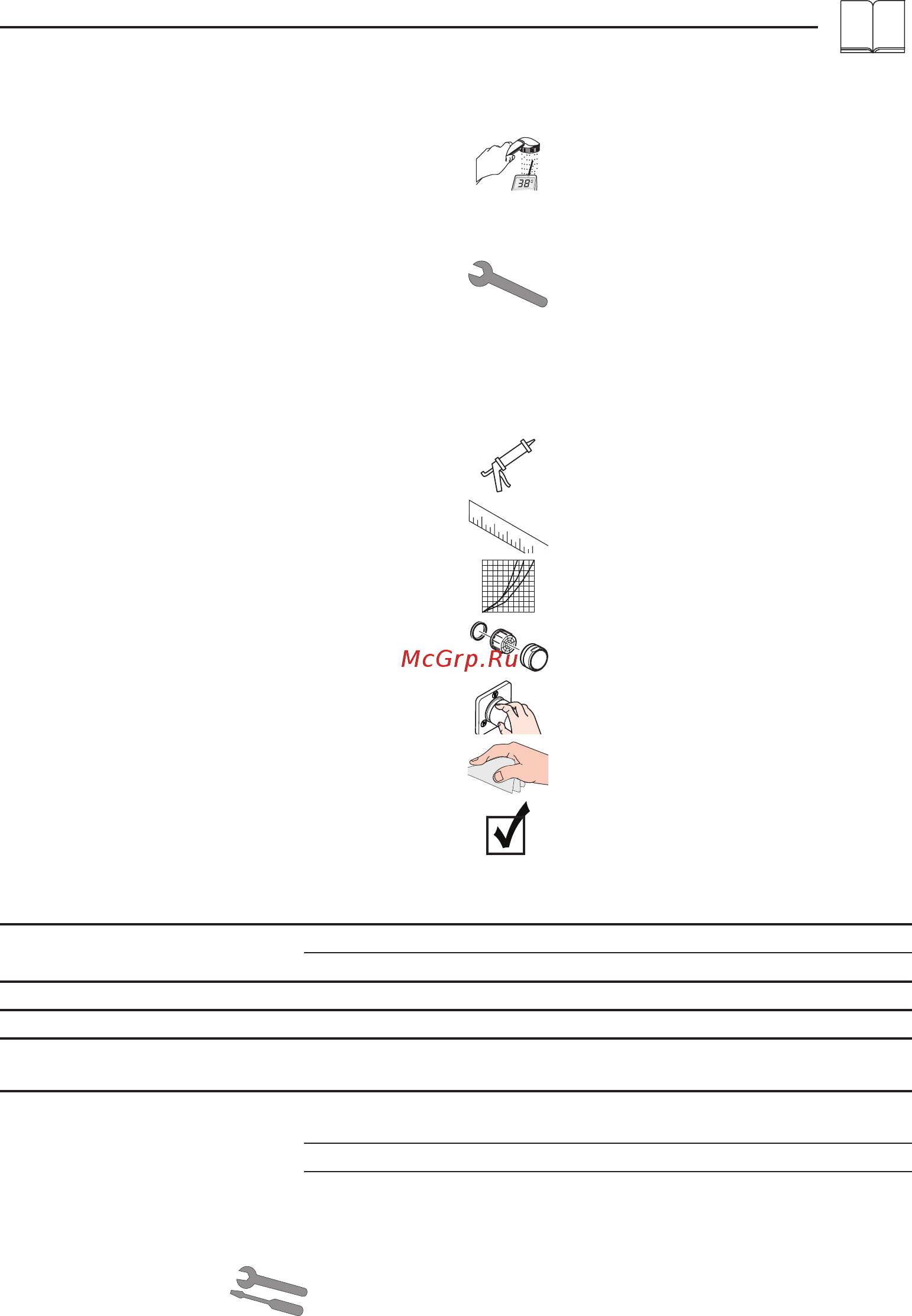

Symboolbeschrijving
Doorstroomdiagram
(zie blz. 36)
Reinigen (zie bijgevoegde bro-
chure)
Onderhoud (zie blz. 40)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar).
Storing Oorzaak Oplossing
Weinig water - Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
- Terugslagklep zit vast - Terugslagklep uitwisselen
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Temperatuur van warm water te laag - Heetwaterbegrenzer verkeerd inge-
steld
- Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in - Begrenzer van handdouche niet
verwijderd
- Begrenzer uit handdouche verwij-
deren
- Vuilzeef vverstopt - Vuilvangzeef reinigen / uitwisselen
- Terugslagklep zit vast - Terugslagklep uitwisselen
7
