Montage voir page 32
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydrauli-
que ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Dimension d´arrivée: 150 ±12 mm
Raccordement G 1/2: froide à droite - chaude à gauche
Avec dispositif anti-retour
Français
Classification acoustique et
débit (voir page 36)
Pièces détachées (voir pages 37)
Dimensions (voir page 34)
Ne pas utiliser de silicone contenant de
l’acide acétique!
Instructions de service
(voir page 31)
Mitigeur avec limitation de la température:
consulter la page 39 pour le réglage. Une
limitation de la température n’est pas néces-
saire quand le mitigeur est alimenté par un
chauffe-eau instantané.

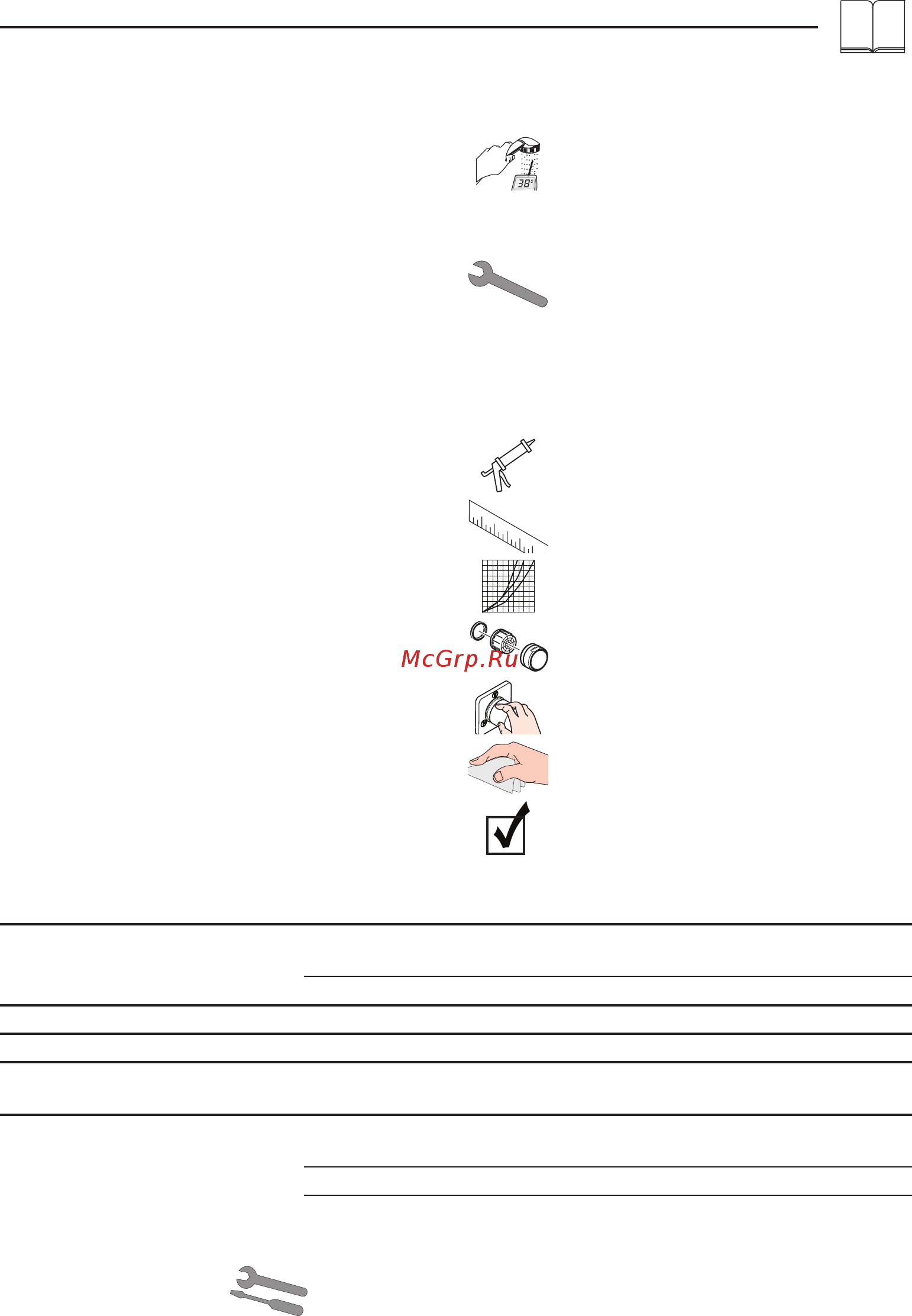

Description du symbole
Diagramme du débit
(voir page 36)
Nettoyage (voir la brochure ci-
jointe)
Entretien (voir page 40)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme EN
1717 ou conformément aux dispositions na-
tionales ou régionales quant à leur fonction
(au moins une fois par an).
Dysfonctionnement Origine Solution
Pas assez d´eau - Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la dou-
chette et le flexible
- Clapet anti-retour bloque - Changez le clapet antiretour
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer le cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer le cartouche
Température d'eau chaude trop
basse, pas d´eau froide
- Limiteur de température mal posi-
tionné
- Positionner le limiteur de tempéra-
ture
La chauffe-eau instantané ne s'al-
lume pas
- Réducteur de débit non démonté - Démonter le réducteur de débit de
la douchette
- Filtres encrassés - Nettoyez / changez les filtres
- Clapet anti-retour bloque - Changez le clapet antiretour
3
