12
9. ВЫБОР МЕСТА ДЛЯ УСТАНОВКИ
ВНУТРЕННИЙ БЛОК
• Рядом не должно быть отопления и других источ-
ников тепла.
• Рядом не должно быть никаких препятствий для
установки.
• В месте установки должна сохраняться хорошая
циркуляция воздуха.
• Необходимо принять меры, чтобы уменьшить
шумы.
• Не устанавливайте рядом с дверным проемом.
• Убедитесь, что есть достаточное расстояние меж-
ду устройством и потолком, стенами, мебелью И
Т.Д.
• Устанавливать на высоте 2х метров от пола.
НАРУЖНЫЙ БЛОК
• В случае установки навеса с целью защиты блока
от дождей и солнечных лучей обратите внимание,
чтобы навес не препятствовал работе конденса-
тора.
• Не держите животных и не выращивайте растения
вблизи места установки, горячий и холодный воз-
дух будут влиять на них.

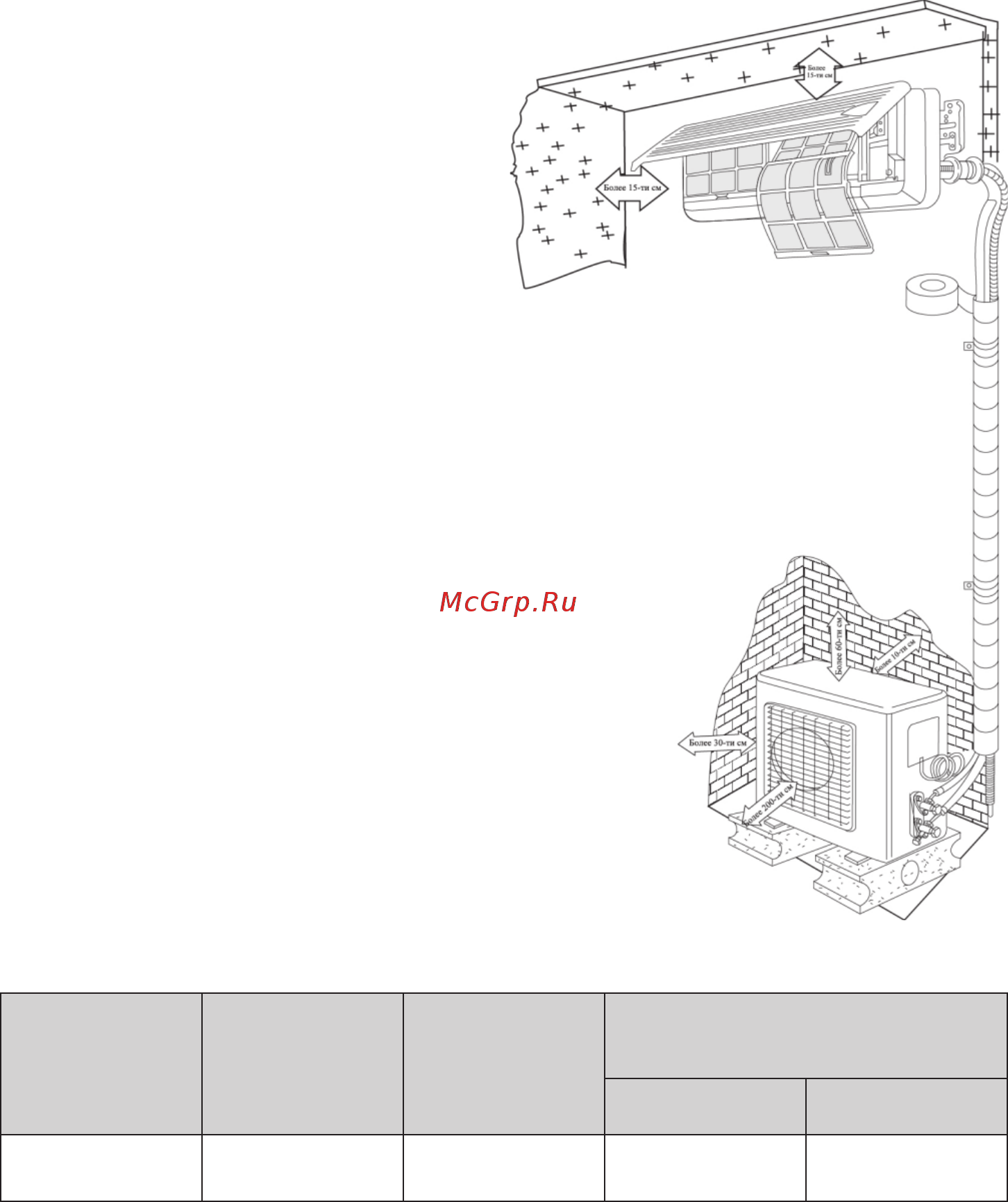

• Убедитесь, что расстояния между устройством и
потолком, стенами, мебелью и другими препят-
ствиями соответствуют указанным на рисунке.
• Рядом не должно быть источников тепла и горю-
чих веществ/газов.
• Основание установки и под держивающая рама
должны быть прочными и надежными.
• Устройство должно быть установлено на ровной
поверхности.
Расстояние между внутренним и наружным блоками
должно быть 5 метров, а максимальная длина трубы (с
дополнительной заправкой хладагента) - 15 метров.
Максимально
допустимая
длина трубы без
дополнительной
заправки
хладагента (м)
Предельно
допустимая длина
трубы (м)
Предельно
допустимая высота
между внутр. и
внеш. блоками
Н (м)
Требуемое количество дополнительного
хладагента (г/м), блоками Н (м)
Жидкостная трубка
СС<12000Вtu
(БТЕ)
СС>18000Вtu
(БТЕ)
5 15 5 20 30
