Kentatsu KSGR70HFAN1/KSRR70HFAN1 [20/32] Электрическое подключение

13. ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Соединительные провода должны соответствовать нижеприведенной таблице:

Модель

<9000БТЕ

(<2500Вт)

<12000БТЕ

(<3500Вт)

<18000БТЕ

(<5100Вт)

<24000БТЕ

(<7200Вт)

Спецификация соединительных кабелей (мм) 1.0 1.5 1.5 2.5

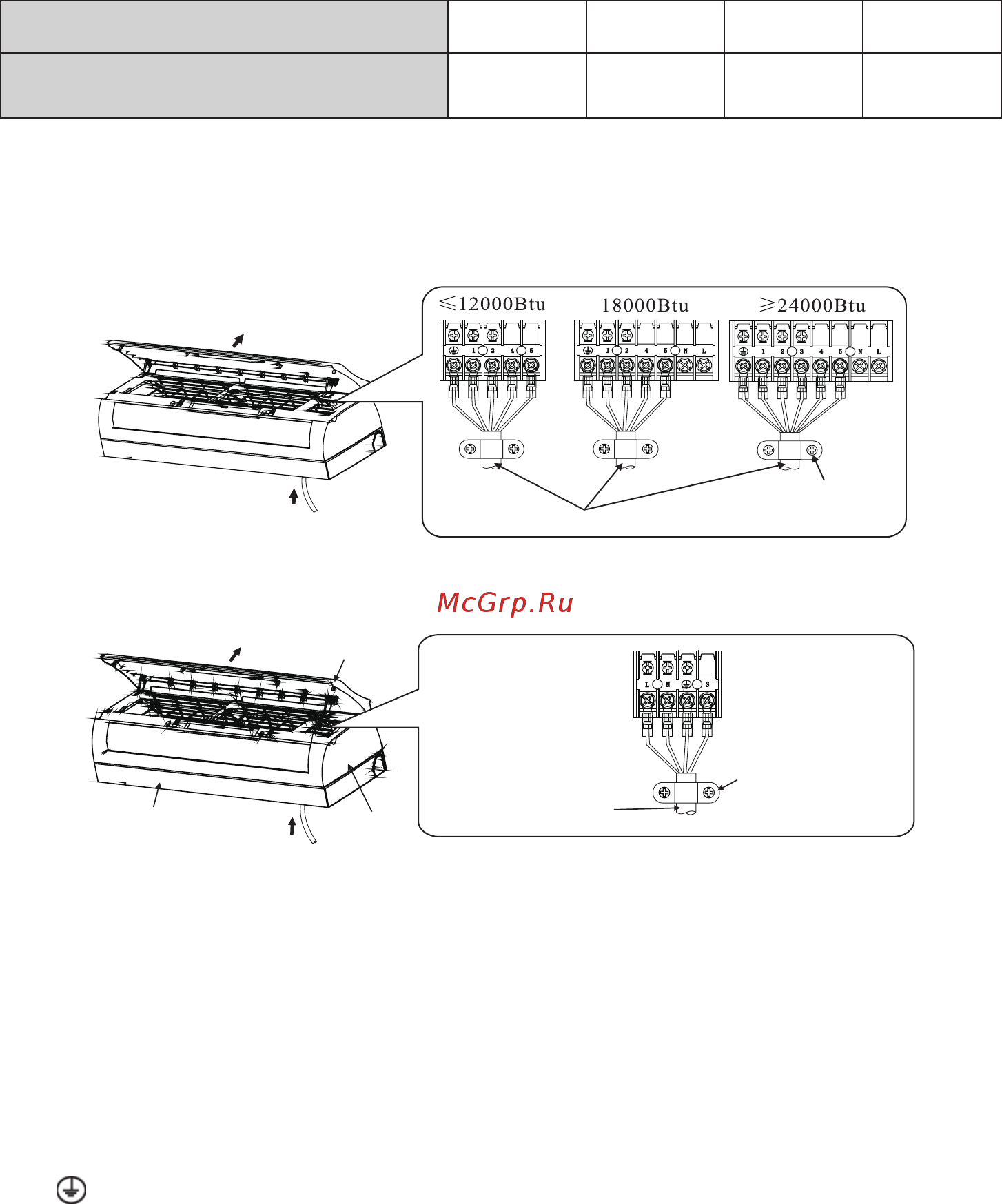

ПОДКЛЮЧЕНИЕ ВНУТРЕННЕГО БЛОКА

Откройте переднюю панель, подключите соединительные провода к выходному щитку (см. рис.), закрепите

провода с помощью крепежной планки.

СХЕМА ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ ПОСТОЯННОГО ТОКА

Откройте переднюю панель, если во внутреннем блоке есть сигнальный провод, пожалуйста, отсоедините

среднюю часть корпуса и пропустите провод через нижнюю часть корпуса, а затем соедините сигнальные

провода внутреннего и наружного блоков.

ПОДКЛЮЧЕНИЕ НАРУЖНОГО БЛОКА

• Отвинтите винт и снимите крышку выходного щитка

• Подключите соединительные провода к выходному щитку наружного блока также, как они подключены во

внутреннем блоке

• Подключение заземляющего провода:

1. Ослабьте заземляющий винт электрической панели.

2. Соедините провод заземления с заземляющим винтом, а затем закрутите его туда, где он был ранее

(« »).

• Зафиксируйте провод с помощью крепежной планки

• Установите обратно крышку щитка

Соединительные кабели

Пресс-картон

Передняя панель

Нижняя часть корпуса

Соединительные кабели

Соединительные

кабели

Средняя

часть корпуса

Прижимающая

планка
