19
Если система наполнена R410а, убедитесь, что воздух и влага, находящиеся в системе, вытесняются с помощью
вакуумного насоса.
(Для применения метода с использованием коллекторного клапана обратитесь к руководству по его эксплу-
атации.)

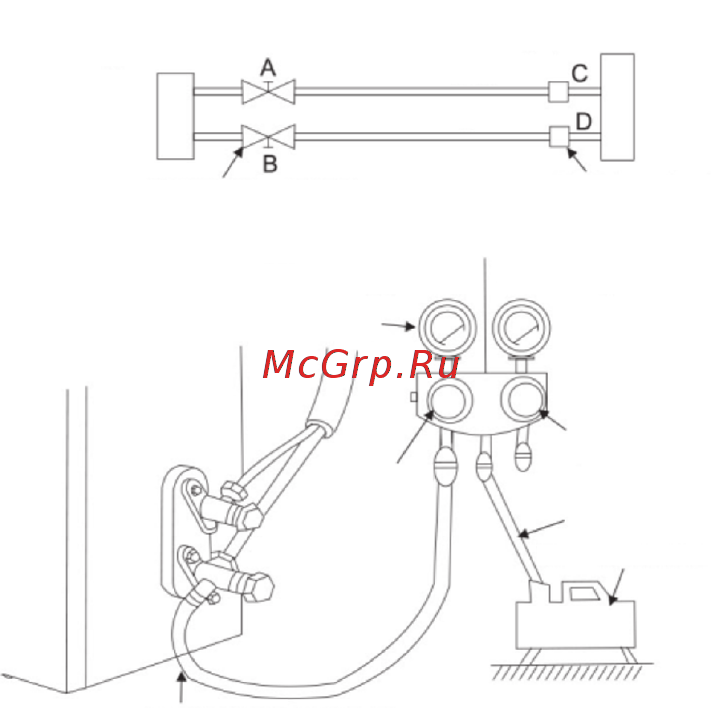

1. Полностью затяните гайки А, В, С, D, подсоедините
заливной шланг коллекторного клапана к
заливному отверстию клапана низкого давления
в газовой системе.
2. Подсоедините заливной шланг к вакуумному
насосу.
3. Полностью откройте ручку коллекторного
клапана Lo.
4. Включите вакуумный насос на откачку. После
начала откачки ослабьте немного гайку клапана
Lо в газовой системе и убедитесь, что воздух
входит. (Звук работающего вакуумного насоса
поменяется, и мановакуумметр покажет 0
вместо минуса.)
5. После завершения откачки полностью закройте
ручку Lо коллекторного клапана и отключите
вакуумный насос. Выполняйте откачку в
течение 15 и более минут и убедитесь, что
мановакуумметр показывает давление - 76cmHg
(-1x10 па).
6. Поверните шток уплотненного клапана на
45 градусов против часовой стрелки на 6-7 секунд после того, как начнет выходить газ, а затем снова
затяните гайку. Убедитесь, что показания манометра немного выше атмосферного давления.
7. Отсоедините заливной шланг от заливного шланга низкого давления.
8. Полностью откройте штоки уплотненного клапана А и В.
9. Надежно затяните колпачок уплотненного клапана.
Наружный блок
Охладитель
Внутренний блок
Газ
Жидкость
Уплотненный клапан
Половинное соединение
Коллекторный клапан
Мановакуумметр Манометр
-76cmHg
Ручка Lo
Ручка Hi
Заливной шланг
Заливной шланг
Вакуумный насос
Клапан низкого давления
