18

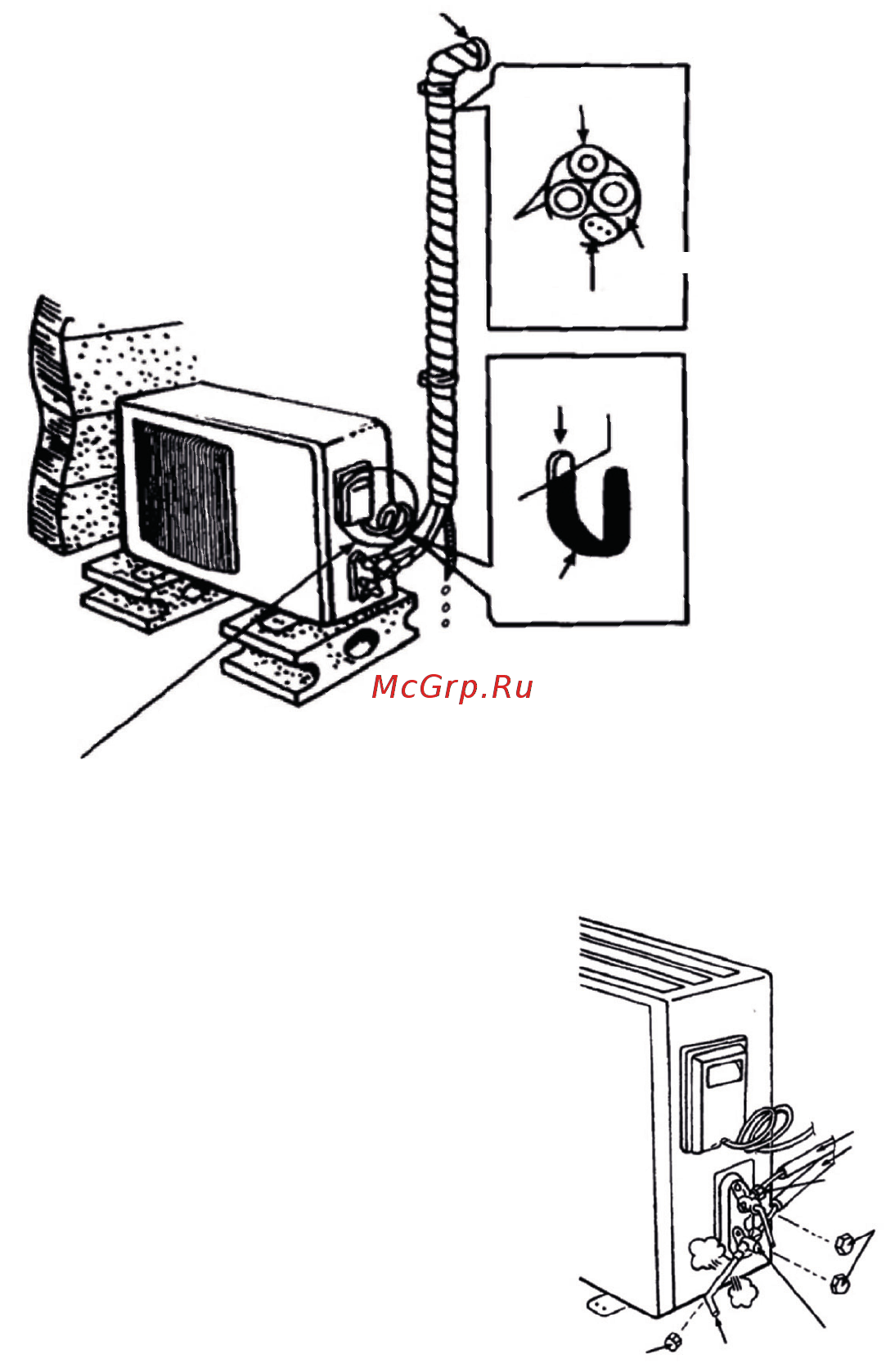

• Хорошо оберните трубы и соединительный провод снизу вверх.
• Места сгиба труб должны иметь округлую форму, как показано на рисунке, это предотвратит попадание
воды в комнату.
• Для крепления труб к стенам используйте зажимы или другие крепежные приспособления.
Придайте проводу такую форму, как на рисунке, чтобы
предотвратить попадание воды в электрические детали
Используйте уплотнительную ленту для устранения
небольших утечек на внешнем кольце трубы
Оберните лентой
Трубы
Сливная труба
Соединительный
электрический провод
Соединительный
электрический провод
Крышка панели
управления
ВЫТЕСНЕНИЕ ВОЗДУХА ИЗ ТРУБ И ВНУТРЕННЕГО БЛОКА
Вытеснение воздуха: влажный воздух в системе охлаждения мо-
жет вызвать проблемы в работе компрессора.
• Снимите крышку с запорного клапана и т- образного клапана.
• Снимите дополнительный колпачок с т-образного клапана.
• Поверните запорный клапан против часовой стрелки на 90
градусов, подержите его открытым в течение 8 секунд и за-
кройте.
• Проверьте все места соединения труб на предмет утечки воз-
духа.
• Поверните верхний шток т-образного клапана шестигранным
ключом, чтобы выпустить воздух.
• Повторите третий и пятый шаги.
• Откройте запорный и т-образный клапаны, чтобы заставить
устройство работать.
• Пожалуйста, проверьте все места соединения труб, чтобы не
было утечек.
• Утечки, как правило, можно проверить с помощью мыльной
воды.
Испаряющая сторона
К внутреннему блоку
Жидкость
Газ
Запорный клапан
(открытый)
Колпачок
Т-образный клапан
(открытый)
Шестигранный
ключ
Дополнительный
колпачок
