Kentatsu KSGR70HFAN1/KSRR70HFAN1 [13/32] Установка внутреннего блока

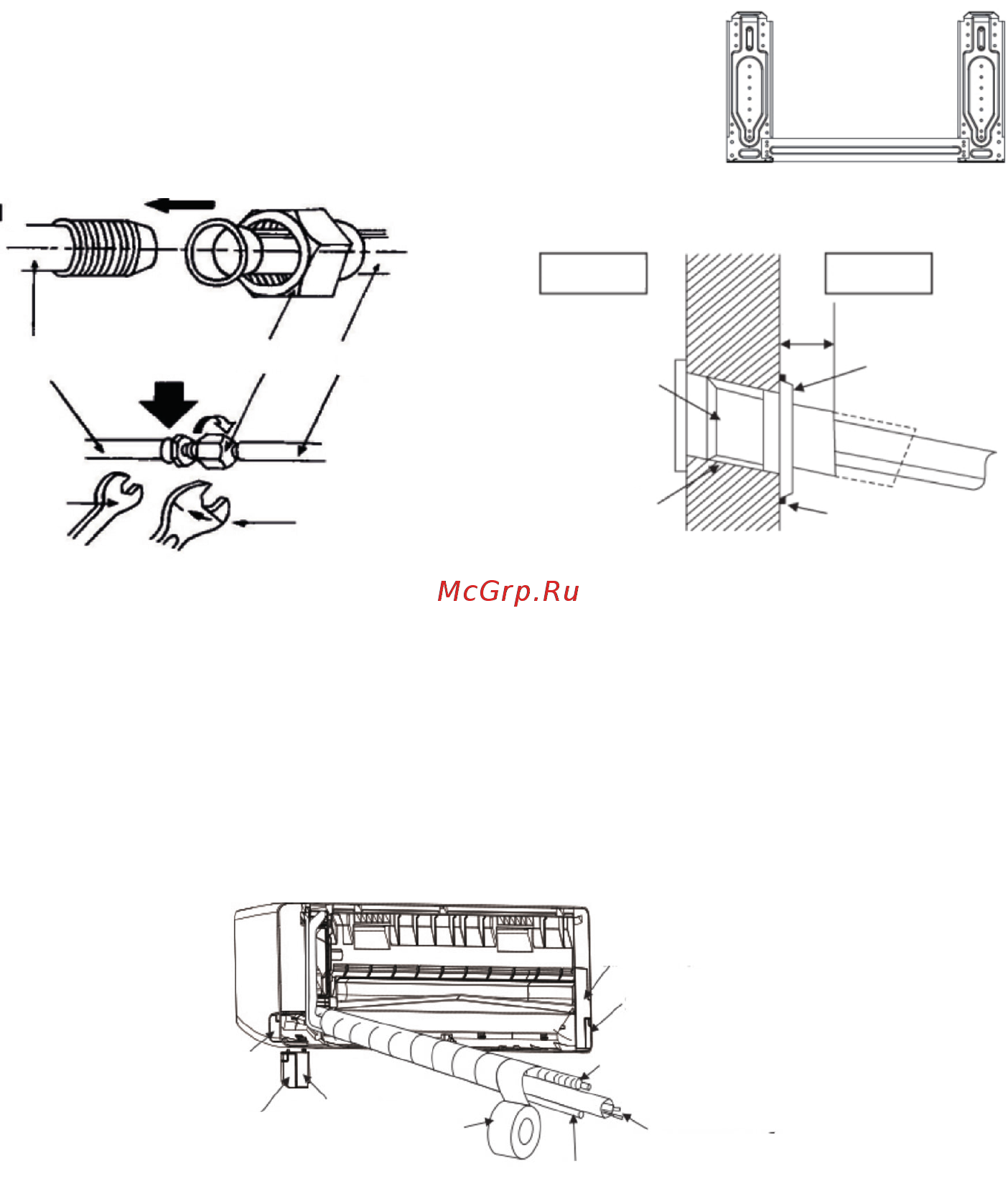

10. УСТАНОВКА ВНУТРЕННЕГО БЛОКА

Сначала убедитесь, что стена прочная и надежная. Используйте четыре шуру-

па типа «+» для закрепления монтажной пластины на стене. При закреплении

пластины пользуйтесь уровнем, пластина должна быть закреплена горизон-

тально и строго перпендикулярно по вертикали. В противном случае это чре-

вато тем, что при работе кондиционера в режиме охлаждения будет капать

вода.

Просверлите отверстие для трубы диаметром 70мм внизу справа или слева от монтажной пластины. Отверстие

должно быть слетка наклонено наружу.

Выньте трубы внутреннего блока, отделив зафиксированные на них части. Подключите соединенные между

собой трубы к внутреннему блоку: совместите центры труб, а потом закручивайте соединительную гайку сна-

чала вручную, а затем с помощью гаечного ключа до тех пор, пока не услышите щелчок.

На правом рисунке показано, в каком направлении закручивать. См. информацию о крутящем моменте в ни-

жеприведенной таблице.

Перед установкой решите, с какой стороны будут соединяться трубы. Снимите заглушки 1 и 2 на нужной вам

стороне. Просуньте соединительные трубы в отверстие, а затем установите заглушку 2 на ее исходное место.

Если соединение труб будет на другой стороне, сделайте все, то же самое, с другой стороны.

Дренажные шланги могут быть подсоединены к отверстиям 1 и 2. Если появится необходимость подсоединить

дренажный шланг к другому отверстию, то снимите с этой стороны резиновую пробку и зафиксируйте дренаж-

ный шланг, а затем вставьте резиновую пробку в освободившееся отверстие, чтобы закрыть его.

Заглушка 1

Заглушка 2

Заглушка 3

Заглушка 4

Снимите

Виниловая лента

Кабель

Соединительная труба

Дренажный шланг

Соединительная труба

Гайка

Труба

Гаечный ключ

Стена

Внутренний Наружный

Трубное

соединение

Отверстие

диаметром 70

мм (

Ø70)

15 мм

Кольцо

Замазка
