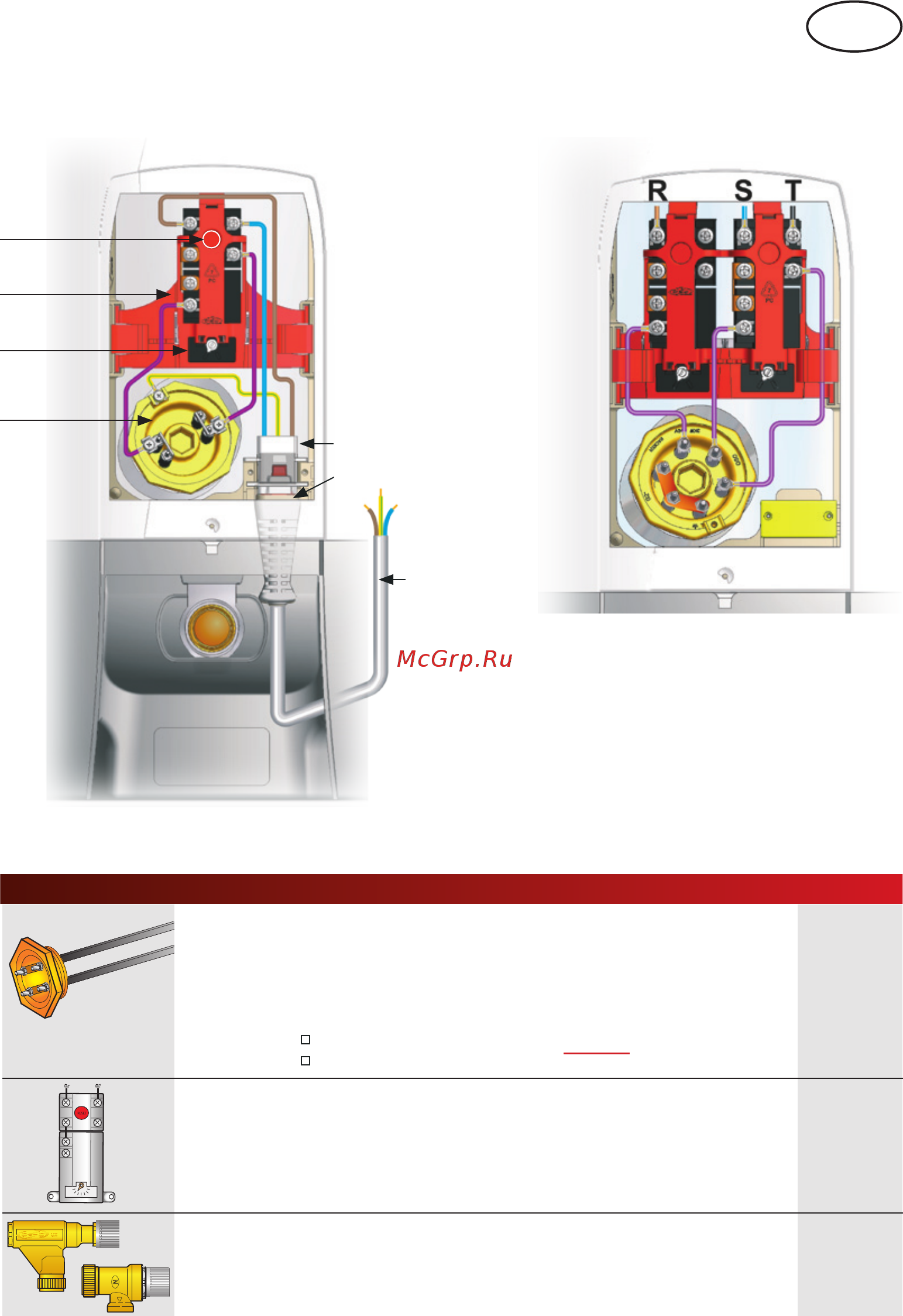

Standard elkoppling Super S och SC
3 kW 400V 2-fas
Alternativ elkoppling Super S och SC
4,5 kW 400V 3-fas
Måste kopplas direkt till en separat strömbrytare
S
Elkoppling - Super S och SC • Reservdelar
El. termostat TS 2 - 1-fas ställbar 60-90°C For S och SC + SX nere
3-fas t.stat TTS - 3-fas For S och SC
El. termostat TSV Övre termostat för SX
T.stat nere 59T för klips&brytare för SX
Brytare MM Används m/59T för SX
T.stat nere TS2 Används u/bryter för SX
Blandnings/ UX 22 Ställbar 40-80°,
multiventil UXT 22 Ställbar 40-80°, 431 4072
Säkerhets- SVK 9 Passar endast för Super S 90 405
ventil 9 bar SV-KT m/avtapn. v/frostfara Passar endast för Super S
Reservdelar Super Series
Delar Produkt OSO best nr. Beskrivning Art. nr.
90 60
Element RG 5/4” - 2 kW 230V 1-fas
“ RG 5/4” - 3 kW 230V 1-fas
“ HE 5/4” - 2 kW 230V 1-fas
“ RH 5/4” m/o-ring Hylse för HE 5/4”
“
RGT 5/4” - 4,5 kW
230V 3-fas
Elementnyckel KN 5/4” Stål, vitlackerad 734 50
Nätkabel 1,5 Endast för 2 kW
Nätkabel 2,5 För 3 kW
Ändringar kan förekomma
Återställs-
knapp
Hållare
Termostat
TS 2
Ställbar
60-90°
Flatplugg
El-kabel
för 400V 2-fas
Element
RG 5/4”
Elmontage
Alla interna ledningar kopplade från
fabrik.Monteraelkabelnsatpluggi
hållaren (se teckning).
För högre effekt kan el ombyggas till
4,5 kW. Ovanstående elschema måste
då användas.
