OSO Saga SX 200 [15/28] Placing to be fitted perpendicular
![OSO Saga S 200 3 кВт [15/28] Placing to be fitted perpendicular](/views2/1446117/page15/bgf.png)
15
Eng

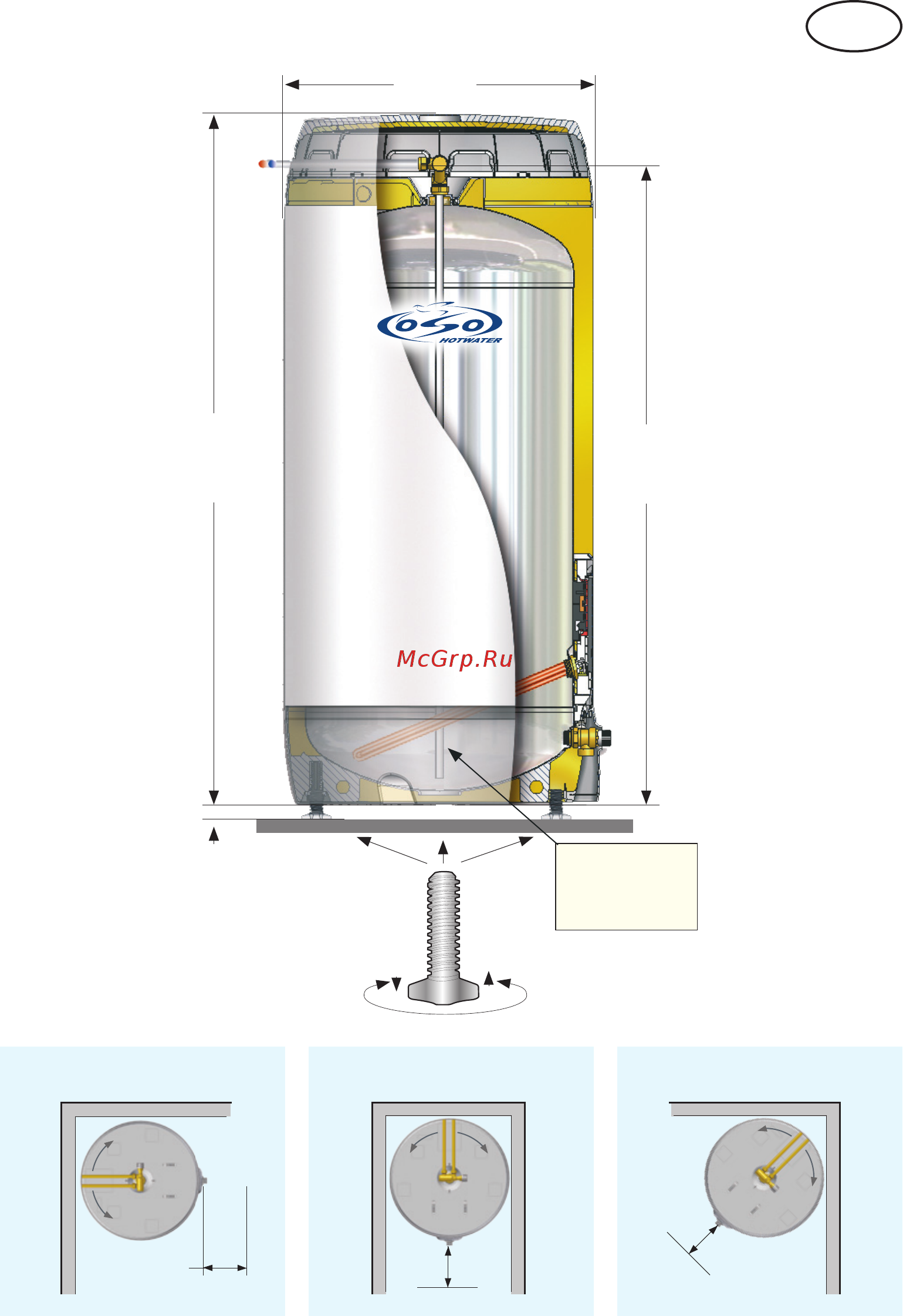

Placing - to be tted perpendicular
0-40
120 l. = 825 H
150 l. = 1005 H
200 l. = 1255 H
300 l. = 1705 H
Overall height:
ø580
Adjustable feet
3x
Min. 400 Min. 400Min. 400
Left corner Right cornerNische
h = 765
h = 945
h = 1195
h = 1645
Warranty is only
valid for a chloride
content less than
250 mg/ltr.
Front
Subject to changes without notice
Pipe tting height:
mm. adjustable feet
Placing
Placeonoor,thenadjust
to a perpendicular position
byusingthefactorytted
adjustable feet.
Preferablyplaceinaroom
equipped with gully. Make
sure there is at least 400 mm.
of free space in front of the
water heater to enable servic-
ing and maintenance.
