17
Subject to changes without notice
Eng

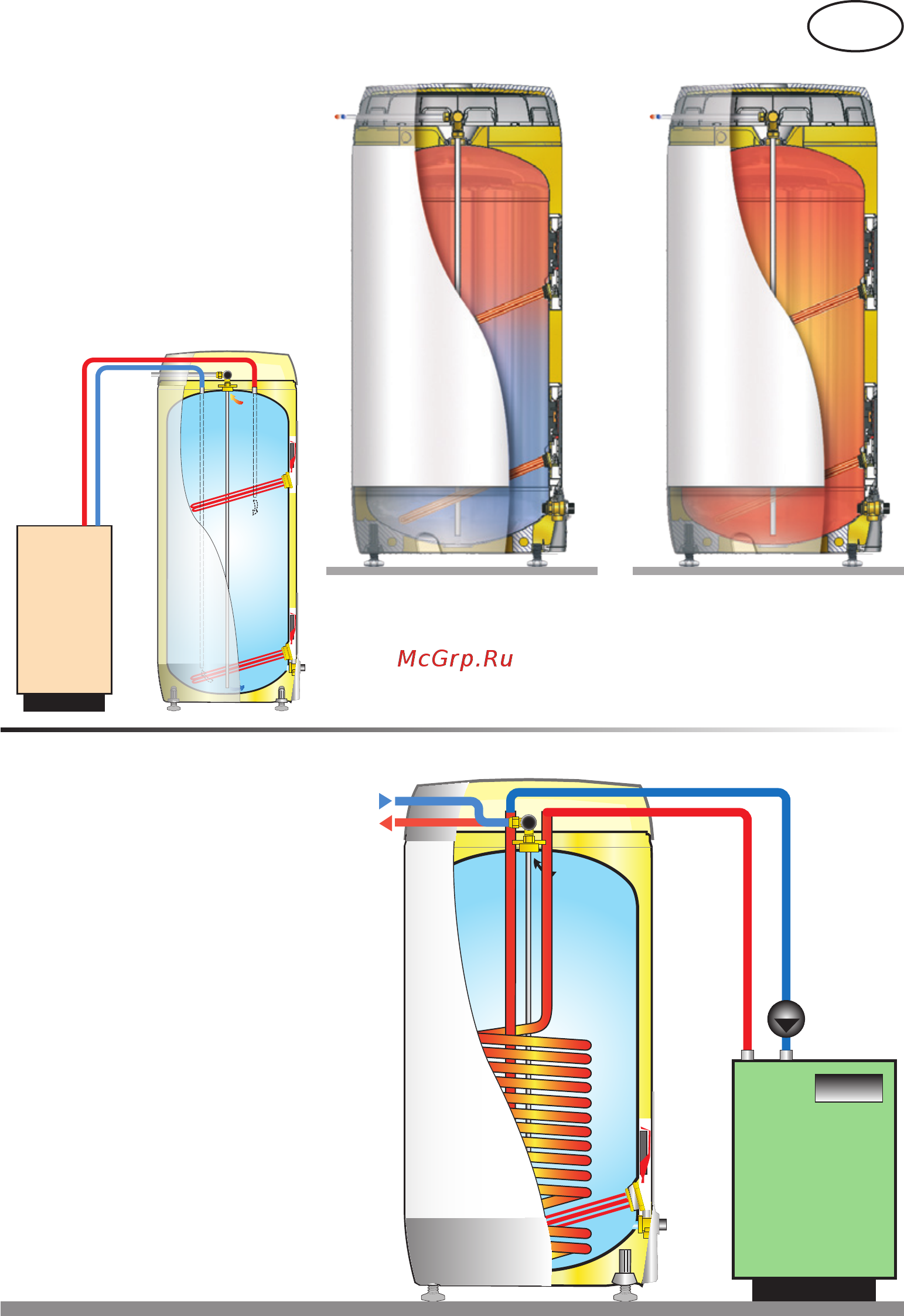

Function - Super SX & Super SC
Switchon“1” quickly heats
the upper part of unit (energy
saving position).
Super SX - two in one
-savesenergy,withdualip-opelements.
Super SX 150 delivered with 2 (+2)
kW without eco switch
Super SX 200 delivered with 3 (+3)
kW with eco switch
Super SX 300 delivered either with 3
(+3) kW and eco switch, or 4,5 (+4,5)
kW with 2 x 3/4” connections on top
without
eco switch, for low temp.
alternative energy sources or vvc.
Super SC - for alternative
energy
Super SC has a 5/4” 3 kW element,
same as the standard Super S (see
electric connections on page 18).
Connections
Cold&hotwatermainsonmixingvalve,
15 mm.
Stainless steel coil 0,8 m², connection
22 mm.
Super SC can be connected to a sepa-
rate energy source as shown.
SC er prepared for high temperature
alternative energy sources.
Switchon“2” quicky heats
upper part before power is
automatically switched to
lower element, which heats
the rest of the volume.
Kv
Vv
Remote
heating,
gas-, bio-
or electric
boiler
Alternative
energy
source:
Heat pump,
sun,
bio, gas.
