5
www.timberk.com • электрический накопительный водонагреватель

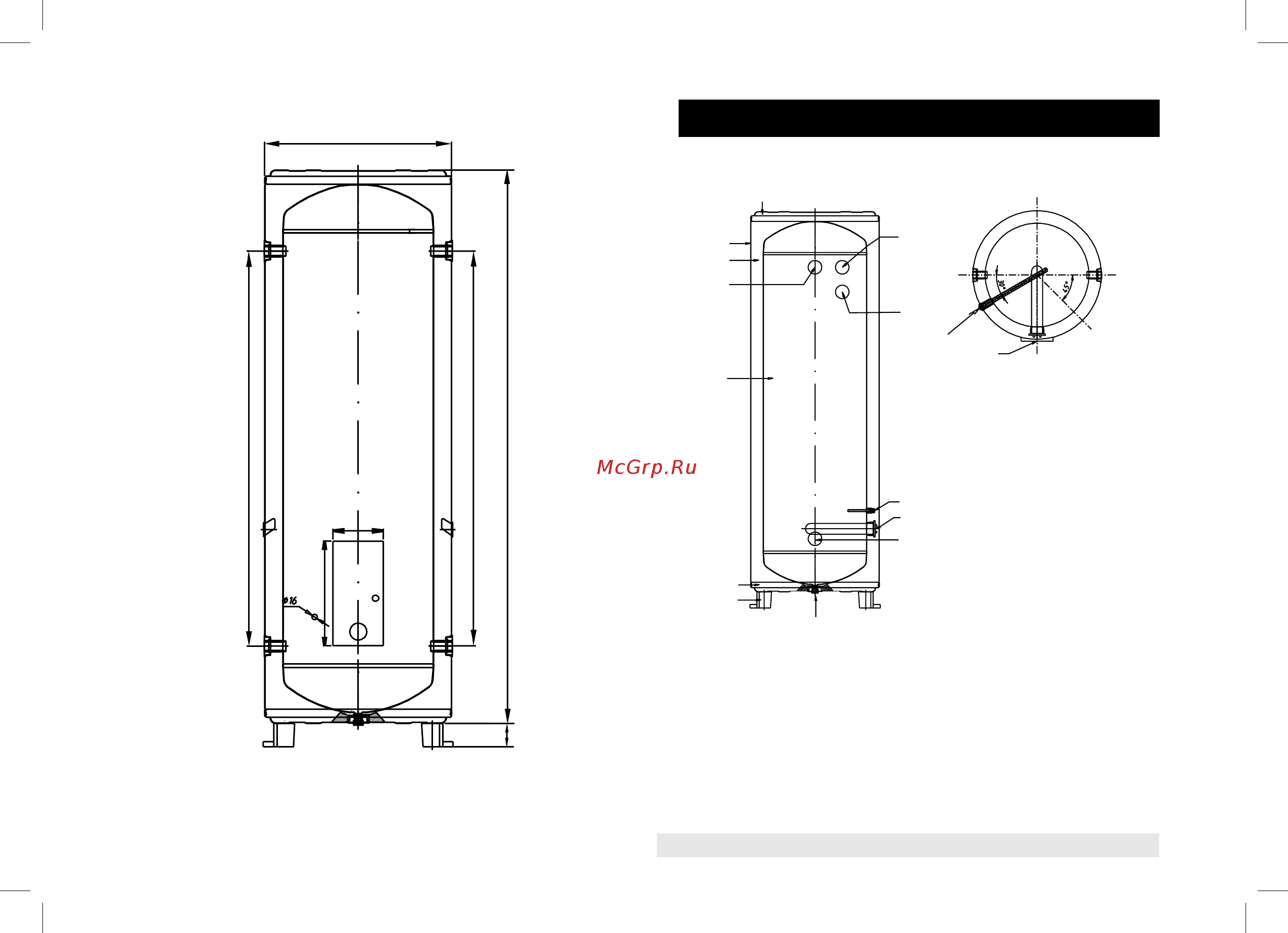

5. УСТРОЙСТВО ВОДОНАГРЕВАТЕЛЯ
Устройство водонагревателя представлено на рисунке 2.
1. Верхняя крышка
2. Внешний корпус
3. Теплоизоляция
4. Выходной патрубок
5. Bнутренний бак
6. Нижняя крышка
7. Подставка
8. Гайка сливного патрубка
Рис. 1
Рис. 2
6
5
4
3
2
1
A
B
D
F
E
CC
13
14
15
12
11
10
9
8
7
9. Входной патрубок
10. Нагревательный элемент
11. Трубка датчика термостата
12. Гайка магниевого анода
13. Патрубок предохранительного
клапана
14. Магниевый анод
15. Панель управления
