7
www.timberk.com • электрический накопительный водонагреватель

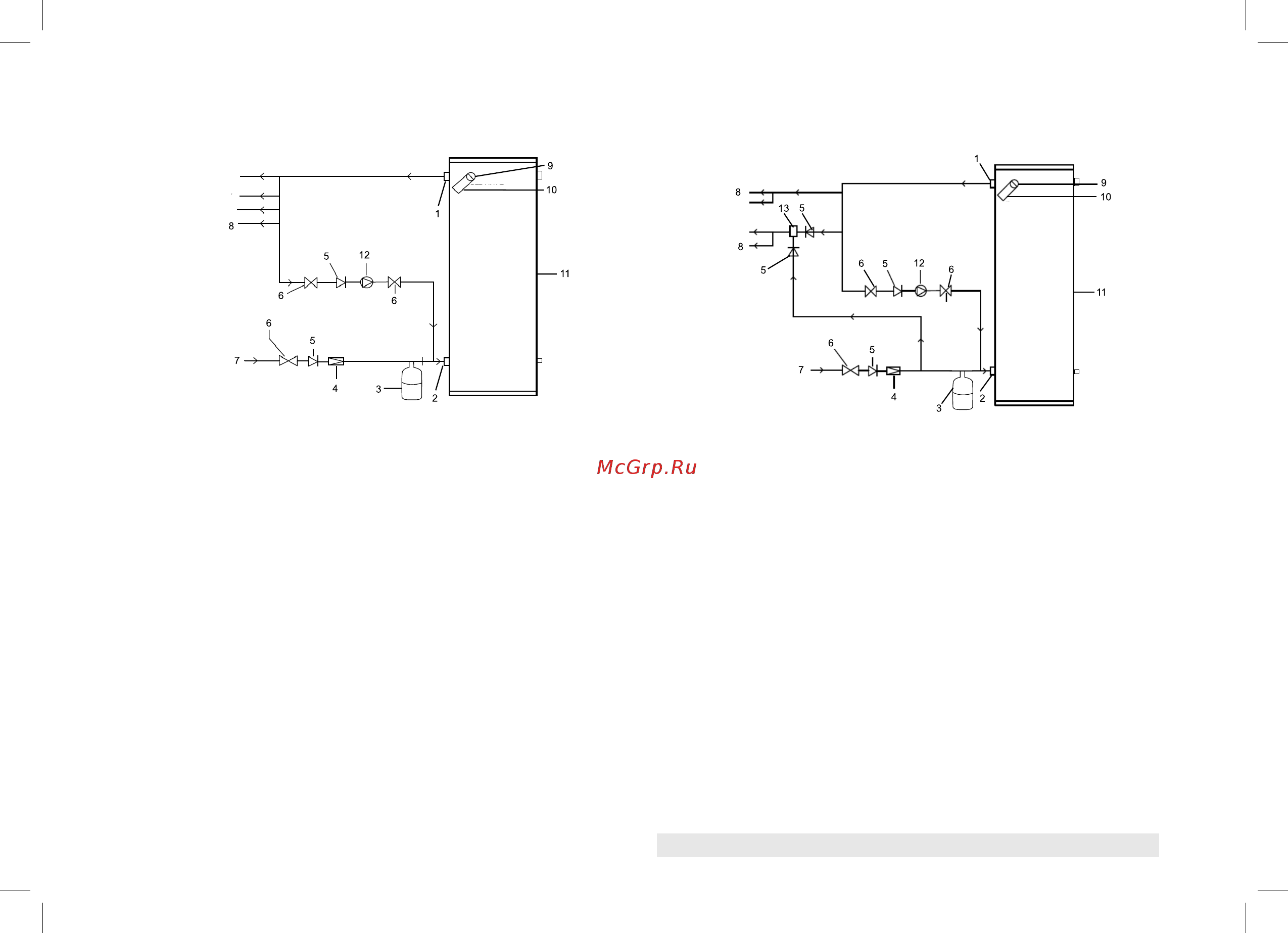

Рис. 4
1. Выходной патрубок
2. Входной патрубок
3. Расширительный бак ГВС
4. Редуктор давления
5. Обратный клапан
6. Запорный кран
7. Водопроводная магистраль
8. Потребители
9. Комбинированный предохранительный клапан давления и темпера-
туры
10. Дренажный слив воды
11. Водонагреватель
12. Рециркуляционный насос
1. Выходной патрубок
2. Входной патрубок
3. Расширительный бак ГВС
4. Редуктор давления
5. Обратный клапан
6. Запорный кран
7. Водопроводная магистраль
8. Потребители
9. Комбинированный предохранительный клапан давления и темпера-
туры
10. Дренажный слив воды
11. Водонагреватель
12. Рециркуляционный насос
13. Трёхходовой кран
Подключение водонагревателя с рециркуляцией воды без контро-
ля температуры к водопроводной магистрали представлено на
рисунке 4.
Подключение водонагревателя с рециркуляцией воды с контро-
лем температуры к водопроводной магистрали представлено на
рисунке 5.
Рис. 5
