6
www.timberk.com • электрический накопительный водонагреватель

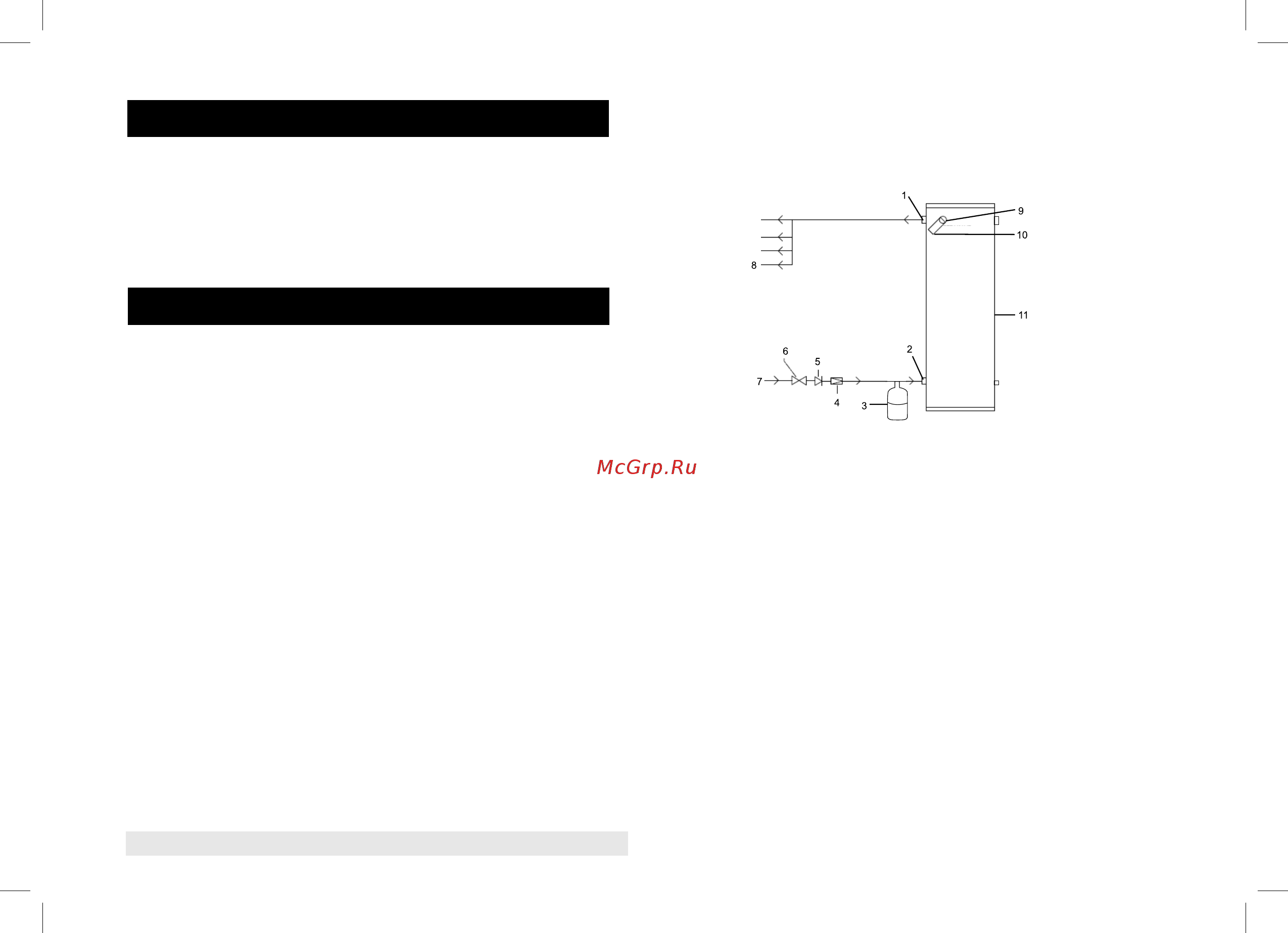

Рис. 3
6. КОМПЛЕКТ ПОСТАВКИ
1. Водонагреватель - 1 шт.
2. Комбинированный предохранительный клапан давления и темпера-
туры - 1 шт.
3. Руководство по эксплуатации -1 шт.
4. Гарантийный талон - 1 шт.
5. Упаковка - 1 шт.
7. МЕСТОПОЛОЖЕНИЕ
1. Водонагреватель должен быть установлен согласно местным нор-
мам и правилам
2. Водонагреватель предназначен для напольного монтажа, поэтому
его следует устанавливать вертикально на ровном полу.
3. Для снижения потерь тепла в трубопроводах место установки во-
донагревателя должно находиться как можно ближе к местам ис-
пользования воды.
При установке водонагревателя, если расстояние между водона-
гревателем и потребителями является значительным, может быть
использована схема подключения к водопроводной магистрали с
рециркуляцией воды и контролем температуры, что позволит свести
к минимуму время ожидания для доставки горячей воды (см. рис. 5).
4. При установке водонагревателя должно быть предусмотрено
свободное пространство для быстрого доступа к комбинированному
предохранительному клапану давления и температуры, магниевому
аноду, термоограничителю, термостату и нагревательному элементу.
5. Водонагреватель должен быть установлен на бетонный пол толщи-
ной не менее 50 мм или на пол из досок лиственных пород толщиной
не менее 25 мм.
6. В местах, где может произойти материальный ущерб в результате
утечки воды, водонагреватель должен быть установлен на специаль-
ный лоток со сливом в дренажную систему.
7. Водонагреватель не следует устанавливать на мокрую поверх-
ность.
1. Выходной патрубок
2. Входной патрубок
3. Расширительный бак ГВС
4. Редуктор давления
5. Обратный клапан
6. Запорный кран
7. Водопроводная магистраль
8. Потребители
9. Комбинированный предохранительный клапан давления и темпе-
ратуры
10. Дренажный слив воды
11. Водонагреватель
Варианты подключения водонагревателя к водопроводной ма-
гистрали
Стандартное подключение водонагревателя к водопроводной
магистрали представлено на рисунке 3.
