6
7
Подключение к электрической сети
Эксплуатация
Меры предосторожности
Все водонагреватели накопительного типа серии
ZWH/S рассчитаны на подключение к электриче-
ской сети с однофазным напряжением 220/230 В.
Перед подключением убедитесь, что параметры
электросети в месте подключения соответству-
ют параметрам, указанным на табличке с техни-
ческими данными прибора.
При установке водонагревателя следует соблю-
дать действующие правила электробезопасности.
При установке водонагревателя в ванной ком-
нате или туалете следует принимать во внима-
ние ограничения, связанные с существованием
запрещенного и защитного объемов.
Наполнение водой
После установки водонагревателя откройте
вентиль подачи воды. Откройте кран горячей
воды на смесителе. Как только водонагреватель
наполнится, из него потечет вода, закройте кран
горячей воды на смесителе и убедитесь в отсут-
ствии протечек. В случае неуверенности в том,
есть ли в водонагревателе вода, не подключайте
его к электросети.
Подключение к электросети
Вставьте вилку водонагревателя в розетку и
включите водонагреватель. Загорится индикатор
желтого цвета « ». Это означает, что водонагрева-
тель подключен к электросети и на него подается
питание. Поверните ручку регулировки по часовой
стрелке, чтобы включить нагрев, загорится инди-
катор нагрева « ». Выставите с помощью регули-
ровки температуры нагрева необходимый уровень
нагрева воды. Индикатор «ECO» — экономичный
1. Розетка электропитания должна быть надежно
заземлена. Номинальный ток розетки должен
быть не ниже 10 А. Розетка и вилка должны всег-
да быть сухими, чтобы не допустить короткого
замыкания в электрической сети. Периодически
проверяйте, плотно ли вилка вставлена в розет-
ку. Метод проверки следующий: вставьте сете-
вую вилку в розетку, через полчаса выключите
водонагреватель и вытащите вилку из розетки.
Обратите внимание, теплая ли вилка на ощупь.
Если чувствуете рукой, что она теплая (при
Запрещенный объем — это пространство, огра-
ниченное тангенциальными и вертикальными
плоскостями по отношению к внешним краям
ванны, унитаза или душевого блока и плоско-
стью, расположенной над ними или над полом,
если сантехника смонтирована на полу, на высо-
те 2,25 м.
Защитный объем — это пространство, ограни-
чивающие горизонтальные плоскости которого
совпадают с плоскостями запрещенного объе-
ма, а вертикальные плоскости отстоят от соот-
ветствующих плоскостей запрещенного объема
на 1 м.
режим соответствует температуре нагрева около
55 °С. Нагрев воды отключается автоматически
при достижении заданной температуры и включа-
ется для подогрева автоматически. Если Вы хотите
отключить нагрев воды, поверните ручку включе-
ния в положение «OFF», индикатор нагрева « »
погаснет. Индикатор питания « » будет гореть пока
водонагреватель будет подключен к электросети.
В некоторых моделях при включении нагреватель-
ного элемента начнет мигать световой индикатор.
Термостат обеспечит повторное включение нагрева-
тельного элемента после израсходования некоторо-
го количества воды.
Установка температуры
Диапазон регулировки температуры водонагрева-
теля от 30 °С (минимум) до 75 °С (максимум). В
моделях серии Orfeus установка температуры про-
изводится с помощью регулятора, находящегося на
лицевой панели прибора.
температуре свыше 50 °С), пожалуйста, заме-
ните розетку на другую, куда бы вилка входи-
ла плотно. Это поможет избежать возгорания,
повреждений вилки или других случайностей в
результате плохого контакта.
2. Стена, на которую устанавливается водона-
греватель, должна быть рассчитана на нагруз-
ку, вдвое превышающую общий вес водона-
гревателя, заполненного водой. В противном
случае следует предпринять дополнительные
меры по укреплению изделия.
Меры предосторожности
3. Предохранительный обратный клапан следует
устанавливать в месте входа воды (см. рис. 5).
4. При первом использовании водонагревателя
(или при первом использовании после техни-
ческого обслуживания или чистки) не следует
включать питание водонагревателя до пол-
ного заполнения водой. Во время заполнения
бака водонагревателя следует открыть кран
горячей воды для спуска воздуха. Как только
бак наполнится водой и из крана потечет
вода, кран можно закрыть.
5. Во время нагрева воды из отверстия выпуска
давления обратного предохранительного кла-
пана может поступать вода. Это нормальное
явление. Однако в случае больших утечек
следует связаться со специалистами по тех-
ническому обслуживанию. Отверстие выпу-
ска давления ни при каких обстоятельствах
не должно быть заблокировано; в противном
случае это может привести к поломке водо-
нагревателя.
6. На отверстие выпуска давления в предохра-
нительном клапане нужно установить дре-
нажную трубку и вывести ее в канализацию
на случай слива воды. Дренажная трубка,
соединенная с отверстием выпуска давления,
должна быть направлена вниз.
7. Так как температура воды внутри водонагре-
вателя может достигать 75 °С, горячая вода
не должна попадать на тело человека. Во
избежание ожогов вы можете регулировать
температуру воды при помощи крана смеси-
теля.
8. При длительном отсутствии, проведении
ремонтных, технологических и профилакти-
ческих работ на линии водоснабжения либо
длительном неиспользовании водонагрева-
теля необходимо обязательно перекрыть
индивидуальные запорные вентили на линии
подачи холодной воды в водонагреватель и
на линии выхода горячей, а также выключить
водонагреватель и отключить от электросети,
вынув вилку из розетки.
9. В случае использования водонагревателя
в помещениях с централизованной подачей
воды, в период отключения горячей воды,
перекрывать запорный вентиль подачи горя-
чей в воды от магистралей снабжения (сто-
яка).
10. Слить воду из водонагревателя можно с помо-
щью обратного предохранительного клапана,
перекрыв при этом подачу холодной воды в
водонагреватель и открыв дренажную ручку
на предохранительном клапане. При этом
слив воды из водонагревателя должен осу-
ществляться через дренажное отверстие в
клапане в систему отвода канализации (при
сливе воды откройте на смесителе кран горя-
чей воды для выпуска воздуха).
11. В случае выхода из строя гибкого шнура
электрического питания следует заменить его
на аналогичный, поставляемый производите-
лем. Замену должны осуществлять опытные
специалисты по техническому обслуживанию.
12. В случае повреждения одной из деталей водо-
нагревателя необходимо связаться со специ-
алистами по техническому обслуживанию для
осуществления ремонта. Следует использо-
вать только запасные детали, поставляемые
производителем.
13. Данное устройство не предназначено для
использования людьми (включая детей) с
ограниченными физическими или умственны-
ми способностями и недостатком навыков или
знаний, за исключением случаев показа или
правильного инструктирования человеком,
несущим ответственность за их безопасность.

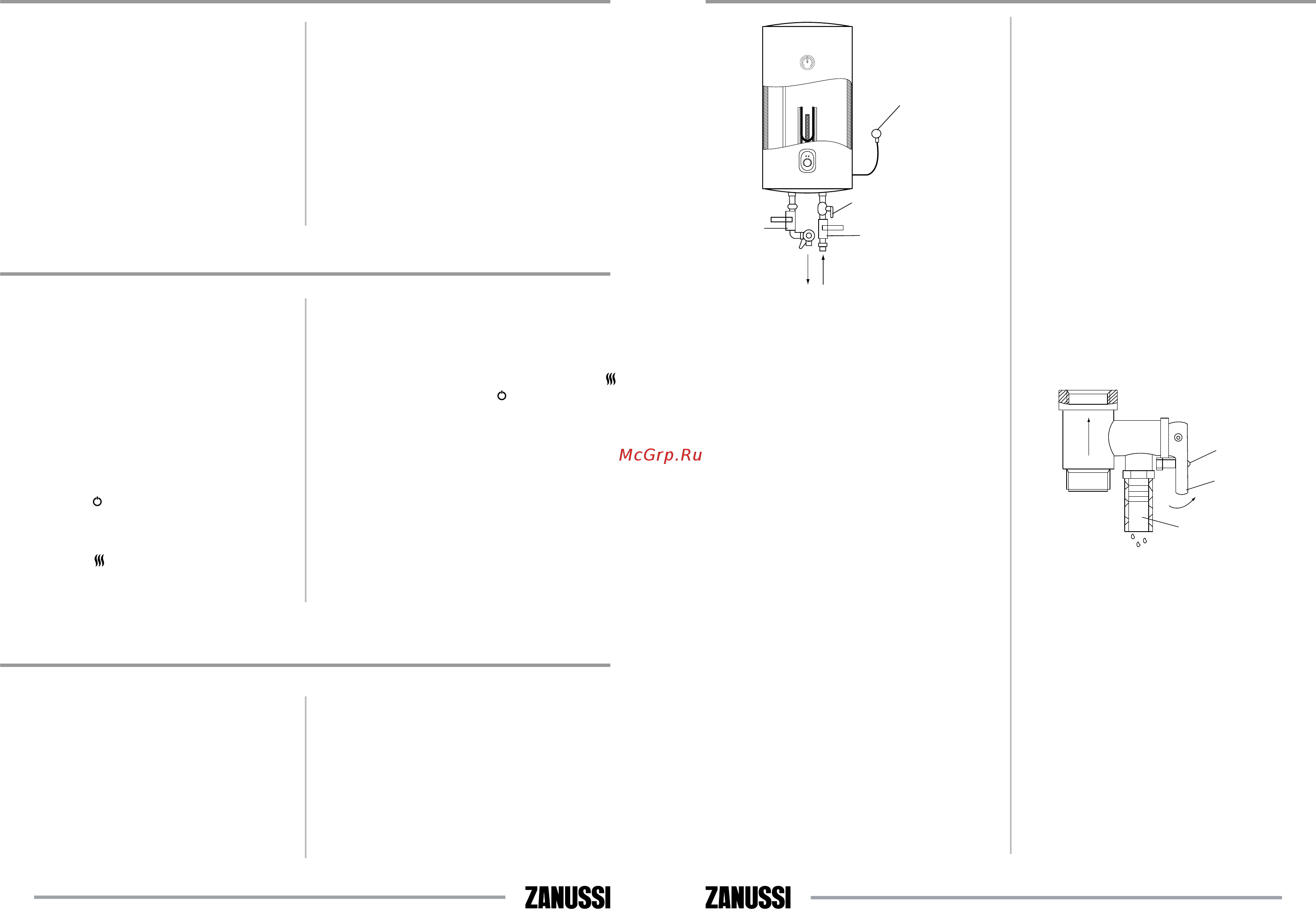

Шнур
питания
Обратный
предохранительный клапан
Выход
горячей воды
Вход
холодной воды
ECO
OFFHIGH
LOW
Кран
на выходе
горячей воды
Кран на входе
холодной воды
Рис. 5
Рис. 6
Отверстие
выпуска давления
Дренажная
ручка
Винт
